A fém pavilon tartós és megbízható kialakítás, amely megfelelő elrendezéssel, tervezéssel és tervezéssel tökéletesen kiegészíti a dachát. Napjainkban számos fémfadarab-típus és forma alakult ki. Ezért nem lesz problémás megoldás megtalálni az Ön számára megfelelő lehetőséget. Bár a piac készenléti terveket kínál, ne felejtsd el, hogy egy fém pavilon készítése a saját kezével nem csak a családi költségvetést fogja megmenteni, hanem a kezed gyümölcsét is élvezheti. Javasoljuk, hogy tanulmányozza a pavilon építésének útmutatóját.

Az összeszerelés típusai és módszerei

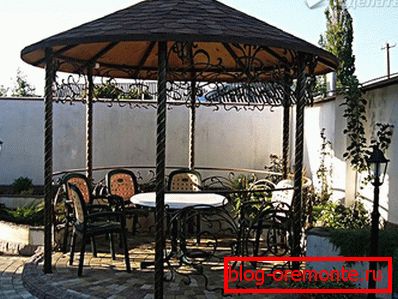

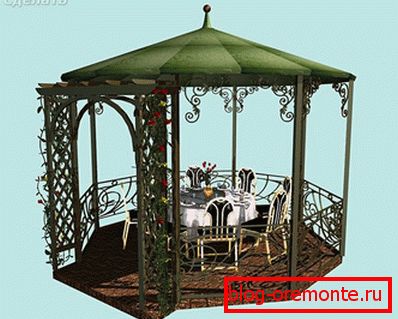

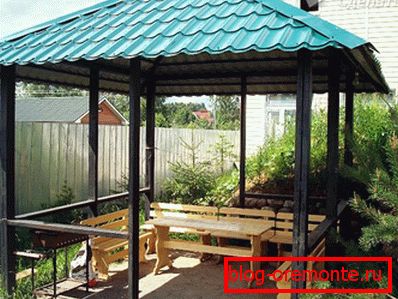

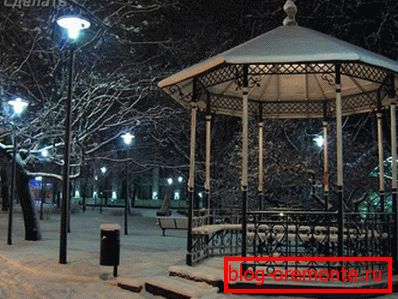

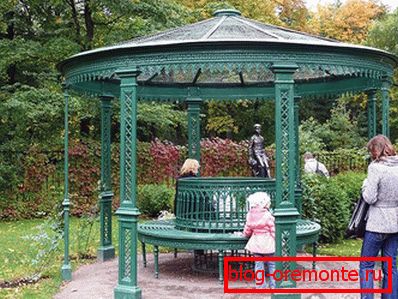

A pavilon különböző formájú - téglalap alakú, négyzet alakú, hatszögletű, oktaéderes, kör alakú. Ezen kívül egy fém pavilon telepíthető kétféle módon:

A csövek betonoznak a talajba. A beton megkötése után a kerítés teljes szerkezetét az oszlopokra hegesztik. A talajtól bizonyos távolságban az alsó pántot készítik, amelyen a padlót lefektetik. Lehetőség van padlóburkoló lapok elhelyezésére is az alapra vagy betonozásra. Az ilyen kerítéshez nincs szükség alapra.
Széles mélységű szalag vagy oszlop alapja van. Maga a kerti keret önállóan készül. Telepítve van a már megalapozott alapra és rögzítve horgonyokkal.

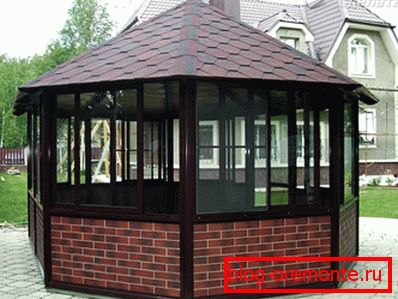

Melyik ezek közül a technológiáknál praktikusabb? Ha a rögzítés megbízhatóságáról és minőségéről beszélünk, akkor az első lehetőség sokkal praktikusabb, mivel az oszlopok biztonságosan rögzítve vannak betonban, és ez a lehetőség is olcsóbb. Nincs szükség az alapítvány megalapozására. Másrészt ez a lehetőség csak a nyári időszakra alkalmasabb. Télen nincs lehetőség padló nélkül, ezért a második lehetőség jobb, mivel lehet zárt fémvázakat építeni.

Csatlakozási módszerek

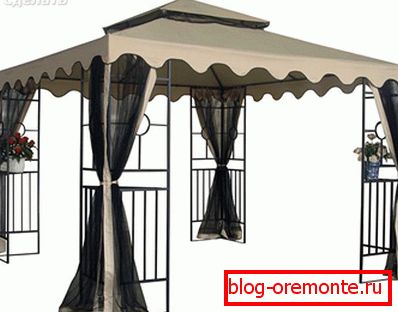

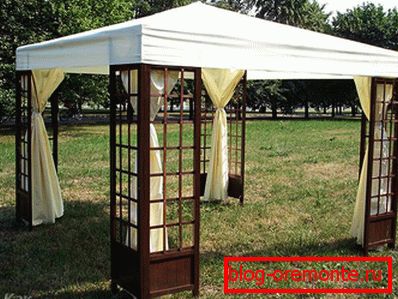

A fémtermékek leginkább hegesztéssel készülnek. Ez a telepítési módszer megbízható és gyors. Ha azonban összecsukható pavilonra van szükséged, az egyes modulokat csavarokkal kell összekötni. Általában az ilyen fadarabokat ponyvával vagy fénytetővel kell lefedni. A szerkezet minden eleme - a korlát, a tetőszerkezet és a felszálló szerkezet nagyon gyorsan összeszerelhető. Az ilyen kerítés előnye, hogy nem igényel sok helyet tárolására.

Milyen fém

A legtöbb esetben a fémdarabok alakú csőből készülnek. A fal vastagsága nem lehet kevesebb, mint 2 mm, de nem túl vastag. Ha kerek csöveket terveznek, a falnak hasonlónak kell lennie. A profiltól eltérően a kerek csövek olcsóbbak. De velük való munkavégzéshez készségekre van szükség, mivel a hegesztő eléggé magas minősítése szükséges ahhoz, hogy a kerekeket gyönyörű és tartós varrattal hegessék.

Bár az acélcsöveket elsősorban használják, gyakran használnak alumínium profilokat, különösen összecsukható kerti szerkezeteknél. Ennek eredményeképpen a pavilon sokkal könnyebbé válik, de drágább áron.

Kínálunk, hogy megismerkedjünk a fém csőrendszer gyártásával.

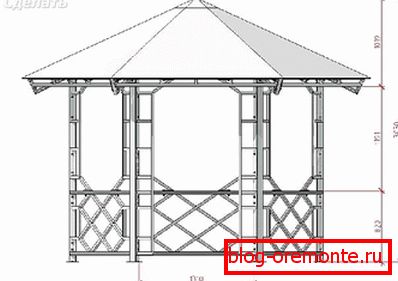

Az anyag kiszámítása és a kerítés mérete

Először is, anyagot kell vásárolnia. A kerti állványokhoz a következő profilvezetékekre van szükség:

50 - 50 mm, ha a pala, a zsindelyek, a fém vagy a szakmai lapot a tetőn kell elhelyezni;
75 - 75 mm, ha a tetőcserép illeszkedik a csempe vagy pala.

A jumperek számára vékonyabb profil lehetséges: 50 - 50 mm - maximum, minimum - 20 - 30 mm. Ha azt tervezi, hogy egy nagy pavilon épül, akkor ennek megfelelően, jobb, ha egy nagyobb részt a profil és fordítva. Figyelembe kell venni az anyagnak azt a súlyát is, amelyet lehúzni kell.

Annak érdekében, hogy egy 3000 mm-es 3000 mm-es, 2200 mm-es magasságú négyzet alakú fémvázakat készítsenek, olyan anyagkészletre lesz szüksége:

csövezés 12 m - 50 - 50 - 2 mm;
profi cső a névleges jumperek számára: 30 m - 40 - 20 - 2 mm, 6 m - 20 - 20 - 2 mm és 14 - 40 - 40 - 2 mm.
fémcsíkok 2 m 20 - 4 mm.

Lépésenkénti utasítás: oszlopok megjelölése és felszerelése

A talaj felszínéről az építkezésen távolítsa el a termékeny talajréteget. Ha a víz elhagyja a helyszínt, a gödröt homokkal és talajjal tölti meg, lehetőleg vegetáció nélkül. Ha a talaj túlnyomórészt agyag, akkor agyagot is öntik, hogy eltávolítsák.

Ezt követően egy 90 cm-es mélységű csövek felszerelésére egy gödröt építünk be, amelybe egy csövet építünk be, töltsük fel nagy törésű törmelék vagy építési törmelékkel. Ezután igazítsa a függőleges oszlopokat függőlegesen. Egyenletes helyzetben rögzíteni kell őket, majd betonozni kell.

Ha az M400 cementet betonozásra használják, akkor homokot adnak a 3-4 rész méréséhez. Ugyanakkor a betonnak folyadéknak kell lennie annak érdekében, hogy kitöltse a törmelékkel burkolt gödröt.

A fémekkel való munka esetén nagyon kényelmes egy mágneses szintet vagy szerszámot használni. A mérési objektumot a megfelelő helyre állítja, és minden probléma nélkül szintre bontja a támogatási oszlopot.

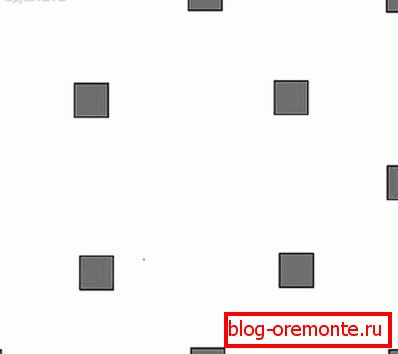

Az alap megmunkálásának másik lehetősége az, hogy telepítse azokat a blokkokat, amelyeken a pavilon felszerelhető. Ezzel a felépítéssel a felépítés a talajszintről emelkedik. A blokkok feltétlenül a sarkokban vannak elhelyezve, és a középen elcsúszva vannak. Ez megakadályozza, hogy a cső ne mozduljon el. Ha az 50 mm-es 3 m-es cső szegélye elakadt. A blokkok vízszintesen vannak igazítva. Ehhez a sarkoknál vezethetsz körbe, és rajzolhatsz köztük egy szálat.

Mindezek a nehézségek elkerülhetők a tartószerkezettel, ha a tartóoszlopok egyszerűen betonoznak a talajba. De ebben az esetben az alsó pántot kell hegeszteni.

Állványok és alsó pántok

A blokkok felszerelése esetén megfelelő csöveket helyeznek el a kerület mentén. Az alsó pántálás elég 50-50 mm-es cső, de lehet több. Ügyeljen arra, hogy ellenőrizze a csövek vízszintes szintjét. A csőhegesztés sarkainál. Ezután a lemezek padlózatának felszereléséhez húzza meg a hüvelyeket a 40 × 20 mm-es csőszakaszból.

Minden csövet meg kell alapozni. Különösen gondosan kezelje a hegesztési pontokat.

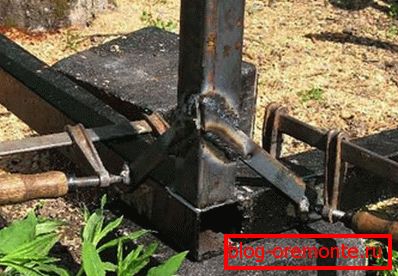

Annak érdekében, hogy a pavilonban teljes magasságban álljon, a rackek 2200 mm magasak. Annak érdekében, hogy a rekeszek a szükséges merevséggel rendelkezzenek és biztonságosan álljanak, a tartóelemeket egy fémszalaggal kell hegeszteni, amint az az ábrán látható.

Miután létrehozott egy rackot szintre, rögzítse a bilincseket és hegesztéssel hegesztheti őket. A csövet is fel kell fújni az alaphoz.

Korlát és felső szegély

Kerítésünkben a korlát magassága 900 mm. A tervezés korlát nélkül is elvégezhető - ez nem számít, például a polikarbonát szilárd varrása. A középső pántra (a korlátra) és a felsőre 40 × 20 mm keresztmetszetű csövet használnak. Annak érdekében, hogy a merevség az alsó pántálás és a korlát között elegendő legyen, akár 950 mm-es függőleges támaszt is fel lehet varratolni.

Tetőt csinálunk

Esetünkben a pavilon tetője zsindelyekkel borított. Ehhez a rácsos szerkezet fából készült. A 75 és 40 mm közötti gerenda esetében. A csempe alatt, a falburkolat segítségével használhatja. Egy sokkal láthatóbb alulnézetben a falburkolat nedvességálló rétegelt lemezzel helyettesíthető.

A profilcső nyitott végében, legalább 100 mm mélyen fúrjon egy darab fát a rackre. A felett legfeljebb 70 mm hosszúságúnak kell maradnia. Ezeket a forgalmi dugókat végzik szarufák. Ezért a forgalmi dugókat le lehet vágni a gyökéren és a kívánt szögben.

Egy másik lehetőség a szarufák rögzítéséhez egy fém sarok hegesztése a tető egy adott szögében az oszlopokhoz. A sarkon egy lyukat fúrnak, amelyen keresztül a szarufarendszer gerenda rögzül.

A szarufák 4 db darabból vannak vágva. 2,5 m. A szarufák egy ponttal vannak összekötve. Le lehet vágni körmökkel vagy csavarokkal. Ugyanakkor nyomon követheti a sarkot, mert erre a gerendák végei szögletesek. A jobb megbízhatóság érdekében a szarufák rozsdamentes szögben lehetnek egymáshoz csatlakoztatva.

A szarufák felszerelése előtt fertőtlenítsen a rothadás ellen. Festékkel és lakkal vagy festékkel bármilyen színnel kezelhetők. Ez nagymértékben leegyszerűsíti a munkát, mivel nem kell mindezt magasságban elvégezni.

A felső pántos biztonsági keresztirányú gerenda közepén. Innen merőlegesen szerelje fel a rackot a rácsos felső rácsok felé. Ez jelentősen növeli a tető kialakítását. A szarufák felszerelése és rögzítése után raklapot készíthet, rétegelt lemez vagy bélés tetejére helyezhető. A tető elrendezésének utolsó érintése a zsindelyek elhelyezését jelenti. Lefektetése alulról felfelé, apró körmökkel szegezve.

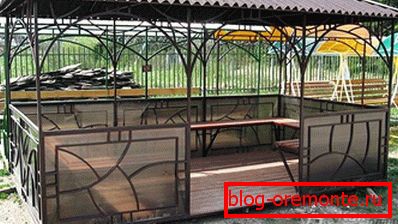

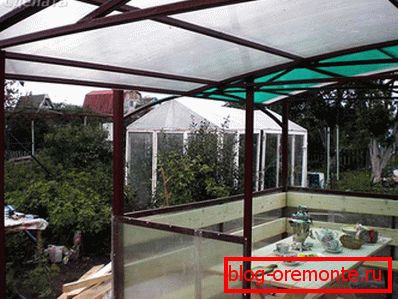

Végső kivitelezés

Az utolsó lépcsőben a padló 70 és 40 mm vastagságú. A fedélzet között apró résekre van szükség, amelyek lehetővé teszik, hogy a fa megduzzadjon a páratartalom változásaival. Ennek következtében a padlóburkolat nem javasolt pavilon padlózásra. Ami a pavilon oldalát illeti, díszítéséhez számos lehetőséget kínál. Például hegesztett elemek, a korlátot polikarbonáttal stb.

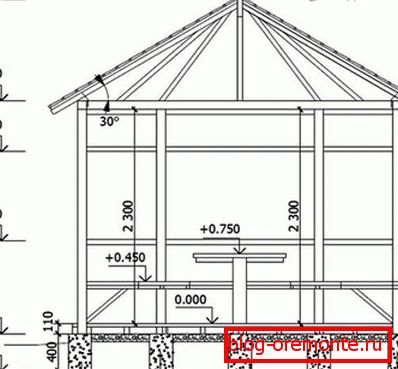

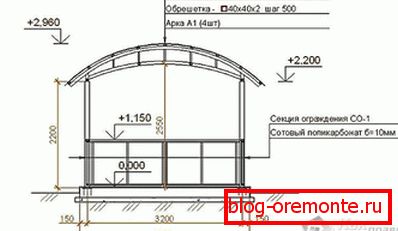

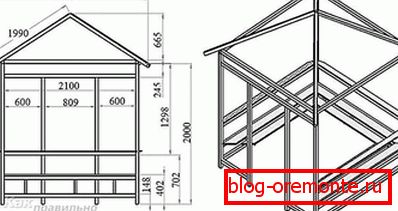

Tehát megtanultuk, hogyan készítsünk egy padlót a fémből egy alakos cső segítségével. Ha saját tapasztalata van az ilyen munkák elvégzésében, akkor hagyjon észrevételeket a cikk végén. A mellékelt rajzok is segíthetnek Önnek. Ezekből kiindulva megtervezheti fémvázát.
