A fűtőkazán saját kezű fűzővel

A fűtőkazán-kötés kötelező eljárás, amelyre szükség lesz, ha magának a teljes rendszert választja. Ez a cikk segít sokféle árnyalat kezelésében és figyelembe veszi a lehetséges csapdákat. Különböző rendszerekkel és megoldásokkal kell foglalkoznia.

Mi ez?

Egyszerűen fogalmazva, ez egy olyan műveletsorozat, amely magában foglalja a különböző összetevők kiszámítását és összekapcsolását. Ez annak biztosításához szükséges, hogy az egész rendszer simán működjön, és hogy a kazán a lehető legnagyobb hatékonysággal működjön. Ez hozzájárul a nagy hatásfokú és gazdaságos energiafogyasztáshoz.

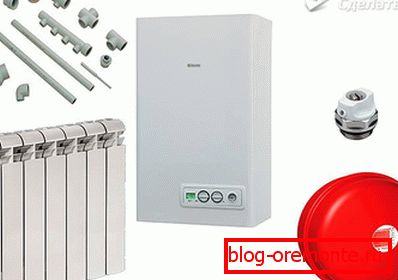

Összecsavaró elemek

Az összetevőkészlet a rendszer típusától függ:

• természetes vagy gravitációs keringés;
• erőszakos forgalom;
• összekeverjük.

Az első lehetőség esetében a következő lesz:

• A kazán. Ez az egész mechanizmus szíve. Ő az, aki a folyadék melegítésével kényszeríti arra, hogy a fizika törvényei szerint járjon el - felfelé emelkedjen és áthaladjon az egész kontúron. Ezután lehűlve visszatér az eredeti pontra. A természetes keringetéshez használható padlófűtési berendezések.
• Csövek. Ilyen megoldás esetén a nagy átmérőjű fémcsövek relevánsak lesznek (egyes esetekben a tápvezeték lehet 2 ".) Fontos, hogy a fő áramlási ellenállása a víz szabad áramlásához ne legyen.
• Tágulási tartály. Lehet nyitott állapotban - érintkezésbe kerülni a környezettel - vagy zárt - nincs kapcsolat a levegővel. Nem alkalmaz további membránokat, mert nincs szükség a beállított nyomás fenntartására. Az egész rendszer legmagasabb pontján van felszerelve.
• Akkumulátort. Mind az öntöttvas, mind az acél radiátorok használhatók.
• Crane Mayevsky. Kívánatos, hogy minden akkumulátort fel kell szerelni, ahol szükség van rá. Ebben az esetben bármikor le lehet levegőztetni az akkumulátortól.
• Szerelvények. A leggyakrabban használt fém menetes vagy hegesztett sarkok, pólók, könyök és egyéb csatlakozók.

Az ilyen rendszer előnyei a könnyű telepítés, az összes alkatrész rendelkezésre állása, az önellátás lehetősége. A hátrányok közé tartozik az összetevők jelentős dimenziója, ami nagymértékben befolyásolja a megjelenést. Továbbá, az érme másik oldala az egész vezetékezés inertsége vagy lassú felmelegedése.

A kényszerített keringésű rendszerek esetében a komponensek a következők:

• A kazán. Ebben az esetben bármilyen opciót használhat. A fal egység kötése alapvetően hasonló, de további elemeket is tartalmaz. Az ilyen típusú fűtőberendezéshez további védelmi rendszerek is vannak.
• Csövek. Ezzel a kivitelezéssel mind a fém, mind az összes alkalmas műanyag termék felhasználható.
• Tágulási tartály. Itt van a membrán típus. Belül ez egy "körte", lehetővé teszi, hogy a nyomás az összes áramkörön belül ugyanazon a szinten maradjon. Általában telepítve van a berendezés közelében.
• Radiátorok. Ugyanazokat az opciókat lehet használni, mint az előző rendszerben. Az acél gazdaságosabb lesz. Kevesebb vizet tartalmaznak, így gyorsabb a fűtés, és kevesebb üzemanyag fogyasztódik.
• Crane Mayevsky. A telepítés ugyanaz, mint az előző verzióban. Ezenkívül egy légtelenítő szelep is felszerelhető, amely automatikusan eltávolítja az áramkörökből.
• A szerelvényeket attól függően választják ki, hogy melyik csövet használják a szereléshez.
• Keringtető szivattyú. Általában már be van építve a fűtőberendezésbe. Ha több áramkör van a kollektor használatával, további egységek vannak felszerelve.
• Hidraulikus nyíl. Ez egy nagyon fontos elem, amely lehetővé teszi a különböző kontúrok közötti egyensúlyt radiális elrendezésben. Úgy tervezték, hogy kiegyenlítse a nyomást és gondoskodjon a forró adathordozók időben történő szállításáról minden ponton.
• Nyomásmérő. Általában minden modern berendezésben jelen van. Ha nem, akkor a fűtőtest mellett helyezkedik el. Szükség van a nyomás állandóságának szabályozására az egész rendszeren belül.
• Collector. Az a elem, amelyből a különböző áramkörök huzalozása, a hűtőfolyadék áramlása.

Ennek az elrendezésnek a pozitív aspektusa a teljes hűtőközeg magas hőmérséklete, a gáz vagy a villamos energia gazdaságosabb fogyasztása. Ezzel a lehetőséggel megnövelhető a kontúrok hossza a vízmelegített padló telepítéséhez. A hátrányok általában a munka magas költségei, a szervizelés bizonyos nehézségei és a működés hiánya az elektromos energia hiányában.

Egy vegyes rendszerben a keringés kétféleképpen hajtható végre. A szivattyú a főárammal párhuzamosan vágja ki anélkül, hogy kinyitná. A készülék tápvezetékeire két daru van felszerelve, hogy bármikor lehúzódhasson, valamint egy zárószerkezetet a főcsövön. Ez a szelep leáll, ha a szivattyú működik. Ha azt szeretné, hogy a rendszer automatikus üzemmódban működjön, akkor a szelep helyett egy visszacsapó szelepet kell felszerelnie. Az egész rendszer általában fémcsövekből is áll.

Javaslatok a polipropilén kötésekor

A műanyag csövek széles körben elterjedtek. Ennek oka a megfizethető ár, valamint a sokoldalúság. Ezzel a megoldással megkerülheti az akadályokat és bármilyen komplexitás kontúrját elvégezheti. A csőcsatlakozások szerelvényekkel és forrasztással készülnek. Ha lehetséges, akkor jobb, ha lehetőleg kevés kapcsolattal próbálkozunk. Ez annak köszönhető, hogy a belső átmérő gyakran lecsökken a forrasztási helyeken, és ez szükségtelen hidrosztatikus feszültséget eredményez és csökkenti a hatékonyságot. Ha a kialakítás lehetővé teszi, akkor a csapokat sima átmenet esetén jobb használni, ez kiküszöböli a hirtelen cseppeket. A modern polipropilén problémamentesen képes a hordozó hőmérsékletének akár 95 ° -ig is tartani, a karbantartási élettartam 50 évig tart, anélkül, hogy komoly karbantartást igényelne.

Helymeghatározás

Természetes cirkulációs rendszereknél rendszerint egy padlófűtőt választanak. Ami őt illeti, van egy nagyon fontos feltétel - az összes áramkör legalacsonyabb pontján kell lennie. Ezt azzal magyarázza, hogy a légbuborékok nem halmozódnak fel benne. Ellenkező esetben a hőcserélő gyorsabban ég. A kimeneten is egy csőnek kell lennie, amely az átmenet után függőleges helyzetben van, ezért szükséges, hogy a levegő nehezen fel tudjon felkelni, majd ezt követően egy speciális biztonsági szelepen vagy egy nyitott tartályon keresztül eltávolítható.

Kényszerített rendszer telepítése esetén ez a feltétel nem teljesülhet. A falmintákat egyes esetekben a legmagasabb pontra lehet felszerelni, és a legalacsonyabbra, amikor a fűtőtest az alagsorban van elhelyezve.

A kettős kazán köre összekapcsolásakor, ezenkívül biztosítani kell a vízvezeték-rendszerhez való csatlakozását. Ez azért szükséges, mert nemcsak a fűtési rendszer fűtését, hanem a belföldi igényekhez használt folyóvizet is melegíti. Az egykörös áramkörhöz hasonló rendszer megvalósítható. Ez azonban csak másodlagos hőcserélő telepítésekor végezhető el. A szerepe lehet fémtartály, amelyen keresztül a befúvó fúvóka belép a rendszerbe.

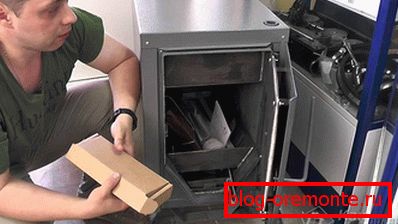

Nuanci a szilárd tüzelésű kazánhoz

Az ilyen berendezéseket nem lehet egyszerűen kikapcsolni, pl. Gáz vagy elektromos. Ha a terhelést végrehajtották, akkor semmi sem változik, amíg az üzemanyag teljesen meg nem ég. Ezért ilyen pántokkal szükség van védelmi rendszerek biztosítására. Ezek többféle lehetnek:

• Csapvízzel. Ennek az opciónak a végrehajtásához egy speciális eszközt vásárol. Megjelenésében hasonlít a TEN-re. A hőcserélőbe épül, egyes gyártók kifejezetten további bemenetet nyújtanak az ilyen megoldásokhoz. Ezután folyóvízellátást hajtanak végre, és a kisülő csövet leeresztik a csatornahálózatba. A módszer lényege abban rejlik, hogy amikor a keringtető szivattyú az elektromos energia hiánya vagy a meghibásodás miatt leáll, egy szelep nyit, amely lehetővé teszi a hideg víz áramlását; A folyamat addig folytatódik, amíg az üzemanyag nem ég. Bizonyos esetekben ez a módszer nem lesz hatékony, mert amikor a fény ki van kapcsolva, a vízellátó rendszer nyomása is eltűnik.
• Szünetmentes tápegység. Különböző lehetőségek állnak rendelkezésre ma. Legtöbbjük támogatja a külső elemek csatlakoztatását. A működés időtartama függ a kiválasztott akkumulátorkapacitástól. Ebben az esetben a szivattyú az UPS-en keresztül csatlakozik a hálózathoz. Amint a villamos energia elvész, a készülék beindul, ami fenntartja a szivattyú hatékonyságát mindaddig, amíg a ház táplálása vissza nem áll, vagy amíg az elemek lemerülnek.
• Kis gravitációs kontúr. Ez azt jelenti, hogy a hordozót egy kis körben forgatjuk, amely nem igényel pumpálást. Minden lejtő és csőátmérő betartásával készült.
• További gravitációs áramkör. Ez az opció két teljes körvonal jelenlétét jelenti. Ráadásul amikor vészhelyzet alakul ki és a keringés megszűnik, a forró víz folytatódik a második körben a fizikai törvények hatása alatt, így a hőmérsékletet a fűtőkészülékekre.

Biztonsági elemek

Ezek további komponensek, amelyek nagyrészt már szerepelnek a modern kazánok összetételében.

• Automatikus szelep. Megjelenésében hasonlít egy szelephez hasonló szerkezetre vagy egy kis botra, amelynek felső részén egy mellbimbó van. Annak érdekében, hogy megtudja, van-e az eszköz tervezése során, meg kell vizsgálni a kapcsolatok kapcsolatainak tervezési jellemzőit, általában ott található.
• Dirt csapda. Különleges lombik, amely lehetővé teszi a felesleges elemek eltávolítását a fűtési körökből, amelyek a rendszer feltöltésekor ott voltak. Telepítve van a kazánba való belépés előtt. Rendszeresen tisztítást kell végezni.
• Durva szűrő. Használt közönséges vízvezeték. Általában a fővezeték bejáratához van felszerelve a berendezéshez.

Szerelési sorrend

• Telepítés. Ha a kazán szilárd üzemanyag-változatát használja, ügyelni kell arra, hogy alatta szilárd alap legyen, amely ellenáll a magas hőmérsékletnek. A gáz padló és a falra szerelt turbófeltöltős változatnál a falon lyuk van, amelyen keresztül a fúvóka kiürül a kipufogógázok kibocsátása és a friss levegő belépése érdekében. A kéményváltozat és a szilárd tüzelőanyag-berendezés esetében további cső szükséges ahhoz, hogy elérje a szükséges magasságot a tolóerő létrehozásához.
• Kémény csatlakozás. A modern mintákhoz egy speciális cső két hüvellyel van ellátva, az egyik a másik belsejébe kerül. Az egyik a kimenet, a másik - a bejelentés. Más kiviteli alakoknál agyag oldatot alkalmazunk a varrat lezárására. Nem kívánatos a cement használata, mivel gyorsan megtörik.
• A jó levegőellátás biztosítása. Szilárd tüzelőanyag esetén a befecskendező szelepet is elhelyezheti, amivel szabályozhatja a bejövő levegőt és az égés erejét.
• Csővezeték szerelése. Az eszköz telepítésekor könnyebb navigálni az autópályák leghatékonyabb lebonyolításával.
• Ezzel párhuzamosan a biztonságot biztosító rendszerek csatlakoztatása, valamint a tágulási tartályok.
• Keringtető szivattyú felszerelése, ha szükséges.
• További hőmérséklet-érzékelők telepítése.
• Csatlakozás a gázvezetékhez. Emlékeznünk kell arra, hogy ilyen kapcsolatnak merevnek kell lennie rugalmas tömlők használata nélkül.

Semmilyen esetben sem mentheti az alkatrészeket és figyelmen kívül hagyhatja a védelmi rendszereket. Melyik csőkötési módszer releváns az Ön esetében, számos tényezőtől függ, a legfontosabb az eszköz maga.

videó

Ez a videó megmutatja a pántálás végrehajtását:
