Vasbeton oszlopok keretszerkezetek elrendezéséhez

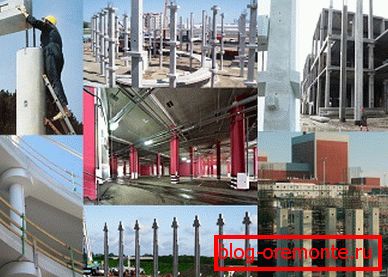

Az ilyen szavak, mint "oszlop" említése rengeteg emberre emlékeztetnek azonnal a mennyezetet támogató, széles, faragott oszlopokkal rendelkező építészeti és épületek antik, dekoratív műemlékeire. De az építészeti tárgyak mellett, amelyek dekoratív funkciót is végeznek, olyan ipari épületek vasbeton oszlopai vannak, amelyek támogató funkciót biztosítanak az épület keretének fenntartásához.

Tervezési jellemzők

A vasbeton habarcsból álló oszlopok átrendezik a keresztmetszet viszonylag kis méretű függőleges termékeket magasságukkal vagy hosszukikkal összehasonlítva.

Az ilyen építőelemeket főként a felhúzott vagy vázszerkezeti keretek létrehozására használják, és más építőelemek tartószerkezeteként is használhatók:

• gerendák;
• Rigel;
• Szelemen.

Alapvető tulajdonságok és jellemzők

A betontermékek oszlopai az alábbi tulajdonságokkal rendelkező termékek:

• Nagyfokú ellenállás az agresszív környezeti hatásokkal szemben;
• Teljes mértékben megfelel a megadott szállítási képességnek;
• Különféle szeizmikus hatásokkal szembeni ellenállás;
• Nedvességállóság;
• A fagyási hőmérséklet ellenállása.

Az adott terv kiválasztására vonatkozó utasítások referenciapontot szolgáltatnak az alábbi paraméterek betartásához:

1. A genealógiai kutatás eredményeként kapott adatok;
2. Időjárási viszonyok és éghajlati zóna, ahol a támaszt működtetik;
3. Az építés alatt álló magasság vagy magassága;
4. Az épület funkcionális célja, amelynek felépítésében az oszlopok szerepelnek.

A betoncsapágyak fő és legfontosabb műszaki jellemzője a teherbíró képesség. Minél magasabb ez a paraméter, annál alacsonyabb az oszlop az épületben. A legmagasabb teherbírású termékek az alsóbb padlók vagy pincék építéséhez használhatók.

A többszintes épületek esetében általában oszlopokat használnak, amelyek felépítését több, 2,5 és 3 méteres magasságú konzolos kiemelkedés látja el. Az ilyen típusú védjegyek a padló végének jelölése, mivel éppen azok a mennyezeti gerendák vannak rögzítve a következő szint elrendezéséhez. Így létrejöttek a sokemeletes épületek.

Az oszlopok építéséhez használt oszlopok magasabbak, és nem tartalmaznak előrejelzéseket. Az ilyen támaszokat ipari vagy mezőgazdasági helyiségek építésére lehet felhasználni.

Szabályozási dokumentáció

Az ilyen típusú betontermékeket nagyfokú felelősséggel kezelik, és a legszigorúbb követelményeket támasztják alá. Az ilyen típusú elemeket a szabványosított dokumentációnak megfelelően gyártják. Hatalmas számú különböző próbát és tesztet állítanak elő az erősség, a megbízhatóság, a merevség és a repedésállóság ellen.

A konkrét termékek támogatására vonatkozó összes alapvető követelmény és szabvány a következő dokumentumokban található meg:

• Az 1990. évi GOST 25628 szabályozza az egyemeletes épületek építésére szolgáló oszlopok paramétereit;
• Az 1990-es GOST 18979 szabályozza az oszlopok paramétereit a többemeletes épületek építéséhez;

Figyelj! Ezekben az állami szabványokban a cölöp-oszlopok "SK.40.2.5-1" megjelöléssel vannak ellátva. Ez a jelölés azt jelzi, hogy az ilyen elemek hossza 0,4 m, szélessége pedig 0,2 m.

• Az AI 04-1 sorozat szabályozza a termékek paramétereit kötési keret létrehozására;
• Az 1.423.1-3 / 88 sorozat határozza meg az oszlopok paramétereit, amelyek alapját képezik az egyszintes helyiségek ipari felhasználásra történő építésének;
• Az 1.823.1-2. Sorozat meghatározza a mezőgazdasági célú szerkezetek építésére szolgáló termékek jellemzőit.

Az ilyen termékek ára az elég magas kategóriába tartozik, ezért fontos figyelni, hogy az elköltött pénz indokolt volt. A tartósság és a szilárdság szempontjából a vasbeton oszlopok analógjai nincsenek a vasbeton termékek teljes skálájánál. Ez az a jellemző, hogy az oszlopok olyan termékekké válnak, amelyek körül az épület épül.

Melyek az oszlopok?

Az ilyen tartószerkezetek gyártására alkalmas anyag kiválasztásával nagy gonddal illeszthető, mert attól függ, hogy a végtermék fő mutatói. A modern elemeket az M300-tól az M600-ig gyártott márkájú megoldásokkal, merev rudak és drót segítségével készült megerősített keret segítségével készítik el. Az acél megerősítése lehet feszes vagy feszes.

Ez az acél keményedés, amely lehetővé teszi az oszlop számára, hogy rendelkezzen a szükséges szilárdsági, tartóssági és teherbíró képességgel a padlólapok hatalmas terhei között.

A saját kezű vasbeton oszlopok beszerelését speciális szemüvegben vagy monolitikus alapozásban végezzük. Az oszlop alapjai olyan termékek, amelyek szintén vasbetonból készülnek. Az ilyen elemek csak egy hatalmas biztonsági résszel rendelkeznek, amely lehetővé teszi számukra, hogy biztonságosan tartsanak ilyen típusú termékeket, kivéve a mozgást és a dőlést.

Termékosztályozás

Az ilyen betonszerkezeteknek számos típusa van a kész elem különböző tulajdonságaira és jellemzőire vonatkozóan.

típusok

Az ilyen struktúrák megjelenése két fő csoportra tagolódik:

1. Konzolokkal - híddaruk segítségével felépített épületek építéséhez:

• Négyszögletű - 9,6 m magasságú épületekhez;

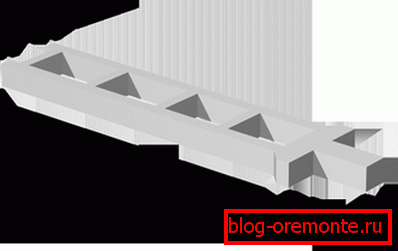

• Két ág - 9,6 m-nél nagyobb magasságú épületek esetében;

Figyelj! Az ilyen típusú termék a fent említett daruelemből áll, amelyen az átfedés nyugszik, és a daru rész, amely a gerenda tartójaként szolgál, és a terhelést az átfedésből veszi.

1. Ellenőrzött - híddaruk nélküli épületek építésére.

A konzolos vasbeton oszlopok egységes méretei a keresztmetszet típusától függően is megosztottak:

• Négyszögletes keresztmetszettel - 400/400, 400/600, 400/800, 500/500, 500/600, 500/800 (mm);
• Két ágas részekkel - 400/1000, 500/1000, 500/1300, 500/1400, 500/1550, 600/1400, 600/1900, 600/2400 (mm).

Szekció szerint

A szerkezet keresztmetszete szerint:

• kerek;
• téglalap alakú;
• Tértől.

A gyártási technológiával

A felépítés módja szerint a tartószerkezet lehet:

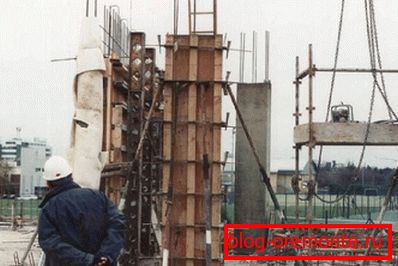

• monolitikus. A gyártás közvetlenül az építkezésen történik, ha betonoldatot öntünk a zsaluzatba, amely előre rögzített megerősítő keret;

• Nemzeti csapat. Az ilyen típusú tartószerkezetek teljes mértékben ipari körülmények között készülnek a gyártók számára. Az ilyen termékek szállítása az építési területre speciális felszereléssel történik.

Pozíció szerint

Az építés alatt álló épület létrehozott vasbeton szerkezetében lévő oszlop helyzetétől függően a termékek a következőkre oszthatók:

• Középső oszlopok;
• Az utolsó sor oszlopai;
• Első termékek.

A homlokzati elemek kibővített konzollal rendelkeznek, amely lehetővé teszi a homlokzati bevonatok alátámasztását. A konzolban lévő lyukak kommunikációs felszállóknak szólnak.

A homlokzati termékek hosszú konzolokkal is rendelkeznek az erkélyek és loggiák rendezésére.

A számítás néhány jellemzője

Az olyan paramétereket, mint a hossza, a beágyazott elemek elérhetősége, keresztmetszete és az oszlop tartóssága, a tervezési szakaszban a számítási módszer határozza meg. Rengeteg esetnél pontosan olyan előregyártott betontermékeket használnak fel, amelyek hosszú, egyenlő kétszeresét képezik az épített szerkezetnek.

A szakemberek javasolják, hogy konkrét megoldásokat használjanak a márkáról a B-15-ből a B-25-re. Nos, az első emeletek felépítéséhez használt termékekre a B-25-től a B-30-ig terjedő megoldásokat kell alkalmazni, de nem többet.

A számítás segítségével meghatározandó első dolog a beton termék keresztmetszetének területe, amely lehetővé teszi a tömörítés egységességének megőrzését. Ezt az értéket a következő képlet határozza meg:

A = F / Rb, где:

• A a termék szekcionált területe;
• F - nyomóerő;
• Az Rb egy kompressziós beton erőssége.

Példák a vasbeton oszlopok számítására:

F = 50 tonna. A B15 beton márka 200 kgf / cm2 nyomószilárdsággal rendelkezik.

A = 50000/200 = 250 cm2

A szekció négyzetének oldala megegyezik:

A = v250 = 16 cm.

Miután a keresztmetszeti terület ismertté vált, számításokat kell végezni, figyelembe véve a munkakörülményeket, a rögzítési pontosságot és a keresztmetszet méretét növelő egyéb körülményeket jelölő együtthatókat. Figyelembe kell venni az excentrikus tömörítést is, figyelembe véve a létrehozott struktúra véletlenszerű excentricitását és rugalmasságát, ami a termék magasságával arányosan növekszik.

Ezek a számítások annyira nehézkesek és bonyolultak, hogy termelésük gyakran nagy hiba valószínűséggel társul. És a modern számítástechnika jelenlegi képességeivel egyszerűen nem megfelelő a számítások manuális végrehajtása. Nos, ha meghatároznod, hogy az oszlop keresztmetszetének területe szükséges-e, úgy mondjam, a terepi feltételek akkor természetesen manuálisan kell tekinteni.

Mindenesetre a számításnak nem csak az oszlop saját erősségét kell figyelembe vennie, hanem az alapozással és a padlószerkezettel való kölcsönhatásának lehetőségét is. Ezért a számított keresztmetszetet meg kell növelni legalább a szerkezet megerősítésének konstruktív megjelenésétől.

Mi a véleménye a vásárlás előtt

Mielőtt oszlopokat vásárolna egy ipari vagy mezőgazdasági típusú épület vagy épület építéséhez, olyan gyártónak kell találnia, aki jó minőségű termékeket vásárolhat elfogadható áron.

A támasztó vasbeton szerkezet megrendeléséhez és megvásárlásához a következő adatokat kell megadni:

• Egy munkarészlet, amelyre a szükséges oszlopot tervezték;
• Becsült magasság és magasság;
• Alakja;
• Keresztmetszet mérete;
• Beágyazott alkatrészek elérhetősége;
• Az építési telek elhelyezkedése a végtermék szállítási költségének helyes kiszámítása érdekében.

Végezetül

Oszlopok - rendkívül fontos, tartós és megbízható termék a feladatok kiépítéséhez. Az ilyen támogatások kiválasztásánál a GOST által az ipari épületek, mezőgazdasági, egyszintes és több emeletes vasbeton oszlopokon feltüntetett adatok alapján kell irányítani. Ezen szabályozási dokumentumokon kívül egy excentrikusan összenyomott vasbeton oszlop kiszámítására is hivatkozni kell, amelynek feltétlenül jelen kell lennie a projektben.

Nos, a vasbeton támaszték felépítése nem nehéz, mindaddig, amíg a terméknek minden deklarált tulajdonsága van, mert a szerkezet ereje és megbízhatósága attól függ. És a videó ebben a cikkben még többet fog elmondani egy ilyen fontos eleme a kivitelezés, mint vasbeton oszlopok.
