Vasbeton cölöpök: típusok és célok
A GOST 19804 - 91 a vasbeton cölöpökre egy alapvető dokumentum, amely szabályozza a gyártási technológiát, a minőségellenőrzést és a hasonló termékek használatát. Annak ellenére, hogy ezt a szabványt már régen elfogadták, nem veszítette el relevanciáját a mai napig. Ezért szükséges megismerni mindazokkal, akik a bolyhok alapjainak megépítését tervezik.
Főbb fajták
Terméktípus
Először nézzük meg, mi a halom. Rendszerint ez egy B20 - B30 osztályú betontermék, amelyet acél megerősítéssel ellátott kerettel láttak el. A vasbeton cölöpök méretei eltérőek lehetnek, de leggyakrabban 30x30 vagy 40x40 cm keresztmetszetű termékek.
Figyelj! A gyárilag gyártott alkatrészek maximális hossza 12 m. A hosszabb szerkezetek összetettebbé teszik az acélból készült jelzéseket az anyagba, amely lehetővé teszi a hegesztett kötést. A feleslegesen hosszú támasztékok lerövidítése érdekében a vasbetonokat gyémánt körökkel vágják.
Az építés típusától függően az ilyen fajták megkülönböztethetők:
| A halom típusa | Technológiai jellemzők |

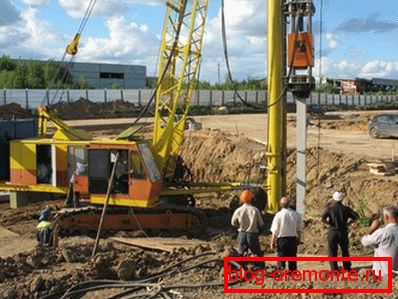

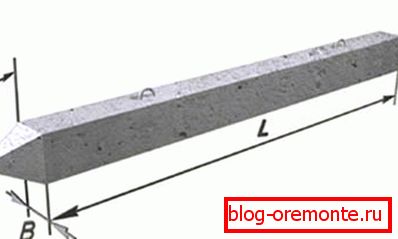

| hajtott | Monolitikus nehézbetonszerkezetek szilárd megerősítéssel. A behatolást cölöpverő vagy vibrációs cölöpverő segítségével végezzük. A vezetési típus megerősített betonacél súlya a legnagyobb sűrűsége miatt maximális. |
| horpadás | Gyakorlatilag nincs konstruktív különbség a hajtott cölöpökből, kivéve a rúd belsejében lévő üreget. A terhelések rosszabbak, mivel speciális berendezésekkel merülnek fel. |
| héj | Csőszerkezetek, jól definiált belső üreggel. Leggyakrabban a központi részből származó talajt a merítés után eltávolítják. |
| csavar | Fémből és vasbetonból is készíthető. A szerkezetek legáltalánosabb kombinációja, amelyek kombinálják a beton rudat és egy acél csavaros kupakot. |
| Töltött és befecskendezve | Ezek közvetlenül a létesítményben készülnek úgy, hogy betöltött betétet a talajban előzetesen vagy utána amilálva töltjük fel. |
Figyelj! Amikor az alapot a csavaros beton cölöpökre telepíti, meg kell terveznie a fém jelzéseket vagy a betonban lévő lyukak gyémánt fúrását a rostély rögzítéséhez.
Préselt szerkezetek
Az úgynevezett vasbeton előfeszített cölöpöket külön csoportként kell elkülöníteni. Ezek olyan szerkezetek, amelyek jobban ellenállnak a szakítószilárdságnak.
Ezt speciális termelési módszerek alkalmazásával lehet elérni:
- Nagy szilárdságú acélt használnak a megerősítéshez.

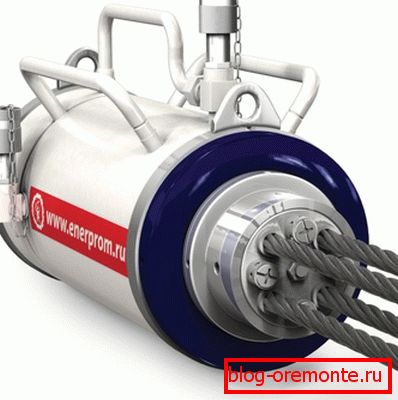

- A megerősítő ketrecet speciális mechanizmusok segítségével előre feszítik, vagy elektrotermikus módszerrel feszültség keletkeznek.
- Feszített állapotban a vasaló betonba merül.
- A polimerizáció után a szerkezet rugalmassága miatt öntömörödik, ami lehetővé teszi a működési terhelések kompenzálását.
Meg kell jegyezni, hogy a szokásos támasztékokat saját kezűleg lehet készíteni, de a feszített cölöpök kizárólag a gyárban készülnek. A termékek ára is meglehetősen nagy, ezért csak akkor használják őket, ha lehetetlen közönséges vasbetonon.
A bármilyen típusú vasbeton cölöpök gyártása minőségellenőrzéssel jár.
Általában ellenőrizni kell:
- A termék lineáris méretei, valamint a vasalódió pozícionálása a halom testében.
- Mechanikai jellemzők, például a nyomó és húzó teher ellenállóképessége.
- Fagyállóság.
- A beton nedvességállósága.
Az ilyen többlépcsős ellenőrzés miatt a gyári termékek elutasítási aránya viszonylag alacsony.
Termék jelölés
A vasbeton cölöpök kiválasztásakor a technikai jellemzők nagyon fontos szerepet játszanak. És vegye fel az anyagot az Ön igényeihez, segít a címkézési termékek elemzésében.
Általában egy részt egy alfanumerikus kód jelez, amelyben:
- Egy levél vagy betűk csoportja egy halom típusú (meg fogjuk mondani az alábbiakban).
- Az első szám a bálahossz deciméterben.
- A második szám a keresztmetszet hossza centiméterben.
- A harmadik szám a megerősítési arány (1-től 13-ig).
Ha a terméktípusokról beszélünk, a leggyakoribbak a következők:
- C - négyzet szilárd szilárd és kompozit termékek.
- SP - négyzet kerek belső üreggel.
- CK - kerek, belső üreggel.
- WITH - shell (leggyakrabban nagy átmérőjű).
Így, miután megértettük a jelölést, megérthetjük, hogy a C 120.40-6 termék egy négyszögletes, 12 m hosszú, 40x40 cm-es szakasz, amelyet a hatodik osztályban erősítettek meg.
Különböző körülmények között használható
Az ilyen termékek felhasználásának hatékonysága nagyban függ attól, hogy milyen szorosan követték a szabályozási ajánlásokat.
Általában az utasítás a következő követelményeket tartalmazza:
- A szilárd és kompozit vasbeton-cölöpöket homokos, lángos, alluvíziós és biogén talajon lévő épületek és szerkezetek alapjaira használják.. Ebben az esetben durva vagy homokszemcsés aljzatok (nem iszap) kell a bázis alatt elhelyezni.

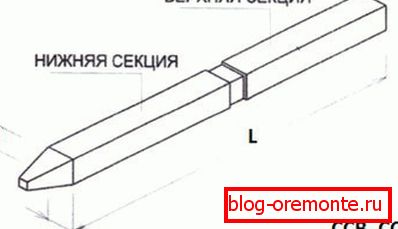

- A vasbeton cölöpöknek két részből kell állniuk.. Az alkatrészek összekötése úgy történik, hogy a leghatékonyabban átadja a mélyedés során bekövetkező terheléseket.
Figyelj! Ha hosszabb támogatást kell telepíteni, használjon más típusú struktúrákat.
- Az üreges és a héjmodelleket nagy mélységű gyenge hordozókon alkalmazzák.. A héjszerkezeteket oszlopok és más hasonló elemek formájában is használhatják.
- A legnehezebb talajviszonyokban (fagyasztott talajok, higgadányok), leggyakrabban unatkozik és buroin injekciós technológiákat alkalmaznak..
következtetés
ГОСТ на железобетонные сваи регулирует практически все аспекты изготовления и применения данных изделий. Изучив данный документ, вы сможете свободно ориентироваться в достаточно обширной номенклатуре, что существенно облегчит вам работу по проектировке и строительству любого здания на свайном фундаменте (см.также статью «Баня из керамзитобетонных блоков: особенности постройки и причины для выбора стройматериала»).
Ha érdekel ez a téma, és további információkat szeretne, javasoljuk nézni a videót ebben a cikkben.
