Kézi betonkeverő: konstrukciós receptek, jelölés, tesztelés,

A cement keverék keverése meglehetősen nehéz feladat, amely sok energiát igényel. És ha nincs lehetőség egy betonkeverő megvásárlására vagy bérlésére, és a munka mennyisége meglehetősen nagy, itt az ideje, hogy átgondolják a folyamat gépesítését. Egy jó lehetőség egy kézi betonkeverő, és megmondjuk Önnek ezt az egyszerű eszközt.

Elméleti rész

Először is, ismerkedjünk meg bizonyos elméleti szempontokkal. Ez lehetővé teszi az egység néhány jellemzőjének jobb megértését.

Miért ne használjon fúrógépet?

Sokan valószínűleg felteszik ezt a kérdést. Első pillantásra úgy tűnik, hogy sokkal könnyebb egy speciális fúvókát elhelyezni a fúrógépen, és keverőként használni.

Ennek a módszernek azonban bizonyos hátrányai vannak:

• Az elektromos kéziszerszámokat nem folyamatos működésre tervezték. Ebben a módban a készülék gyorsan törik. Ha rendszeresen szünetet tart, akkor lehet, hogy nincs ideje, és a megoldás idő előtt bekapcsolódik.
• A keverék alapos összekeveréséhez egy munkagépet kell folyamatosan hajtani egymástól. A fúró tisztességes súlya miatt ez az eljárás rendkívül nehéz lesz.

• Ezzel a módszerrel szinte lehetetlen megoldani a megoldást. A nehezen elérhető helyeken az összetevők összetéveszthetetlenek maradnak. Az eredmény súlyos házasság lesz.
• Végül ez a módszer nagy számú fröccsenést eredményez.

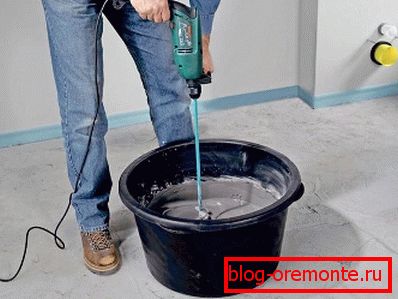

Azonban, ha egy kis adagról beszélünk (több vödör), akkor jobb, ha egy építő keverőt és egy vödeget használunk. Azonban a leggyakrabban szükség van egy sokkal nagyobb mennyiségű előkeverék készítésére. Mi a teendő ebben a helyzetben?

Csak egy út - fejlettebb eszköz használatához. Ez egy konkrét keverő.

Működési elvek

Ha érdekel egy ilyen eszköz, akkor valószínűleg tudni fogja, hogyan működik ez a csoda.

A munka számos elve van, de közülük hármat aktívan használják:

• gravitációs: a tartályt a megoldással túlterhelték, ennek következtében önmagára esik, ami a keverés hatását eredményezi. Ez a módszer kis térfogatra alkalmas. Ezenkívül érdemes megemlíteni, hogy a beton kielégítő minőségű.

Érdekes módon ezt az elvet nem ipari méretekben alkalmazzák.

• rezgési: a tartály álló helyzetben van, és egy speciális keverő a keverék összenyomásához és keveréséhez vezet. Ennek eredményeként nagyon jól keveredik, és a megoldás nagyon sűrű. Ennek a módszernek az egyetlen hátránya a hatalmas energiaköltségek, ezért csak olyan esetekben alkalmazható, amikor a keverék tökéletes minősége szükséges (pl. Gátak építésénél).
• Kényszerített mechanikus: emlékeztet a fúróval már leírt módszerre. Azonban gyakran kombinálva másokkal: például amikor a keverő folyamatosan forgó kádban dolgozik.

Hogyan keverje össze a betont kézzel vagy egy elektromos kéziszerszámmal - döntesz. Javasoljuk a kézi készülékek gyártására vonatkozó ajánlásokat.

Receptek készítése

Az alábbi utasítások megmutatják Önnek, hogyan hozhat létre ilyen eszközt. Sok lehetőség van, de a legprimitívebbnek tartjuk. Tökéletes magánhasználathoz, azaz rövid idő alatt, amikor nagy mennyiségeket nem igényel.

Anyagkeresés

Az első lépés mindig legyen számítás. Egy ilyen intézkedés lehetővé teszi a kívánt eredmény elérését anélkül, hogy hibákat követne el.

Tehát a következőket kell tennie:

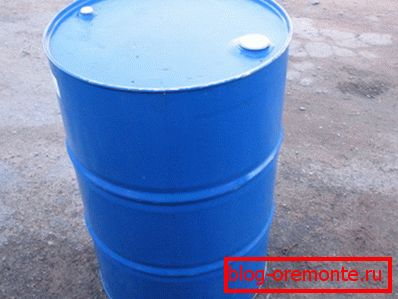

• Найти емкость (это может быть любая бочка объемом 100-250 литров, главное целая). В идеале у нее должна быть «родная» крышка.

Fontos: A fém állapotának felmérése, ha erősen befolyásolja a korrózió és a rozsda, akkor nem kívánatos használni. Ellenkező esetben nagy a valószínűsége a repedéseknek, hogy követi a kövér keresztet minden erőfeszítésen.

• Ha a fedelet nem találta meg, akkor meg kell főznie magát. Ezért megfelelő méretű fémlemezt kell találnia.

• Meg kell találnia néhány csövet, vasalást vagy sarkokat is. Ezek az elemek azért szükségesek, hogy létrehozzanak egy olyan keretet, amelyen a kívánt eszköz állhat.
• Önnek is szüksége lesz egy hegesztőgépre. Napjainkban ezek az eszközök olcsóak, kis súlyuk és szabványos 220 voltos hálózaton működnek. Ezért indokolt a bérleti díj, vagy akár megvásárolni.
• Ne felejtsd el a darálót. A fém kézi megmunkálása - igazi kemény munka. Tegyél fel több lemezt, mert ezek az elemek gyorsan használhatatlanná válnak.

Jelölés és érvényesítés

Nyersanyagok és szerszámok készen állnak. Mielőtt elkezdené a munkát, ellenőriznie kell mindent, és meg kell jelölnie a jelölést.

Tegye a következőket:

• Ismét ellenõrizzük a hordót, mert hibája esetén kézi betonkeverõ nem fog mûködni. Ajánlatos megérinteni, hogy megbizonyosodjon erõsségeirõl.
• További vizsgálatot kell végezni a keret elemek (a jelenléte a rozsda és a kár, mert fog hatalmas terhelés) és eszközök.

• Ezután meg kell jelölni a központot a hordó alján és a fedélen. Ebben a szakaszban lehetetlen hibát követni, két pontot szigorúan egy sorban kell elhelyezni.
• Szükséges továbbá a keret telepítési helyének azonosításához. Különbözőek lehetnek a kiválasztott designtól függően.

Tipp: ellenőrizze a tartály tömítettségét ebben a szakaszban. Ehhez öntsön vizet a karimába, és ellenőrizze, hogy szivárog-e.

hegesztés

Most itt az ideje a felelősségteljesebb és összetettebb folyamatoknak. Ne feledje, hogy ebben a szakaszban a hiba költsége nagyon magas.

Tehát a következőket kell tennie:

• Fúrjon lyukakat az alsó és a fedél középpontjában. A mérete megfelel a tervezett keretnek.
• Ezután hegessze le a karimát a tengely közepével. Kívülről rögzíteni kell a csapágyat.
• A peremmel ellátott peremet a hevederhez kell hegeszteni. Ezek az elemek keverik fel a keveréket a fogantyú forgása közben. Legalább háromnak kell lenniük.

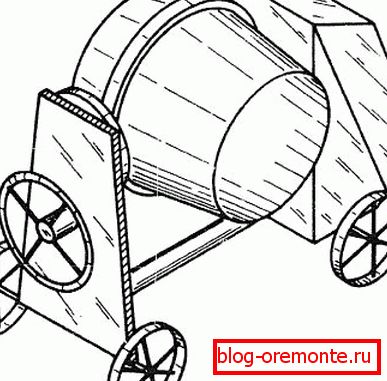

• Ezután össze kell hegesztened a rackot. Ezt "A" betű formájában teheti meg. Ezenkívül lehetővé teszi a kerekek felszerelését is, amelyek lehetővé teszik a készülék szabad mozgását.

Általában ebben a szakaszban meg kell mutatni egy kis képzelőerő és művészi készség. Használhat készenléti programokat is, amelyeknek hatalmas száma van. A rackek formájára és helyére nincsenek külön utasítások.

befejezés

Itt az ideje az utolsó akordnak.

A gyakorlat a következőket igényli:

• A tartály oldalán legalább 35x35 cm-es nyílást vágjon le, amely szükséges ahhoz, hogy betöltse a kezdeti összetevőket és öntse a kész keveréket.
• A vágást csiszolónak kell lennie. Ugyanakkor vigyázzon rá, nehogy károsítsa a falat.

Figyelj! Minél keskenyebb a lemez, annál sűrűbb lesz a fal és a nyílás konjugációja.

• Vágja az elemet fel kell tenni a hurkot. A szokásos ajtó illeszkedik. Ebben az esetben a lyukakat bármilyen tömítőanyaggal kell kezelni a szivárgás megelőzése érdekében.
• A hordó azon részéhez, ahol a pengék találhatók, hegeld a fogantyút. A hosszúnak és a lehető legerősebbnek kell lennie (komoly terhelések fognak működni).

Tervezés javítása

Ha van vágy, akkor lehet egyfajta frissítést ennek a designnek. Ez a szükségesség akkor merül fel, amikor a megoldás nagy részei vannak. A primitív berendezések sok emberórát igényelnek.

Lehetőség van vibráló hagyományos keverő készítésére. Ehhez egy ütőgépet kell csatlakoztatni ütőszerkezettel. Ő fogja vállalni a munka leginkább időigényes részét.

Az ilyen eszköz azonban nagyon gyakran nem hatékony. Ez nagyon népszerű hibáknak köszönhető.

Azt akarjuk, hogy csak mások hibáiból tanulj, ezért adunk neked az alábbiakat:

• Helytelen tartályalak. Kereknek, nem szélesnek és nagy magasságúnak kell lennie. Ideális esetben a vibrátor mérete néhány centiméterrel kisebb, mint a kád sugarának nagysága.
• Lapos vibrátor. Ne feledje, hogy például egy fémlemezt nem vibrátorként használhat. Hajlított alakúnak kell lennie (az alábbi képen látható példa).

• Túl nagy vibrátor. Ne feledje, hogy a kisebb teljesítményű perforátor a betonhoz képest, annál kisebbnek kell lennie a lemez átmérőjének. Így például 1,3 kW teljesítményű (ma a legnépszerűbb jelző), a tárcsa átmérője kb. 25 cm lehet.

Обратите внимание! Если не соблюсти данное указание, раствор не будет «раскачиваться», то есть не перемешается должным образом.

• Helytelen vibrációs helyzet. Ezt szigorúan a tartály középső tengelye mentén kell elhelyezni (különben a keverés nem lesz egyenletes). Az aljzatnak körülbelül a lemez átmérőjéhez kell igazodnia.

Ha követi a fenti utasításokat, akkor válhat boldog tulajdonosává egy gyors és olcsó keverőnek. A perforátor átlagos teljesítményével 5-10 perc elegendő az előkészítéshez (a kád térfogatától függően). Ebben az esetben nem sok erőfeszítést fogsz költeni e manipulációra.

Posleslovie

Вот вы и узнали, как создается ручная бетономешалка своими руками, но если вам не удалось понять всех тонкостей, то не переживайте. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. С его помощью вы сможете постичь все нюансы (см.также статью «Бетоносмеситель СБР: разновидности, особенности конструкции и принципы работы»).
