Kényszerített betonkeverő: betonkeverők típusai, fő építési

A beton keverő fontos eleme bármely építési munkának, hiszen nemcsak időt és erőfeszítést tesz lehetővé a habarcs előkészítésében, hanem javítja a beton minőségét is. Igaz, nem mindenki engedheti meg magának, hogy ilyen egységet vásároljon, mivel a jó betonkeverők ára meglehetősen magas. Azonban pénzt takaríthat meg és megteheti önmagát.

Ezután megnézzük a kényszermunkás betonkeverők legelterjedtebb konstrukcióit, és részletesen megvizsgáljuk, hogyan teheti meg őket önmagukban.

A betonkeverők típusai

A mai napig nem lehet beton keverők nélkül építeni, mert fizikailag nagyon nehéz a cement, a homok és a törmelék megoldását kezekkel kezelni. Ezért nem meglepő, hogy ez a folyamat már régóta automatizált.

Azt kell mondanom, hogy az építési területeken különböző betonkeverők tervezetei láthatók.

Mindazonáltal mindegyikük feltételesen kétféleképpen oszlik meg:

• Gravitációs cselekvés;
• Kényszerített cselekvés.

Most vegye figyelembe az egyes fajok jellemzőit.

Gravitációs típusú betonkeverő

A gravitációs berendezés működési elve az, hogy a keveréket speciális dobba helyezzük, amely forog. Ebben az esetben az oldat elfordul, és a gravitációs erő alá esik. A dob falán vannak olyan pengék, amelyek javítják a tétel minőségét, és nem teszik lehetővé a megoldás ragaszkodását.

Az ilyen típusú betonkeverők jóak, mert nem csak betonhabarcsokat, hanem bármilyen más folyékony és száraz keveréket is keverhetnek.

Forced típusú betonkeverő

Az ilyen típusú készülékek fő különbsége az, hogy a dob benne marad, és a kések forgása miatt keverés következik be. Az ilyen betonkeverők bármilyen típusú betonkeverék keverésénél alkalmazhatók.

Még ebben a típusban még a legerősebb keverő sem képes 0,1-0,45 köbméteres oldatot létrehozni öt perc alatt. Ráadásul a beton homogénebb lesz, mint a más típusú gépekben készült keverék. A teljesítmény nagyban függ a dob térfogatától, valamint a pengék kialakításától.

Betonkeverő gyártása

Fő építési részletek

A kényszerített betonkeverő önbevágott több alapvető összetevőből:

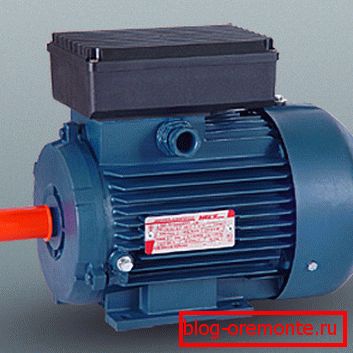

• motor;
• szűkítő;
• Nagyi 200 l-nél;
• tengely;
• pengék
• Rama
• Csapágyak.

Ezen túlmenően, hogy összegyűjtse az összes részletet egyetlen struktúrában, a következő eszközökre van szüksége:

• bolgár;
• drill;
• Hegesztőgép.

edzés

A munka megkezdése előtt készítsen rajzokat egy kényszerített betonkeverőről. Ez megkönnyíti a munkát, és lehetővé teszi a hibák és a változások elkerülését.

Meg kell mondanom, hogy ezeknek az egységeknek különféle tervei vannak, és először is különböznek a dob helyén. Lehet, hogy:

A kényszer típusú betonkeverő rajzai egymástól függetlenül elvégezhetők a kész szerkezetek megtekintésével vagy az interneten.

A keverő felszerelése a dob horizontális elrendezésével

Most meg fogjuk nézni, hogy egy kényszerbeton keverő hogyan fog egy vízszintes tartállyal:

• Az első lépés a keret összeszerelése, ehhez a fém sarkokat használhatja. A legegyszerűbb módja két azonos háromszög létrehozása. A sarkokat hegesztéssel összekapcsolják.

Mivel a kialakítás meglehetősen nehéz lesz, egyrészt lehetséges egy kerékkel ellátott tengely biztosítása. Ebben az esetben az egyik keret háromszögnek kisebbnek kell lennie a másiknál. Mérete a kerék sugarától függ.

• Ezután a háromszög egyik oldalán fel kell hegeszteni a platformot a sebességváltó felszereléséhez.
• Ezt követően egy tengellyel két tartóelem van a kerethez rögzítve, amelyek hegesztve vannak a sebességváltóhoz.

• Ezután a hordó oldalfala le van vágva a dob betöltésére, majd a keretre van szerelve. A dobot mereven rögzítheti hegesztéssel, vagy egy tengely körül foroghat, a kész keverék könnyű kirakodásához. Ebben az esetben a tervezés bonyolultabb, ezen túlmenően a keverő működtetése közben biztosítani kell a dob rögzítését.
• Ezután a keret alsó részében a motorplatform végrehajtásra kerül és a készülék be van szerelve.. A motor rögzítését a csavarozással lehet elvégezni.
• Ezt követően a pengéket a keverő tengelyére hegesztik, ami meggátolja a megoldást.
• A munka végén a hajtóművet a hajtóművet meghajtó övvel kell a motorhoz csatlakoztatni.. Ehhez mindkét mechanizmus szíjtárcsait ugyanabban a függőleges síkban kell elhelyezni.

Tipp A keret gyártásához használhatja a régi ágy sarkait.

Most a kényszermunka öntvényes betonkeverője készen van, csak meg kell vizsgálnia a munkát.

Tipp Egy ilyen keverő gyártásakor olyan fogantyút lehet végrehajtani, amely lehetővé teszi a tengely mechanikus elforgatását. Ennek köszönhetően betonkeverő használata is lehetséges, még akkor is, ha nincs áram. Végül is sokkal könnyebb forgatni a fogantyút, mint egy beton megoldással ásni.

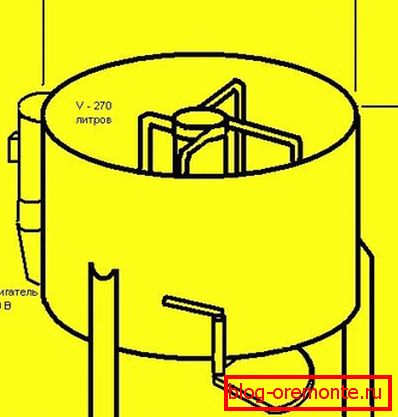

Betonkeverő összeállítása a dob függőleges elrendezésével

Az ilyen típusú készülék kialakítása jelentősen eltér a fent leírt készüléktől.

Ahhoz, hogy egy hasonló kényszerbetonkeverőt készítsen a saját kezével, a következő lépéseket kell végrehajtania:

• Az első lépés a cső aljainak levágása és a nyak kialakítása, hogy a tengely számára egy lyuk legyen.
• A hordó mellé négy sarkot kell hegeszteni, hogy támogatást hozzanak létre. A "lábak" alsó része megerősített jumperek, amelyek a motor és a sebességváltó platformjának alapjául szolgálnak.

• Ezt követően a tengelyt be kell szerelni a tartályba, és végre kell hajtani a rögzítés rendszerét. Ennek eredményeképpen a tengelyt legalább két pontosan kell rögzíteni. Például egy hordóban olyan csapágyat lehet biztosítani, amely a tengelyt tartja.
• A tengely mellett meg kell hegeszteni a pengéket, amelyek biztosítják a megoldás keverését.
• Ezután az alján egy platformot kell végrehajtania a fennmaradó mechanizmusok telepítéséhez.
• A következő lépés a sebességváltó és a motor felszerelése, amely után a szíjtárcsákon elhelyezett szíjat vezetnek. A motor behelyezésekor célszerű egy övfeszesség-beállító rendszert kialakítani.

Tipp A konkrét munkák elvégzésénél nem csak a betonkeverőt kell ügyelni, hanem a további anyagfeldolgozásra szolgáló eszközöket is. A leggyakoribb művelet a vasbeton beton vágása gyémánt körökkel, valamint a betonban lévő lyukak gyémántfúrásával.

Itt talán a betonkeverők gyártásának minden főbb pontja. Természetesen termelékenysége nem lesz olyan magas, mint az előregyártott gépek esetében, amelyek az első 20 másodpercben a megoldást mintegy 80% -ra teszik fel, de ez elég ahhoz, hogy magánépítési munkát végezzen. Ezenkívül keverhetünk vele egy gipszbetonos betonoldattal, durva töltőanyag nélkül.

következtetés

A fém és a hegesztőgép legalább egy kis tapasztalattal rendelkezik, de lehet, hogy önálló betonkeverőt készít. Természetesen csak a főbb gyártási pontokat vettük figyelembe, tehát mielőtt megkezdenénk a munkát, figyelembe kell vennünk minden technikai szempontot a legkisebb részletességgel, vagy használjunk kész rajzokat.

E munka eredménye jelentős megtakarítás lesz, ugyanakkor egyszerűsíti az építési folyamatot. A cikkből származó videóból további információkat kaphat ehhez a témához.
