Kábel a beton fűtésére: a belső fűtési rendszer megoldásának

A transzformátor nélküli beton fűtésére szolgáló kábel lehetővé teszi, hogy jelentősen optimalizálja az optimális hőmérséklet fenntartását a kikeményítő oldatban. Annak ellenére, hogy az ilyen típusú vezetők drágábbak, mint a hagyományos PNSV-vezetékek és analógjaik, a munka összköltsége jóval alacsonyabb.

A cikkünkben megmagyarázzuk, hogy milyenek az ilyen karmesterek legfontosabb jellemzői, és leírják előnyeiket is.

A hőmérséklet betonban tartása

Szabványos technika

A beton felmelegedését kábel segítségével általában akkor használják, ha télen végzett munkát. Ugyanakkor fennáll a víz befagyasztásának veszélye az oldatban, ami a cement lassabb hidratálásához és a beton szilárdságának csökkenéséhez vezet.

Ennek elkerülése érdekében az utasítás azt javasolja, hogy a következő séma szerint járjon el:

• Az oldat tömegének melegítésére egy 1,2-4 mm átmérőjű PNSV vezetéket vezetünk.

Tipp A megerősített szerkezetekhez a PVC szigetelés módosítását választják a nem megerősített szerkezetekhez - polietilén szigetelésben. Ennek oka, hogy a polietilén megolvadhat, és ez a fémkerethez rövidzárlatot eredményez.

• A drótot azonos darabokra (általában 28 vagy 17 m-re) vágják be, amelyek átmérője 30-40 mm.
• A spirális "szálak" több azonos csoportban kapcsolódnak egymáshoz, és a zsaluzatba helyezik a megerősítő ketrecbe.

• Mivel a PNSV kábel jellemzői nem teszik lehetővé a levegőben való használatát, a vastagabb huzalok úgynevezett "hidegvégét" telepítik a rendszer termináljaira.
• A zsaluzatot betonba öntik, és a kezdeti beállítás után az egész rendszer egy leereszkedő transzformátoron keresztül csatlakozik a hálózathoz. Ez a készülék beállítja a bejövő áram erősségét, amely lehetővé teszi a vezetékek hőmérsékletének szabályozását a megoldás belsejében.

A fűtőkábelek jellemzői

A fent leírt technika meglehetősen hatékony, de számos hátránya van. A kulcs a transzformátor használatának szükségessége a feszültség csökkentése érdekében.

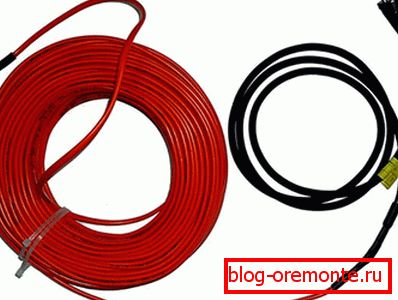

Azonban ez a terjedelmes eszköz nélkül is megtehető. Természetesen a szabványos PNSV huzal helyett különleges fűtőkábeleket kell használni, mint például a VET (Finnország) vagy a KDBS (RF). Az ilyen termékeket az ilyen tulajdonságok jellemzik:

Ezeket az eszközöket úgy tervezték, hogy 220 V feszültséggel működő normál tápegységről működjenek. A kiváló minőségű PVC szigetelés megbízható védelmet nyújt a rövidzárlat és a leállások ellen, ráadásul nem válik törékennyé akár -35 ° C⁰C, ami jelentősen kibővíti az ilyen vezetékek "klimatikus keretét".

A PNSV vezetéktől eltérően a BET és KDBS kábelek nem igényelnek trimmelést. A szelvények éleihez vége és csatlakozói vannak felszerelve, amelyek lehetővé teszik a teljes fűtési rendszer összeszerelését minimális szerszámkészlet segítségével.

Telepítési ajánlások

Előzetes számítások

A beton fűtésére szolgáló kábel kiszámítása meglehetősen egyszerű:

• Az egy köbméteres oldat fűtésére vonatkozó előírások szerint 0,5 és 1,5 kW közötti teljesítményre van szükség.
• A villamos energia megtakarítása érdekében hozzáadhat a fagyásgátló adalékokat a betonhoz, valamint felszerelheti a szigetelt zsaluzatokat. A további anyagok árát egy időben ellensúlyozza a csökkentett villamosenergia-költség.
• A szabványos vastagság átfedésekor legfeljebb 4 méteres fűtőszálat lehet négyzetméterenként elhelyezni.
• Amikor ömlesztett monolitot öntünk, a vezetők hosszú, egymástól hossza 30-40 cm-es hézagot tesznek.

Fűtőkörök elhelyezése

A saját kezű fűtési rendszer összeállítása meglehetősen egyszerű:

• Először a zsaluzatot építjük, és összeszereljük a megerősítő ketrecet.
• Aztán megbecsüljük, hogy a legmegfelelőbb a beton fűtése, és a megfelelő hosszúságú szakaszokból a kábeltermékeket összegyűjtjük.
• Leggyakrabban felmelegítik az anyag felületét, a vízszintes és a függőleges síkok egymáshoz való közelségét stb..

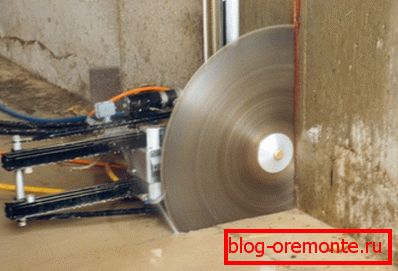

Figyelj! Nem kívánatos a tágulási ízületek átjutása, valamint azok a területek, ahol később elvégzik a betonban lévő lyukak gyémántfúrását.

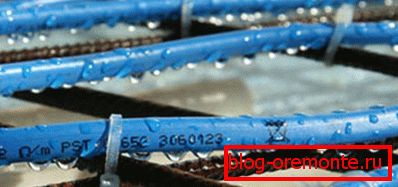

• A zsaluzat belsejében úgy helyezzük el a kábeleket, hogy minden vezeték legalább 20 cm-re fekszik a fagyasztott beton felületétől.
• A repedések és a gyűrődések megjelenésének elkerülése érdekében a polimer szigetelésnél a tekercseket simának kell lenni. A különböző modellek hajlítási sugarai eltérőek lesznek, de a legtöbb esetben a szakértők 40-50 mm-t tesznek ki - marginálisan.
• A hőmérséklet egyenletes eloszlatása a beton vastagságánál kívánatos, hogy a vezetőket egyenlő távolságra helyezzék el egymástól.. A vezetékek kereszteződése nem megengedett, és a két fűtőkör közötti minimális távolság 40 mm.

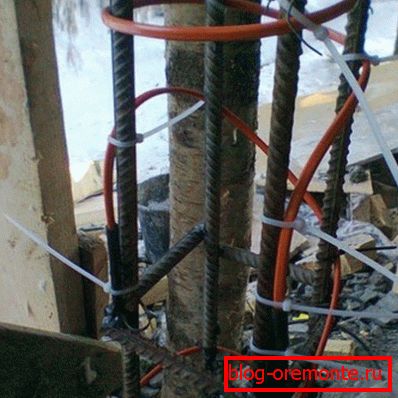

Az elrendezés után rögzítjük a vezetőket a lámpatesten. Ehhez használja a szokásos huzalt, és anélkül, hogy túlzott erőfeszítést és a szigetelés deformálódását okozza. Műanyag bilincseket is használhat.

Ezután betonba töltjük a zsaluzatot, próbálva megakadályozni a hőelemek elhelyezését. A BET és KDBS kábelek lehetővé teszik a rezgést, mivel a beton teljesen lezárható.

Az összes fektetett elemet érintkező vezetékekkel a rendszerhez csatlakoztatjuk, majd csatlakoztatjuk a tápegységhez.

következtetés

A betonra felmelegítő kábel, amely a hálózatról a leereszkedő transzformátor használata nélkül fut, nagyon kényelmes. Természetesen a költsége sokkal magasabb, mint a PNSV vezetékekénél, de másrészt lehetővé teszi a kitűzött feladat megoldását - az optimális hőmérséklet-hõmérséklet fenntartását - sokkal hatékonyabban. További információkat talál erről a témáról, ha tanulmányozza a videót ebben a cikkben.
