Hulladékanyagokból készült öntvényes betonkeverő: szerkezeti

Ebben a cikkben beszélünk arról, hogyan készíthetünk otthon készült betonkeverőt kézzel a rendelkezésre álló hulladékok és szerszámok használatával. A cikk témája sokkal fontosabb, mivel a mechanikus meghajtású keverő jelenléte garancia a kiváló minőségű és sikeres betonozásra.

Úgy tűnik, hogy ez könnyebb lehet, mert elegendő a szükséges egység megvásárlása vagy a legrosszabb kiadása. Így van, de ha az építési munkákra szánt költségvetés korlátozott, akkor a házilag készített betonkeverők pozitív hatással lesznek a kész eredmény költségére.

Annak érdekében, hogy meg lehessen határozni az optimális technológiát a keverő öngyártásához, fontolja meg a gyári eszköz készülékét és működési elvét.

Építési jellemzők

A legmodernebb betonkeverők alapja a dob, a keresztmetszet, a hegesztett fém és az elektromos hajtás.

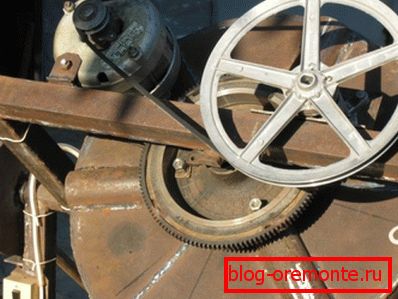

A dobot, amelyben az alkotórészeket betöltik, a gördülőcsapágyak segítségével a futófelületre rögzítik. A motor a dob közvetlen közelében helyezkedik el, és nyomatékot továbbít a lánc vagy a szíjhajtáson keresztül. A dob forgásának intenzitását a fogaskerekek szabályozzák.

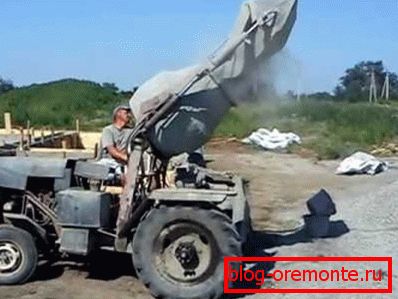

Valójában a gyári betonkeverő kialakítása egyszerű, és önállóan megismételhető bizonyos változtatások bevezetésével.

Kézzel hajtott keverőt készítünk a hordóból

Valójában a betonkeverő dob a fém hordó. Ezért az egység saját kezűleg történő előállításához a legégetettebb egy felesleges, de erősen hengeres tartály használata.

Az egység gyártására vonatkozó utasítások legfeljebb 200 literes fém hordót használnak. Az ilyen kapacitás megtalálása nem tűnik különösen nehéznek. Például használhatja a tartályt az üzemanyag alatt.

Gyártási technológia

• A hordó végeinél kezdeti szakaszban lyukakat készítünk a karimás kötőelemek és tengelycsavarok számára.
• A hordó falán oldalirányban egy téglalap alakú nyílást vágtak a rakodóajtó alatt (méretek 300 * 240 mm).
• A dob tömítettségéhez a nyílás szélét gumi vagy poliuretán tömítőanyaggal ragassza fel kívülről. Minél vastagabb a kiválasztott tömítés, annál jobb.
• Vágja le az acéllemezt az acéllemezről úgy, hogy a szélei átfedjék a kivágási nyílást..
• Csuklópántokat és megbízható záróeszközt hegesztünk a nyílás és az aknafedél széleihez. A legkönnyebb a reteszelőeszközt a sarokból a fedélhez és a hordóhoz hegeszteni. A sarkoknál lyukakat fúrtunk a csavarozáshoz.
• A következő lépésben kézi meghajtót készítünk.. Ennek a kialakításnak az elve sok szempontból hasonló a kút rotációs fogantyújának működéséhez. A tengely előkészítéséhez használjon 50 mm átmérőjű vízcsövet.
• A cső végein lévő tengelyt karimák rögzítik. A karimákat nagyobb csövek használatával lehet készíteni. A karimák hegesztett módszerrel vagy csavarozással vannak rögzítve a hordó végeire.
• A keverés alaposabb és intenzív elvégzéséhez a fésűket a hordó belsejében kell elhelyezni.. A fésűket 50 * 50 mm és 700 mm hosszúságú szögekből készítjük. A fogak a legegyszerűbbek a 100 mm-es építési szegekből, amelyek elegendőek ahhoz, hogy hegesztik az alapot. A fésűk a henger belsejében csavarozott vagy hegesztett kötéssel rögzíthetők. Rögzítse a fésűket a tengely átjárón. Általában 4-5 fésű egy szabványos hordóhoz elegendő.

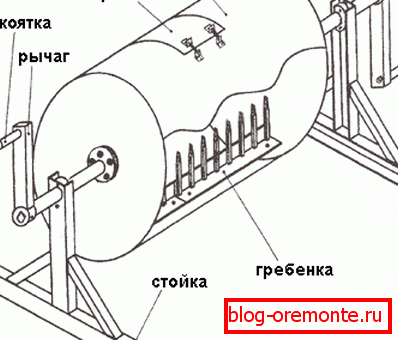

• Ezután gyűjtsük össze az állványt, amint az ábrán látható. A tengely rögzítése csapágyat igényel.

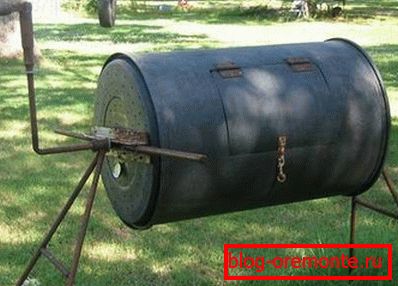

A kész egység használata az alábbiak szerint történik. A keveréket átöntik a nyíláson. Ezután ugyanazt a vizet öntik. Ezenkívül a nyílás csavarokkal van rögzítve, és a cső forgatásával továbbhaladhat.

Egy ilyen eszköz ára alacsony, míg az alkalmazás hatékonysága elegendő a betonozáshoz az egyes építmények körülményei között. Ennek a készüléknek a jelentős hátránya az oldalra rakodó ajtó korlátozott mérete.

Az ajtó kis méretei gátolják az építőanyagok be- és kirakodási folyamatát, de sajnos a hordó oldalán lévő rakodási ablak méretének növekedése negatív hatást gyakorol a betonszerkezet szilárdságára általában.

Gyártó keverő elektromos hajtással

Tehát tudjuk, hogyan készítsünk házi kézi betonkeverőt. Az ilyen berendezés előnyei nyilvánvalóak, de meglehetősen fárasztó, hogy a fogantyút nagy masszív beton alapozásra öntse. Az energiatakarékosság és az időmegtakarítás segít a meghajtó használatában.

Fontos: Nem veszteséges az elektromos motor megvásárlása újakkal, de ha van olyan régi berendezés, amelyből eltávolítható, akkor mindenképpen kihasználnia kell ezt.

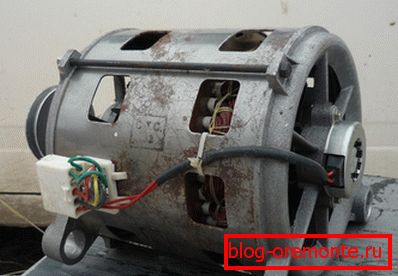

A legjobb megoldás a függőleges terhelésű szovjet minta mosógépének motorja. A modern importált mosógépekkel működő motorok nem alkalmasak, mivel vékonyak és valószínűleg nem képesek ellenállni a habarccsal ellátott fémtartály súlyának.

Ha sürgősen szükség van a keverőre, és a megoldás kis térfogatával (legfeljebb 100 literes) kell dolgoznia, használhatja a régi mosógépet a dob minimális módosításaival.

Fontos: Ha a pengéket a dob alján rögzítjük, és a készüléket 45 fokos dőlésszögben állítjuk be, elég magas minőségű megoldásokat készíthetünk, de nem használhatunk törmeléket töltőanyagként.

Ha kényelmesebb eszközre van szüksége, akkor hegesztőgépet kell dolgoznia.

Gyártási technológia

Amint azt már korábban említettük, az oldalrakodó keverők hátránya alacsony terhelési kapacitás. Ez a probléma úgy oldható meg, hogy megszünteti az oldalsó nyílást a végterhelés javára.

Tehát egy régi, de működő mosógéppel rendelkezünk motorral, ékszíjtárcsával és más szerkezeti elemekkel, akkor itt az ideje elkezdeni egy betonkeverőt készíteni.

• Kezdjük előkészíteni 3-4 db, 3 mm vastag acéllemezből 100 * 10 cm-es mérőlapátot.

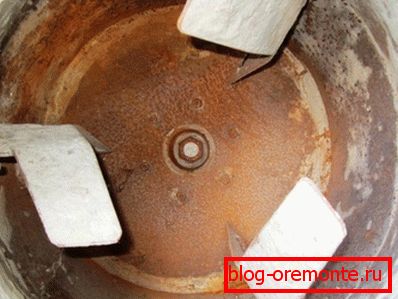

• A négyszögletes lapátok átlósan vannak hegesztve a fém hordó belsejében. A kések szöge úgy van megválasztva, hogy a megoldás a dob helyett forgó oldali helyzetbe kerüljön. Ha azonban hibát vétettél, megváltoztathatod a kapcsolat polaritását, és a hordó az ellenkező irányba forog.

• A következő lépésben a hordó széleit feltekercseljük a végtől, ahol a terhelés végrehajtódik. Így elkerülhető a keverék fröccsenése.
• A dobot, amelyen a dob helyezkedik el, 5 * 5 cm-es acél sarokból forraljuk, a keret stabilan állítható, de ebben az esetben a megoldást üsttel kell ellátni. A kirakodás megkönnyítése a lengőkeretnek köszönhető. Ebben az esetben a dob elforgatható. Ezenkívül a szállításkor lehetőség van a motorcsatlakozás polaritásának megváltoztatására úgy, hogy a dob más irányba forduljon, és a kész megoldást tolja.

• A hordót a kerethez erős fém karimával rögzítjük, amelyet csavarokkal a cső végénél rögzítünk.
• 2 erős csapágyat hegesztünk a keretbe, amelyen keresztül a tengely átmegy a karimáról a csigaházra, amelyhez a nyomatékot szíjhajtással továbbítják.

• A hajlékony mechanizmus kialakításának megkönnyítése érdekében a keretet olyan kerekekkel lehet felhúzni, mint a talicska, úgyhogy szükség esetén a szerkezet felborulhat és a kész megoldást eldobhatják.

Tápellátás

Előregyártott betonkeverők, rendszerint háromfázisú tápegységre vannak tervezve. Ez kellemetlenséget okoz, ha rendszeres tápegységet biztosítanak az építkezésen. Mivel egy háztartási mosógépből származó motort elektromos meghajtóként használunk, a szokásos kapcsolatot használjuk.

Fontos: A készülék teljes működtetése érdekében ajánlatos egy megbízható, szilárd burkolatot biztosítani, amely a kapcsolók és egyéb eszközök áramellátására szolgál.

következtetés

Most már tudod, hogy milyen csomózik egy házi betonkeverő egy hordóból és hogyan készítse el önmagát. További hasznos és informatív információkat találsz a videó megtekintésében.
