Hogyan működik a transzformátor a fűtésre

Az építkezés üteme mindig illeszkedik a tervezési keretbe az időjárási viszonyok ellenére, ezért a munkát általában télen teljes körűen végzik, és hogy a fagy ne akadályozzák, használjanak fűtő transzformátort a beton számára.

Az ilyen egységek ereje eltérő, de a tárgyak térfogatban is különböznek, ráadásul ez a módszer gyorsító, így a tél nem befolyásolja a gyártási sebességet. Az alábbiakban egy kicsit elmondunk egy kicsit az ilyen egységekről és azok használatának módszereiről, és ugyanezen témában további cikkeket mutatnak be ebben a cikkben.

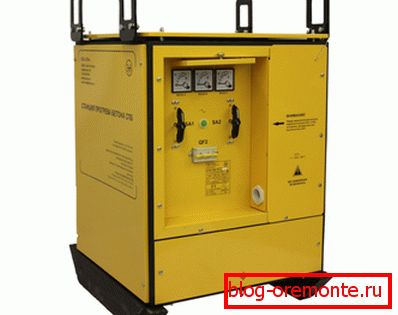

Alacsony frekvenciájú transzformátor és beton

A működés elve

A monolitikus szerkezeteknek a -4 ° C alatti hőmérsékletre történő öntéséhez a beton tömegének fűtésére szolgáló különböző módszerekhez kapcsolódnak, ezek infravörös kibocsátók, valamint a melegített oldat, meleg zsaluzat és anódmelegítők. De a leghatékonyabb és legkedvezőbb a beton fűtése az alacsony frekvenciájú transzformátor és a vezetékes PNSV (acélhuzalos vinil szigetelés) segítségével.

Mielőtt a transzformátort betonfűtéshez csatlakoztatná, a PNSV huzalból 1,2 mm keresztmetszetű csuklópántokat helyezett a megerősítő ketrecre.² legfeljebb 3 mm². Ez a kábel képes felmelegedni 80 ° C hőmérsékletre, így az oldatot 40 ° C-50 ° C-ra melegítik, és mindez a 4 ° C-os és az alatti léghőmérsékleteken történik. A legoptimálisabb fűtés a fagyos körülmények között kb. 60 m PNSV-1.2 lesz szükség a köbméteres megoldásnál.

При укладке петель следует соблюдать осторожность, чтобы не замкнуть цепь, то есть, когда вы подвязываете провод к арматурному каркасу, его изоляция (ПНСВ) попросту может перетереться о металл и петля перегорит. В таком случае определённый участок заливки останется без обогрева, что может привести к деструкции общей массы и, как следствие, железобетон окажется некачественным (см.также статью «Покраска бетонного забора: как получить долговечное покрытие»).

A bemelegítéshez az utasítás lehetővé teszi transzformátorok, például KTP-06-20, KTPTO-80, KTP-OB-160, TSDZ-63 stb.

Megjegyzés. A fűtőkör megfelelő működéséhez a PNSV vezetéknek feltétlenül a beton tömegén belül kell lennie (a csatlakozás alumínium huzalból készül). Ha a PNSV nyitva marad, egyszerűen kiég.

Olaj transzformátor. Műszaki adatok

A transzformátor száraz. Műszaki adatok

Felkészülés a munkára és a bevezetésre

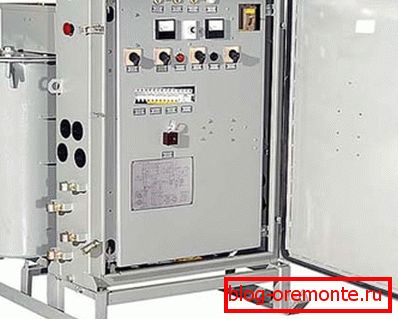

Чтобы яснее представлять себе цикл подключения и рабочий запуск, ниже будет приведена инструкция трансформатора для прогрева бетона KTPTO-80 (см.также статью «Бетонные панели для забора – преимущества и установка»).

A befecskendezett beton fűtésének minden munkáját a SNiP 111-4-80 / ch.11 és a GOST 12.1.013-7 szabványnak megfelelően kell elvégezni, amely szabályozza a munka rendjét és az elektromos biztonságot.

• Mindenekelőtt a KTPTO-t ki kell kapcsolni, és ezt úgy lehet megtenni, hogy a tápkábelt (negyedik magját) az XT6 egység N termináljához csatlakoztatja, és ezáltal a fém vezérlőkabinhoz. A transzformátor egy szánból van földelve - van egy speciális csavar az áramköri összekötéshez, és legalább 4 mm-es acélhuzalt használnak a csatlakozáshoz.
• Mielőtt a leengedő transzformátort a hálózathoz csatlakoztatná, ellenőriznie kell a szigetelés ellenállását a saját kezével, amely nem lehet 0,5 MΩ-nál kisebb, és figyelmet fordít az érintkezők sűrűségére. Az SQ1 és az SQ2 közlekedési kapcsolókat úgy kell felszerelni, hogy a transzformátor burkolatának és a PU burkolatának kinyitásakor lehetőség volt az SQ1 és SQ2 érintkezők megbízható lezárására. Ezenkívül rövidzárlat esetén feltétlenül ellenőrizni kell a biztosítékokat.
• Переключатель силового трансформатора выставляем на 55В, что будет соответствовать положению 1, а автоматический выключатель вместе с переключателем SA3 устанавливаем в положение «ВЫКЛ».
• Ezután a zsaluzathoz rögzített fűtőkör csatlakoztatható a tápkábellel, amely viszont az XTB sorkapocshoz van csatlakoztatva.

• A KTPTO bemeneten a HL1 és HL3 feszültség ellenőrzése után 380V-os tápfeszültséget kapcsolunk be, és bekapcsoljuk a QF1-et, majd ezt követően az SB1 vészleállító gomb használatával állítsuk le a vezérlést, amely után QF1 újraindul. A KL1 az SB3 gombbal működik, majd a KM1 mágneses indítót aktiválni kell.
• A működési módok megváltoztatásához fel kell emelni a transzformátorház fedelét, majd az SQ1 QF1 végálláskapcsolón keresztül automatikusan kikapcsol. Ezután kapcsolja be a feszültség lépéseit, és kapcsolja be a QF1 és a KM1 gombot.

Megjegyzés. Figyelembe véve, hogy az élelmiszerlánc a betonfűtés során életveszélyes lehet, csak a képzett személyzetet tudják ellátni a biztonsági előírásoknak megfelelően. Ezenkívül az ilyen munkavállalóknak képesnek kell lenniük arra, hogy első alkalommal nyújtsanak segítséget az áramütéshez.

következtetés

Otthoni használatra bérelhető egy használt lerakó transzformátor, mivel az építkezésen kívül máshol sem lesz hasznos. Továbbá, ha a beton öntése kicsi, akkor transzformátorként hegesztőgépet is használhat.
