Hány kocka fűrészárut kell egy 6x6-os házhoz: építési

Hány kocka faanyag van szüksége egy 6x6 házban? Hogyan számítható a fal térfogata? Mi legyen a sáv keresztmetszete? Próbáljunk meg emlékezni a memória módszerekre az egyszerű matematikai problémák megoldására.

Falvastagság

Tegyük fel, hogy korlátozzuk magunkat a külső falak építéséhez szükséges anyag mennyiségének kiszámítására. Miért? Csak azért, mert nincs univerzális módszer a rácsos rendszer és a padlók anyagának kiszámításához: a gerendák számát a projekt határozza meg; a falakban a fa nem illeszkedik az önkényes résekbe, hanem szorosan (megtanulják meghatározni, hogy hány darab van egy kockás 100x150-es gerendában).

Szóval, mi legyen a fal vastagsága?

Ezt két paraméter határozza meg:

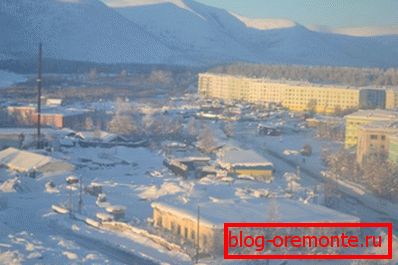

1. A hőállóság követelményei. Ez viszont az építési régióktól függ.
2. A faanyag hővezető képessége és további szigetelés, szigetelőanyag jelenléte.

Referenciaadatok

Чтобы выполнить расчеты, нам придется зарыться в справочники. Пойдем навстречу читателю и предоставим в его распоряжение ряд данных. Начнем с предписаний СНиП 23-02-2003  «Тепловая защита зданий» для разных климатических зон.

A fal hőátadásával szembeni ellenállást m2 * C / W-ban mérik, és az ország különböző városaiban a következő értékek vannak:

• Arkhangelsk - 3,57.
• Bryansk - 3,03.
• Vladivostok - 3.14.
• Vologda - 3,38.
• Kalinyingrád - 2,72.
• Kostroma - 3,32.
• Kursk - 2.99.
• Leningrádi régió - 3.1.
• Magadan - 4.47.

• Moszkva - 3.16.
• Murmansk - 3,69.
• Nalchik - 2,61.
• Perm - 3,49.
• Petropavlovsk - Kamchatsky - 3.40.
• Stavropol - 2,57.
• Szocsi - 1,83.
• Khabarovszk - 3,56.
• Yaroslavl - 3.07.

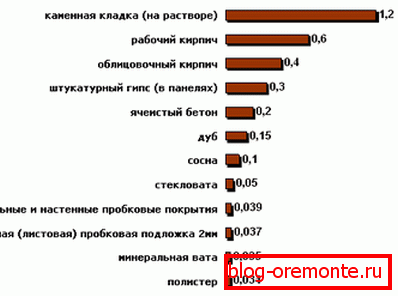

Valami hiányzik, ugye? Ó, igen: az építőanyagok hővezető képességéről.

Долго искать не нужно: сведения можно найти в приложении «Д» к тому же СНиП:

• A faanyag hővezető képessége a szálakon át (ez a fahasáb hőcserélő vektorának iránya) 0,09 W / m * C.
• Ha egy világos fenyőt cserélünk egy sűrű és tömör tölgyre, a hővezetőképesség meglepően enyhén emelkedik, és eléri a 0,10 W / m * s értéket.
• Styrofoam sűrűsége 25 kg / m3 (ezt leginkább kültéri szigetelésre használják - 0,029).
• Ásványgyapot sűrűsége 100 kg / m3 - 0,044 W / m * S, sűrűsége 50 kg / m3 - 0,035.

számítás

A tömörfa fal vastagságának megismeréséhez az igényelt melegedés mértékét szorozzuk meg, szorozzuk meg a szükséges hőellenállást az anyag hővezető képességével. Tehát Khabarovszk számára, amikor házat építenek saját kezükben, legalább 3,56x0,09 = 0,3204 méter vagy 32 cm vastagságú lucfenyő fát vásárolnia.

Azonban: az előállított fa legnagyobb keresztmetszete 240 mm-re korlátozódik. Problémák vannak!

A faanyag túl vastag falainak építésén túlmenően érdemes figyelembe venni saját költségeit is: minél nagyobb a faanyag keresztmetszete, annál nagyobb a fal négyzetméterenkénti ára. Mi a teendő

Az utasítás egyszerű:

1. Építünk egy falat, nem a hőszigetelés minőségére, hanem az erõsségre összpontosítva.
2. Külső felmelegedésünket végezzük.

Ha a fenti példában egy 150x150-es keresztmetszetű lucfenyőből állunk, akkor a fal termikus ellenállása egyenlő 0,15 m / 0,09 W / m * C = 1,67 m2 * C / W értékkel.

De 3,56-ra van szüksége! Ezért a 3,56-1,67 = 1,89 hőátadással szembeni ellenállása szigetelő ásványgyapotot biztosít.

Sűrűsége 50 kg / m3, minimális vastagsága 1,89 * 0,035 = 0,06615 méter. A gyakorlatban 10 cm-es lemezeket használhat.

Sáv száma

Tehát két dolgot kitaláltunk:

1. Nem nehéz kiszámítani a kívánt falvastagságot, de az eredmény nem mindig kielégítő.
2. Ez azonban nem okoz problémát: a falvastagság hiánya külső szigeteléssel kompenzálható.

Most menjünk vissza a cikk elejére és próbáljunk kideríteni, mennyi sáv szükséges a 6-6. Házhoz. Megoldjuk a tervezési problémát két változatban.

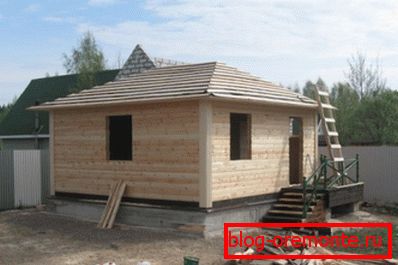

fürdőszoba

Hány kocka fa van szüksége egy 6x6 fürdő, ha:

• A 200x200-as faelem építésére használjuk, amely lehetővé teszi további szigetelés nélkül.
• A falak magassága 2,5 méter.
• A 80x200 cm-es ajtó és a külső falak ablakai vannak: két 60x80 cm-es a várószobában és 30x40 a gőzkamrában.

Véleményünk szerint:

1. A falak teljes hossza 6 x 4 = 24 méter.
2. Az ablakok és ajtók teljes területe (0,8x2) + 2x (0,6 * 0,8) + (0,3x0,4) = 1,6 + 0,96 + 0,12 = 2,68 m2.
3. A falak mínusz a nyílások területe 24 x 2,5 - 2,68 = 57,32 m2.
4. A falak térfogata 0,2 m vastagsággal 57,32 x 0,2 = 11,464 m3.

Módosítás: az anyagot mindig legalább 15 százalékos árréssel vásárolják meg. Kivétel - kész domokomplekty.

ház

Most bonyolítsuk meg a számítást. Hány fa van szüksége egy 6x6-os házhoz, ha 2 emeletenként 3 méterenként, 2 ajtó 90x200 cm-es méretben és 12 ablakban: 120x140 cm méretű és 120 x 180 cm-es méretben?

15 centiméteres fa részből állunk.

1. A falak hossza hasonló az előző példához - 24 méter.
2. Az összes nyílás területe 2x (0,9x2) + 5x (1,2x1,4) + 7x (1,2x1,8) = 3,6 + 8,4 + 15,12 = 27,12 m2.
3. A falak mínusz a nyílások 24 x (3x2) - 27,12 = 116,88 m2.
4. 150 mm vastagsággal a térfogat 116,88 x 0,15 = 17,532 m3.

Hasznos: a száraz fa sűrűsége kb. 0,5 t / m3. A falak térfogatának ismeretében könnyű nagyjából megbecsülni a tömegüket. A kiegyensúlyozott építésű ház alapjainak teljes terhelése (kivéve a nem életképes sémákat, mint a vasbeton padló a falaknál) közel azonos a külső falak tömegével.

következtetés

Reméljük, hogy az olvasó elégedett volt a mentális visszatéréssel az iskolába (olvassa el a 6x6 bar ház Projektjeit - valódi ötleteket az otthon építéséhez). Mint mindig, a videó ebben a cikkben kiegészíti ezt a témát érdekes információkat.

Sikerek az építőiparban!
