Faház 8x10: tippek az építőhöz

Mi az alapja a 8-10 féle ház építésének? Mennyi anyagot vásárolhat falaiért? Hogyan kapcsoljuk össze a fát a sarkokban és a falak egyenes szakaszaiba? A cikkben találunk választ ezekre és néhány más kérdésre.

alapítvány

Remélem

A fa viszonylag könnyű. A száraz fa sűrűsége háromszor - négyszer kisebb, mint egy piros kerámia téglaé.

Ha emlékeztetünk arra, hogy a fal anyagának legjobb szigetelő tulajdonságai révén finomabbá válhat - a következtetések nyilvánvalóak: egy faház kicsit súlyozni fog.

Milyen kevés? Számítsuk ki a ház hozzávetőleges tömegét egy 8x10 sávból. Egyetértünk abban, hogy a ház egyszintes, a falak magassága 3,2 méter. Az építőanyagként használt fa vastagsága 150 mm.

Felhívjuk figyelmét, hogy szándékosan elhanyagoljuk a nyílások és gátak területét. Az ajtók és ablakok miatt a fal tömegének csökkenését részben ellensúlyozza a szilárd záróelemek építése; Emellett feladata csak közelítő számítás elvégzése.

Annak érdekében, hogy ne bonyolítsuk a feladatot a szükségesnél nagyobb mértékben, három számításunkra építjük fel számításainkat:

• A száraz sáv sűrűsége 500 kg / m3.
• A szerkezet teljes tömege, a kiegyensúlyozott kialakításával közel azonos a külső falak dupla tömegével.
• Az el nem számolt tényezők hatásának kompenzálására (pl. A hóterhelés rendkívül havas télen) egy biztonsági tényezőt vezetünk be 1.3-ra.

Terhelési számítás

Szóval, milyen terhelésre kell számolni az alapot egy faháznak?

• A falak teljes hossza 8 + 8 + 10 + 10 = 36 méter.
• Területük 36 * 3,2 = 115,2 m2.
• A 0,15 m vastagságú térfogat 115,2 * 0,15 = 17,28 m3.
• Súly - 17,28 * 0,5 = 8,64 tonna.
• A többi szerkezet és a biztonsági ráhagyás miatt az alapot legalább 8,64 * 2 * 1,3 = 22,5 tonna terhelés alapján kell kiszámítani.

megoldások

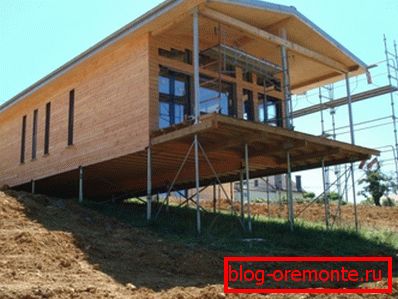

A legolcsóbb és leginkább egyetemes megoldás a rönkházak alapja a csavaros cölöpökön. Áthelyezi a terhelést a laza vagy műanyag felső rétegekről a sűrűbb rétegek alatt; ugyanakkor a csavaros cölöpök nem igénylik a terület előkészítését vagy a meredekség teraszát.

A legnagyobb vezetési méretű halom - 108/300 mm (cső / penge) - a talajtípustól függ, és a legrosszabb esetben kb. 2 tonna. Ezt az értéket előzetes geológiai vizsgálatok nélkül kell irányítani.

Nyilvánvaló, hogy egy 8x10-es profilú faanyag építése legalább 11-12 cölöpet igényel, ami öncsavarral csak 20-40 ezer rubel lehet.

Felhívjuk figyelmét, hogy az ilyen nagy változás a költség miatt annak a ténynek köszönhető, hogy nem csak különböző hosszúságú cölöpöket, hanem különböző típusú tippeket is találhat (az öntvénycsúcs ára sokkal magasabb, mint a hegesztetté), és más korróziógátló bevonattal (a galvanizált cölöpök drágábbak, mint a festettek) .

Az oszlop alapja a talajra épül, anélkül, hogy jelentős magasságkülönbségek lennének. Könnyű a saját kezével felépíteni, de ebben az esetben bizonyos mennyiségű földmunkára van szükség: a tégla- vagy kőoszlopokat 20-50 cm-re mélyítik és egy homokos ágyra szerelik fel.

A legdrágább (de a legnagyobb teherbírással is) alapja egy szalag. A 40-60 centiméter széles megerősített szalagot nem csak a külső fal, hanem a hatalmas belső válaszfalak alatt helyezik el. Először is - az egyikük alatt, amely támogatja a padlógerendákat.

Anyagszámítás

Hány bár van szüksége egy 8-10-es házra? Az iskola geometriai pályája egyszerű feladat.

A 150x150 profilsugár méretének kiszámításához a ház építésére vonatkozó utasítások a következő lépésekből állnak:

• A falak felületét elemi geometriai formák - téglalapok és háromszögek, amelyeknek ismert méretű oldalai vannak.
• A területük össze van foglalva (nyílások esetén könnyebb kivonni területüket a fal teljes területéről).
• Az eredményt megszorozzák a fa vastagságával. Az így kapott számhoz a metszéshez körülbelül 15% -ot adunk.

Tegyük fel, hogy egy 140 mm-es keresztmetszetű profilozott rúdból 8x10-et építünk. A külső falak magassága 3 méter; Az egyszerű gable roof tetőablakainak magassága ugyanaz 3 méter. A ház négy ajtóval rendelkezik, amelyek mérete 2 * 0,9 méter és 12 ablak mérete 1,2 * 1,4 méter.

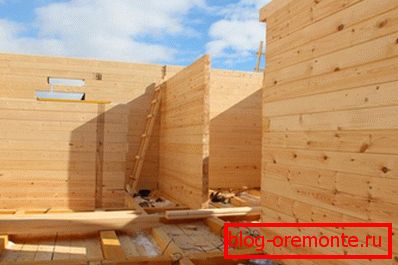

A gerenda standard hossza 6 méter. Ezért az aljzat gerendáinak támogatásához, melyeket össze kell kötni, legalább egy szilárd partícióra lesz szükségünk. A ház mentén fogjuk elhelyezni.

• Mindegyik oszlop két, három és három méter hosszú, háromszög alakú háromszög. Az egyik ilyen háromszög területe 3 * 4/2 = 6 m2, minden nyílás nélküli terület - 6 * 4 = 24 m2.
• A külső falak és a hosszirányú válaszfal területe (10 + 10 + 10 + 8 + 8) * 3 = 138 m2.
• A nyílások területe 4 * (2 * 0,9) + 12 * (1,2 * 1,4) = 27,36 m2.
• Az összes szilárd szerkezet teljes területe a rúd mínusz nyílásoktól 24 + 138-27,36 = 134,64 m2.
• A fali anyag térfogata 134,64 * 0,14 = 18,8496 m2. Figyelembe véve az állományt 22 m3 köbmétert vásárolnánk.

Ne felejtsük el: csak a falak profilozott sávjának számát számoljuk ki. A keretes válaszfalak, szarufák és gerendák külön-külön kerülnek kiszámításra; a számításhoz egy részletes vázlat előzetes összeállításához van szükség.

kapcsolatok

A fát mind a sarkokban, mind a falak egyenes szakaszain kell összekötni: hosszuk meghaladja a fa hosszát. Milyen kapcsolatok lehetségesek?

szögek

A fél-fa kapcsolat az egyik legegyszerűbb. Mindkét összekötő rúd vége a vastagság felénél van kiválasztva. Annak érdekében, hogy a szöget ne fújja, a vegyületet (mint a fa többi részét) természetes kenderrel vagy jutarosttal helyezzük.

A félcsuklós csatlakozás legfőbb hátránya, hogy a szárítás során a faanyag térfogata csökken. Ha szárított profilozott (és még ragasztott) fát vásároltunk az építéshez, a sarkokat semmilyen esetben sem fújja; de ha a fa eredetileg 30% vagy annál nagyobb nedvességtartalmú, akkor az ízületeket újra zsugorítás után újra zsugorítani kell.

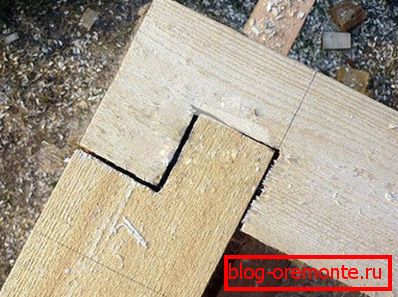

Куда более разумная альтернатива - соединение » в теплый угол» (оно же - «в коренной шип»). Шип шириной от 1/4 до 1/2 ширины бруса выбирается на торце одного из соединяющихся брусьев; сбоку второго углового бруса выбирается соответствующих размеров шип. Благодаря сложной конфигурации соединение не продувается; кроме того, оно препятствует взаимному смещению бруса.

Hasznos tudni néhány árnyalatot:

1. A horony kissé nagyobb, mint a tüske (körülbelül egy milliméter minden méretben). Le kell hagynunk helyet a pecsétnek.
2. A koronákat legfeljebb 1,5 méteres lépésekben rögzítik; ugyanakkor a lábnak a log ház minden sarkában jelen kell lennie.
3. A tüske nemcsak egyenes lehet, hanem kiterjedhet a talpról is. Ebben az esetben a kapcsolat lényegesen erősebb lesz.

Заметьте: мы рассмотрели простейшие угловые соединения без остатка, в которых брус не выдается за пределы угла. kapcsolatok с остатком надежнее и лучше защищают от сквозняков, однако увеличивают затраты на строительство.

Egyenes falak

A legegyszerűbb megoldás, ha a faanyagot egyenes falszakaszokra köti össze, a félfák hírhedt ízülete. A sarkoktól eltérően a sugár nem vízszintesen, hanem függőlegesen van kiválasztva: ebben az esetben a kapcsolat nem fúj. A műszak hiánya tüskékkel van ellátva.

következtetés

Reméljük, hogy az olvasó megtalálta a szükséges válaszokat a cikkben. Ha valami még mindig nem tisztázott - a cikk ebben a cikkben részletesebben megmondja. Sikerek az építőiparban!
