Erősített vasbeton állványok az elektromos vezetékekhez

Az erőművektől a fogyasztók részére történő villamosenergia-ellátást erőátviteli hálózatokon keresztül hajtják végre, amelyek rendszerint az erőátviteli tornyok vasbeton állványaira épülnek. Nélkülük lehetetlenné lehetett szervezni a villamos energia átvitelét hosszú távon. Ezután közelebbről megvizsgáljuk, hogy ezek a támogatások milyen típusúak és milyen típusúak.

Általános információk

Kezdetben a faszerkezetek erőátviteli oszlopokként működtek, amelyek gyorsan meghibásodtak, és nem voltak elég erejük. Következésképpen úgy döntöttek, hogy vasbeton szerkezetekkel helyettesítik őket.

A Szovjetunióban először jelentek meg 1933-ban, azonban az 1950-es években elterjedtek. Azóta a vasbeton támasztékok nagy népszerűségnek örvendenek az egyszerű konstrukció és a hosszú élettartam miatt. Ezen kívül, a tagadhatatlan előnye az alacsony ár.

A víz ellenállása és a beton magas fagyállósága miatt ezek a tartók bármilyen éghajlati körülmények között ajánlottak.

A rack típusai és hatóköre

A mai napig a következő típusú vasbeton támasztékokat gyártanak:

Cél szerinti osztályozás

Megbízáskor az állványok a következő típusokba sorolhatók:

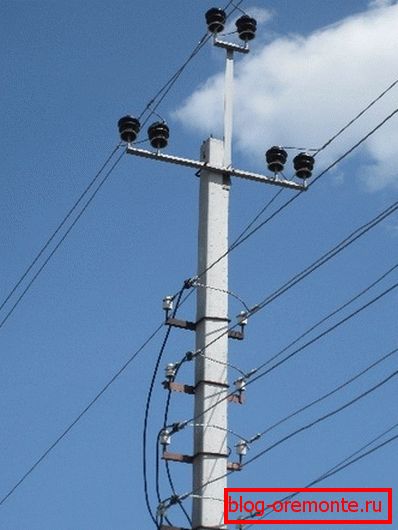

• közbülső - a kábelek és huzalok súlyának megtartására tervezték. Az ilyen szerkezetek nem horizontális terheléshez vannak tervezve. Alkalmazzon az elektromos vezetékek közvetlen szakaszaira.
• Ankernыe - a huzalok feszültségének különbségének kompenzálására szolgál. Telepítve az elektromos vezetékek közvetlen szakaszaira.

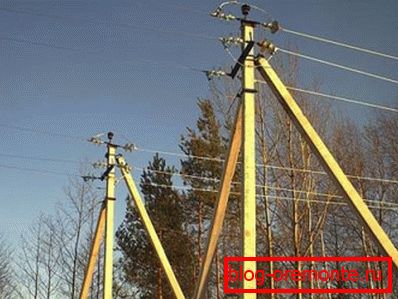

• sarok - a vezetékek feszességének kompenzálására szolgál a vágányok forgatásakor. Az áramvezetékek helyének elforgatásakor használható. 30 fokos kanyarodás esetén a közbülső sarokoszlopokat 30 ° -nál nagyobb sarkoknál horgonyzáró támasztók használják.

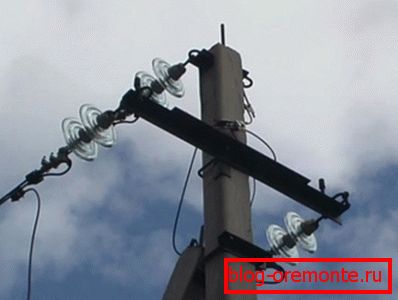

• vég - a kábelek és vezetékek egyoldalú feszességének kompenzálására szolgál a vonalak végén.
• átültetés - a kábelek és huzalok helyének módosítására szolgál.
• csomópont - az áramvezetékek ágainak megszervezésére tervezték.
• kereszt - két elektromos vezeték metszéspontjában használják.

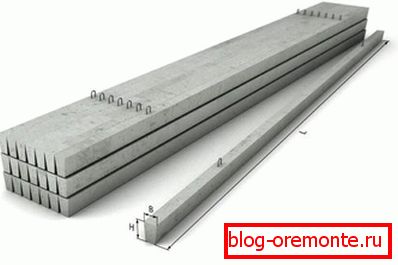

A vasbeton oszlopok jellemzői

Minden erőátviteli oszlop magas minőségű, környezetbarát anyagokból készül, amelyek megfelelnek bizonyos állami előírásoknak. Ezenkívül szigorú, többszintű minőségellenőrzésnek kell alávetni.

A speciális korróziógátló beton felhasználásával a termékek kiváló üzemidejűek. Meg kell jegyezni azt is, hogy a mérnökök folyamatosan javítják az állványok kialakítását, valamint új ötvözeteket használnak a gyártásukhoz. Ennek eredményeként a tartók erőssége és megbízhatósága folyamatosan növekszik.

Az alkalmazástól függően az állványok, amelyekből készültek, változhatnak. Például ha egy terméket olyan helyre terveznek, ahol télen súlyos fagyok vannak, akkor a betonhoz egy speciális természetes összetevőt adnak hozzá, amely megakadályozza, hogy az alacsony hőmérsékletnek kitett. A nagy szeizmikus aktivitással rendelkező területek átviteli vonalainak elrendezéséhez a falvastagság növelését támogatja.

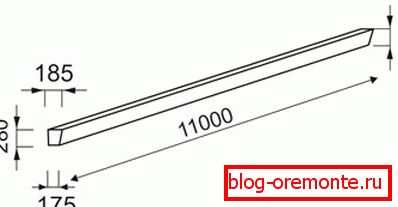

Figyelj! A rackek ára nemcsak a gyártásukhoz használt anyagokra, hanem a konfigurációra is hatással van. Például a CB 110 - 5 típusú vasbeton tartókonzolok és egyéb rögzítők jelenléte megnövekedett költséggel jár.

Ha a támaszok nagy terhelést igényelnek, abban az esetben, ha a támaszok közötti távolság kb. 300 méter, térbeli támaszokat használnak. Elemüket centrifugálással állítják elő.

méltóság

A tartók tulajdonságainak köszönhetően még kedvezőtlen környezeti feltételek mellett is alkalmazhatók, többek között:

• Szilárd, folyékony és gáznemű, nem agresszív és agresszív környezetben. Ez a tulajdonság annak köszönhető, hogy a termékek jó korrózióállóságot mutatnak.
• Az átlaghőmérséklet -55 Celsius fokot is beleértve.
• A szeizmicitás akár 7 pont.
• Olyan területeken, ahol erős szélvihar jellemzi.

Általában elmondható, hogy a támaszok alkalmazási köre nem korlátozódik a terepi jellemzőkre és a környezeti feltételekre.

Más előnyöket illetően a következő pontok kiemelhetők:

• Relatív olcsóság;
• A tipizálás és az egyesítés magas szintje;
• Hatalmas termelési bázis jelenléte az országban;
• Hosszú élettartam, amely 40-60 év.

hiányosságokat

Természetesen az előnyök mellett vannak hátrányai is:

• Vasbeton pillérek выдерживают максимальные нагрузки в несколько раза меньшие, чем металлические.
• A vonalak építéséhez kétszer annyi támogatást kell használni.
• További szállítási költségeket igényel.
• A betöltés speciális felszerelés használatát igényli, mert még a saját kezű munkások sem képesek megtenni.

Értelmezés megjelölése

A jelölés támogatja, mivel nem nehéz kitalálni, a termékkel kapcsolatos információkat tartalmaz.

A következőképpen olvasható:

• Az első betűk jelzik a támogatás típusát;
• Számok - jelölje meg a termék hosszúságát deciméterben;
• A kötőjel után a szám a kiszámított hajlítónyomatékot jelöli.

Például a CB 95 - 3:

• Rezgésállvány;
• A termék hossza 96 deciméter;
• Becsült hajlítónyomaték - 3 ts * m.

Ennek megfelelően a CB 95 - 2 vasbeton pillér ugyanazokkal a paraméterekkel rendelkezik, de számított hajlítónyomatéka 2 3 tf * m.

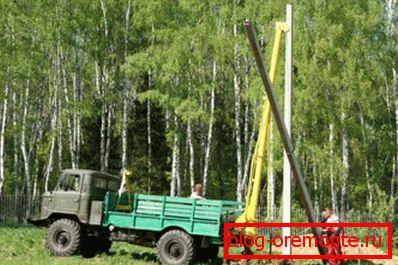

Telepítési jellemzők

A tartók rövid telepítési utasításai a következők:

• A munka a tartószerkezeteknek az útvonal mentén történő elhelyezésével kezdődik, a későbbi összeszereléshez.
• Ezután kiásották a hengeres árkot, a rack telepítésének helyén.
• Ezután az összeszerelt szerkezetek daruval vannak felemelve a tervezési pozícióba és beépített mélyedésekbe vannak beépítve. A jelentéktelen teherbírással rendelkező talajoknál a szerelvény szilárdságát úgy érik el, hogy a támasztékokat keresztlécekkel rögzítik, és speciális lemezekre helyezik.
• Ezután a gödör tele van homokkal és kavicsokkal.
• A kapcsok felszereléséhez szereljék fel a horgonylemezeket az állványok tervezett távolságától.

Figyelj! A betonlemezekkel végzett munka során mechanikai feldolgozásra lehet szükség. Ebben az esetben gyémánt szerszámokat használnak a leghatékonyabbak. Például gyémántfúrás a betonban lévő lyukakhoz a horgonyok rögzítésére vagy a vasbeton beton vágására gyémánt körökkel lehet.

következtetés

A vasbeton állványok az összes feszültségszintű vezetékek kialakításánál használatosak. Számos előnye miatt a hazánkban található villamosvezetékek több mint fele épül fel azok használatával.

Ráadásul a technika fejlõdésével folyamatosan fejlesztik a tartók szerkezeteit és anyagait, így idõvel nem veszítik el jelentõségüket. A cikkből származó videóból további információkat kaphat ehhez a témához.
