Erősített vasalat-támaszok - az ilyen típusú szerkezetek

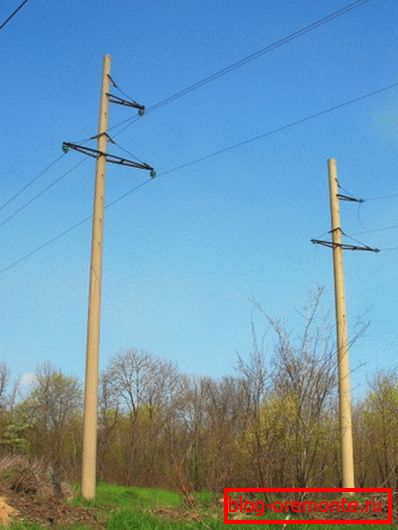

A beton támasztékok története több mint fél évszázados történelemmel rendelkezik, természetesen a modern változatok nagyon eltérnek az első termékektől. A vasbeton oszlopok a legmagasabb biztonsági és tartóssági követelményeknek megfelelően készülnek. Biztonságos azt mondani, hogy ez a lehetőség a legáltalánosabb hazánkban, az ilyen struktúrák fele konkrétumból készül, népszerűségük nem csökken a mi korunkban.
A fő előnyök és felhasználási feltételek felsorolása
Természetesen ennek a lehetőségnek a népszerűsége nem véletlen, és számos tényezőből adódik, amelyeket részletesebben megvizsgálunk:
| Alacsony ár | Az összes opció legalacsonyabb gyártási költsége az egyik alapvető tényező, mivel sok elemre van szükség, és még egy kis különbség óriási költségeket is eredményez. |
| egyesítés | Az összes terméket egységes szabványok szerint állítják elő, és ha hiányzik az egyik vagy másik lehetőség, nem lesz nehéz megtalálni ugyanezt egy másik gyártótól. Ezek nem fémszerkezetek, amelyeket gyakran speciális rend szerint gyártanak. |
| elérhetőség | Számos gyár a betontermékek gyártása érdekében támogatást nyújt, így nem lesz gond a beszállítók megtalálásában |
| minőség | A gyártási technológiát évtizedek óta fejlesztették ki, így minden tulajdonság megfelel a szabályozási és műszaki dokumentáció követelményeinek. |
| tartósság | A fémektől eltérően a beton nem hajlamos a korrózióra, és hosszú időn át képes ellenállni az agresszív hatásoknak. Az élettartam 40-70 év, ami a minőség további megerősítése |
A hiányosságok közül elsősorban a közlekedés meglehetősen nagy költségeit kell kiemelni, de figyelembe véve azokat is, a költségek nagyon demokratikusak.
Tipp Az optimális változat és a konfiguráció kiszámítása érdekében jobb, ha szakemberekhez fordulunk, gyakorlatilag lehetetlen a megfelelő képesítések nélküli projekt elkészítése.
Az SNiP 2.01.07-85 szabályozza, hogy milyen klimatikus zónákban engedélyezik a támogatások használatát, és milyen követelményeket kell teljesíteniük. A betonelemek kitűnő munkát végeznek funkcióik mellett akár -55 fokos hőmérsékleten is, és képesek ellenállni a sokknak akár 9 pontot is.
A vonalak telepítésének folyamata nagyon fontos, az alábbiak szerint hajtható végre:
- Először is, a teljes szerkezet vagy részek szállítása a telepítés helyére történik.
- Ezenkívül az elemek a projektdokumentáció által meghatározott intervallumon keresztül kerülnek a jövő sorába.
- A következő szakasz furatok vagy lyukak fúrása. Olyan helyeken, ahol instabil talaj van, telepítőlemezeket kell telepíteni.
- Ha késedelemre van szükség, a hajtólemezek, lemezek vagy egyéb szerkezetek meghatározott távolságra vannak a projektnek megfelelően.
Ne felejtse el! Ha meg kell erősíteni a támasztékokat a keresztlécekkel, akkor különleges technikára van szükség ezeknek az elemeknek a vezetéséhez.

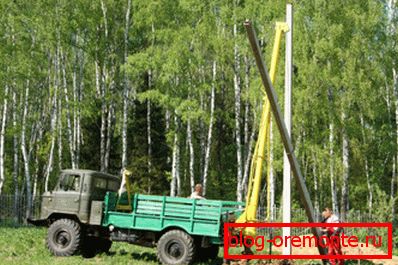

- Az utolsó lépés az összeszerelés (ha szükséges) és az elemek emelése az azt követő rögzítéssel. A termékek méretétől és súlyától függően különböző technikák alkalmazhatók - olyan kis eszközökből, amelyek kombinálják a fúrást és a betonoszlopok beépítését nehéz teherbírású darukkal.
Milyen jelek szerint e csoport konstrukciói minősülnek?
Amint azt fent említettük, a termékeket egységes szabványok szerint gyártják. De számos osztályozás létezik, amelyek szerint a különböző lehetőségek megválasztása történik, ez a tényező, amelyet ebben a szakaszban fogunk megfontolni.
A rendeltetési helytől függően
Mint ismeretes, minden egyes megerősített betonponyvát bizonyos funkciók elvégzésére tervezték, természetesen a tervezési megoldások különbözőek:
- Középszintű támogatás - a munka legelterjedtebb és népszerűbb eleme. Az elektromos vezetékek minden közvetlen szakaszán használják, és csak a vezeték és a kábel súlyát tartják karban a vízszintes erők további hatása nélkül.
- A végelemet az egyes sorok végén használjuk. Fő célja az erőkifejtés kompenzálása, ami a vezetékek és kábelek egyoldalú feszességét eredményezi.
- Kereszttartót használnak, ha két vonal keresztezi egymást. Ezt az elemet a megnövekedett szilárdság és a tervezési jellemzők jellemzik, az adott felhasználástól függően.
- Az ágakhoz elágazó támasztóelemek készülnek. Számukat a projekt határozza meg.
- A saroktartó elemnek ellenállnia kell az összes kanyarban előforduló oldalirányú terhelések összegének. A tervezés a forgásszög függvénye, a megerősített rendszerek leggyakrabban használatosak, ez garantálja a tartósságot még a legnagyobb terhelésnél is.
- Átmeneti elemeket használnak a természetes eredetű különböző akadályok leküzdésére. Méreteik, konfigurációjuk és egyéb jellemzőik függenek az egyes esetektől, és a tervezési szakaszban vannak meghatározva. Egyesek telepítéséhez különleges utasítások szükségesek.
A láncok kialakításától és számától függően
A leggyakrabban használt típusok a következők:

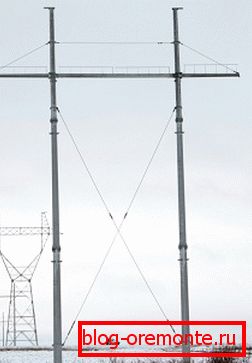

- Szabadonálló portál támogatás belső csatlakozásokkal: ilyen betonszerkezetben az erő két állvány összekapcsolásával érhető el, így a rendszer erőssége jóval magasabb.
- Gantry típusú rendszerek: ebben az esetben a merevséget úgy érjük el, hogy az egyes elemek helyzetét megnyújtjuk és rögzítjük.
- Szabadon álló elemek egy, két és különböző számú állványokkal.
- Rendszerek, amelyeknél a rackek száma eltér (a vonal jellemzőitől függően a projekt határozza meg).
Az ilyen kritérium, mint a láncok száma, nagyon egyszerű:
- Egylánc.
- Dupla áramkör
- Többláncos.
Természetesen egy vagy másik opció és telepítési munka kiválasztása az érintett szervezetek által történik, szinte lehetetlen saját kezűleg csinálni, és nem valószínű, hogy megkapja a megfelelő engedélyt.
következtetés
A megerősített beton erőátviteli tornyokat természetesen leggyakrabban a szervezetek használják, így az információ csak tájékoztató jellegű. Pontosabb tájékoztatáshoz forduljon az illetékes hatósághoz. A cikk ebben a cikkben segít megérteni néhány árnyalatot még jobban.
