Betonszivattyúkoncepció és jellemzők

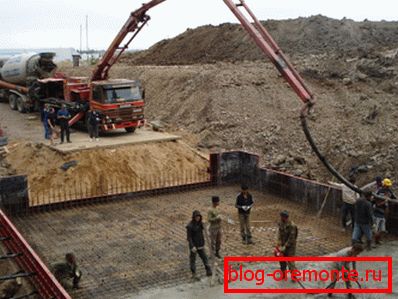

A legtöbb nagy építőipari vállalat betonszivattyúkat használ. Segítségükkel a keveréket a lehető legrövidebb idő alatt szállítják alapok, különböző monolitikus szerkezetek gyártásához. Ebben a cikkben ismertetik és áttekintik a targoncára szerelt eszközöket, például egy betonszivattyúban.

Hogy működik

Az ilyen berendezés fő célja a kész betonoldat vízszintes vagy függőleges irányú öntésére szolgáló betáplálás, amely 60-120 mm-en belül van. Szereljen fel teherautó-szerelt betonszivattyút az alvázon, a hajtás hidraulikus.

Az itt elhelyezett gém több csuklós csatlakozású szakaszból és egy konkrét csővezetékből áll, amelyen keresztül egy konkrét oldat halad, meghatározott arányban összekeverve. Általában nem kézzel csinálják őket, de központilag egy gyárból az építési terv által meghatározott helyre, vagy egy mini betonüzem segítségével történik a helyszínen.

Figyelj! Nem használhatja a berendezést a megoldás gyártásához, a telepítés csak egy pontról egy másikra szivattyúzza, megkönnyítve és gyorsítva az építési folyamatot.

tartozékok

A betonszivattyú kialakításának számos olyan eleme van, amellyel működik és szállítja a kész keveréket.

A fő összetevők:

• beton szállító hengerek;
• gidrocilindry;
• dugattyús csoport;
• vételi csatorna;
• konkrét csővezeték.

A hidraulikus munkahengerek segítségével a beton szállítóhengerek dugattyúi bizonyos időközönként mozognak. Az utasítás egyszerű, e folyamat során elkészül a kész habarcs, amely ebben a pillanatban a befogadó tölcsérben van, és a csővezetékbe szállítják, a munkateljesítménynek megfelelően.

tulajdonságok

Az alábbiakban figyelembe vesszük a betonszivattyú műszaki jellemzőit:

1. A hidraulikus meghajtó segítségével a megoldás szabadon mozog a beton vonalon keresztül, ráadásul a hajtás több feladatot is ellát - a kapacitást és a munkanyomást úgy állítják be, aminek köszönhetően minden egység és mechanizmus meglehetősen finom üzemmódban működik.
2. A hidraulikus meghajtású és kétdugattyús motorral ellátott betonszivattyúk biztosítják az oldat adagolását 5 m-re³/ s до 65 м³/ s.
3. A különböző betonkeverékek maximális betáplálási távolsága nem több, mint 400 m vízszintes irányban, és legfeljebb 80 m függőleges.

A teljesítmény kiszámításához a következő képletet használjuk: П т = I • A • kH • n • 3600, ahol:

• I - dugattyú löket (m);
• És - a dugattyú (m) része;
• kN a beton szállítási henger oldatának töltési tényezője (0,8-0,9);
• n a dugattyú kettős lökete.

A modell egyik fő jellemzője a mobilitás mellett a teljesítmény, amelyet a betoncső és a boom paraméterei határozzák meg. Meg kell mondani, hogy az építési költségek nagymértékben növekedni fognak, ebben az esetben a munkaerőforrások gyorsasága és megtakarítása kompenzálja.

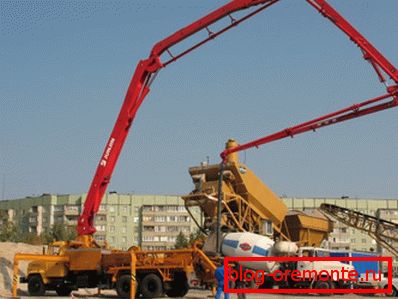

Az elosztó boom a szabványos berendezésen három részből áll, amelyek csuklós csatlakozással vannak összekötve. A vázra szerelt forgókarral van ellátva, és kereten van. 360-at fordul elő? és a munkahossza nem haladhatja meg a 19 métert.

A berendezés hőmérséklete -5 ° C és +40 ° C közötti, 380 V tápfeszültség mellett működik. Van olyan módosítás, amely lehetővé teszi, hogy autonóm üzemmódban működjön, majd a berendezés dízel üzemanyaggal üzemelő motorral van felszerelve. Teljesítménye kW-ban mérve és a modelltől függ.

típusok

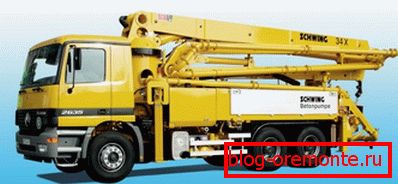

Az autóbeton-szivattyút speciális berendezéseknek nevezik, amelyek betonszivattyúzására szolgálnak. A helyhez kötött betonpumpa ellenére egy mobil alvázra van szerelve, így a kész megoldás közvetlenül a munkahelyre szállítható.

Ezzel a szállítással csökken a szivattyú teljesítménye, de hatékonyabban tudja használni. Az automata szivattyúk bármilyen típusa nem képes nagy mennyiségű oldat szállítására.

Tanács: ne aggódjon ilyen problémával, mivel sok építési projektre nincs szükség nagy teljesítményű berendezésre.

Jelenleg a betonszivattyúk típusai csoportonként oszlanak el az óránként szivattyúzott betonok számával:

Az építőiparban vannak olyan osztályozások is, amelyek szerint az autóipari betonszivattyúk fajtáinak forgalmazása.

Például egy nyíl méretei, vagy ha lehetséges, kiterjesztése:

1. Ha elemezzük a jelenlegi installációs modelleket, az utolsó paraméter a 22-64 méteres tartományban változik.
2. Bonyolult objektumok esetén, amelyeknél nem lehet beállítani az autót, használjon nagyobb arányú egységeket.

Az egyik fontos tényező az a magasság, amelyre a gém felemelhető.

Tipp: a számításnál figyelembe kell venni, hogy annál nagyobb a magasság, annál erősebb a szivattyú motorja.

Attól függ, hogy a gravitáció megakadályozza a megfelelő beépítést egy magasabb szintű konstrukcióban, ezért a magas épületek magas színvonalú felépítéséhez erőteljes felszerelésű motorok használata szükséges.

következtetés

Из статьи стало понятным, что автобетононасос обладает большим плюсом - мобильностью. Хотя при этом и снижается его мощность, но данный недостаток не всегда востребован на строительной площадке. Существует несколько типов такого оборудования, которое отличается между собой габаритными размерами, количеством подачи раствора и вылетом стрелы (см.также статью «Контроль качества бетона – залог безопасного строительства»).

A jelen cikkben szereplő videó segít megtalálni a témával kapcsolatos további információkat.
