Betonból készült zsaluzatok: alapvető jellemzők, szerkezeti
Elkezdtétek építeni és konkrét struktúrákat terveztek a saját kezével? Ebben az esetben nem teheti meg anélkül, hogy helyesen készített zsalut. Meg fogjuk mondani erről a struktúráról és arról, hogy miként tehetjük meg magunkat ebben a cikkben.
Főbb jellemzők
A beton zsaluzat speciális vagy törmelék anyagból készült előregyártott szerkezet, amelyet a megoldás feltöltésére és egy vagy más konkrét termék kialakítására terveztek. Ennek az épületnek a alapja a formázó elem, amelyet speciális tartókkal vagy kötőelemekkel megfelelő helyzetben tartanak.
Fontos: Tudta-e, hogy a zsaluzat használatának kezdete az ókori Egyiptom idejéig tart? Van egy elmélet, hogy a piramisok építésének blokkjait nem kőből vésették, hanem különböző geopolimer betonokból külön összeállítható formákba öntötték.
A cementtartalmú habarcsok használatának hosszú távú történetében számos különféle zsaluzási rendszert fejlesztettek ki. De a változtatások sokfélesége ellenére ezek a struktúrák többé-kevésbé hatékonyan hajtják végre az összecsukható formák funkcióját.
Az összeszerelés közvetlenül az építkezésen történik. A betonozás végén az űrlap megszűnik.
Ha az összeszerelés során különleges alkatrészeket használtak, későbbi használatra van szükség. Ha az űrlapot rögtönzött eszközökből gyűjtötték össze, amelynek ára alacsony, az összetevők lebontása után építési hulladékként lehet ártalmatlanítani.

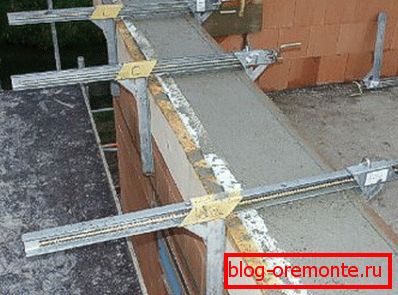

Néhány tárgy építésénél rögzített zsaluzatot használnak, amelyet a betonozás befejeztével nem szétszereltek, hanem a fő szerkezeti elemekkel együtt használják.
Összecsukható zsaluzási rendszerek követelményei
A habosított betonhoz vagy a sűrűbb és nehezebb megoldásokhoz tartozó zsaluzatoknak számos követelménynek kell megfelelniük az erő, a térbeli helyzet stabilitása és a geometriai szabványméretek pontossága tekintetében.
Fontos megérteni, hogy a forma összeszerelésének minősége nem csak attól függ, hogy a betonszerkezet készen áll-e a tervezési paraméterekhez, hanem az öntött beton termékek felületének textúrájához is. Ezért fontos, hogy szakszerűen közelítsük meg az előkészített formanyomtatványok előkészítését.
A betontermékek és a monolitikus betonszerkezetek zsalu gyártását a GOST 52085-2003 szabályozza.
A zsaluzási rendszerek típusai és azok besorolása
A beton létraszerkezetét, valamint a más szerkezeti elemek öntésére szolgáló öntőformát különböző jellemzők és paraméterek szerint osztályozzák:
- Az eltávolítható és nem eltávolítható változatok a hajtás paraméterei szerint különböznek.
A cserélhető típus módosításai széles körben elterjedtek mind az építőiparban, mind az alacsony emelkedésű lakóépületek építésében. A nem eltávolítható módosításokat általában nagyméretű ipari létesítmények építésénél használják, ahol később védőfunkciót végeznek.
- A célnak megfelelően a zsaluzat falak, padlók, oszlopok, felvonóaknák, alapok stb.
- A felhasznált anyagoknak megfelelően a zsaluzási rendszerek lehetnek fa, fém és polimer.

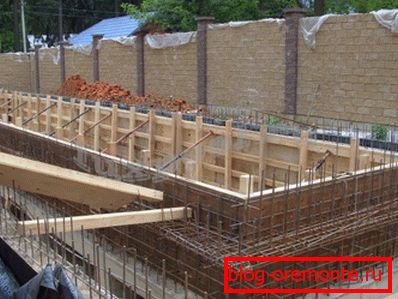

- A legelterjedtebb az egyedi konstrukcióban kapott fából készült zsaluzatot.
Az ilyen struktúrákat mind a laminált rétegelt lemezhez speciálisan megvásárolt, mind a régi, nemkívánatos lemezek felhasználásával lehet felállítani.
Általánosságban minden faépítmény eltávolítható, mivel ha a faanyagot a már öntött szerkezeti elemeken hagyja, idővel rothadás kezdődik, és a fa összeomlik.
- A fém zsaluzatok eltávolíthatók és nem választhatóak. Az ilyen szerkezetek korrózióálló fémek és ötvözeteik felhasználásával készültek.
Ezeknek a formáknak az ára sokkal magasabb, mint a fából készült analógok költsége, amely egyébként a működésük tartóssága és egyszerűsége által indokolt.
- Polimer zsaluzat - ez egy viszonylag új technológia, amelynek értelmében a nem kivehető rendszereket gyártják, amelyek a legkedvezőtlenebb éghajlati körülmények között történő létesítmények építésénél használatosak.
Leggyakrabban az ilyen formák előállításához használt polisztirol, jellemző a kis súly és ellenállás a túlzott nedvességet. By the way, a hőszigetelt zsalu használják a téli betonozás polisztirol.
Fontos: A monolitikus beton zsalu rögzítését szakszerűen és rendkívüli gondossággal kell elvégezni. A rendszer összeszerelésének pontatlansága miatt hiányosságok és szabálytalanságok alakulhatnak ki, amelyek negatívan befolyásolják a kész beton termékek minőségét, majd a betont gyémánt körökkel kell vágni.
Építési jellemzők

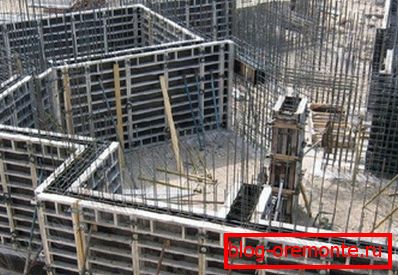

A falak építésénél használt ipari zsaluzási rendszerek három típusból állhatnak:

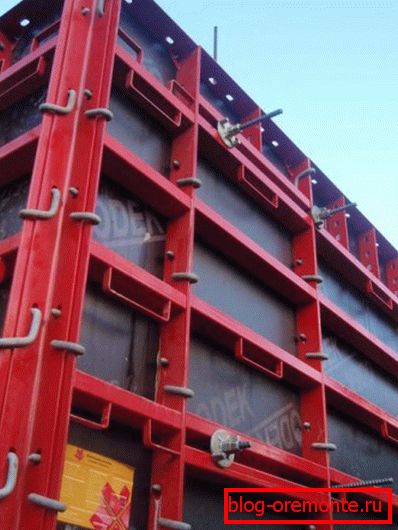

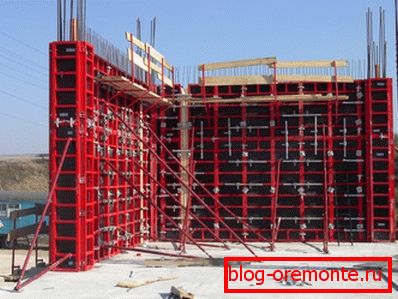

- Keretmódosítás keretpajzsokból, rögzítőelemekből és kötőelemekből áll. A keretpajzsok középpontjában a fém keret erősített bordáit használják.
A zsaluzatlap közvetlenül a támasztó keretre van szerelve, amely a habarcsot képezi és tartja.
Az üreges profilból álló speciális keretek a végek deformációjának megakadályozására szolgálnak az alakzat szétszerelésénél. A fém szerkezeti elemek alkalmazásával nem csak a zsaluzat mechanikai terhelésekkel szembeni ellenállását, hanem a szereléshez szükséges időt is csökkenti.
- A gerenda zsaluzat gerendákra, lemezekre, rögzítőkre, támasztékokra és csavarokra épül. A kivitel műanyag vagy fém fúvókákkal és rögzítőkkel történik.
A rendszereket ipari méretekben gyártják, ezért a szabványos méretű gerendák normalizálva vannak a felcserélhetőség biztosítása érdekében.
- Az alagút zsaluzatát vízszintes és függőleges panelekből álló fél szakaszok alkotják. Ez a design a falak és mennyezetek egyidejű öntésére szolgál tipikus tárgyakban. Az ilyen szerkezetek felszerelése speciális felszereléssel történik.

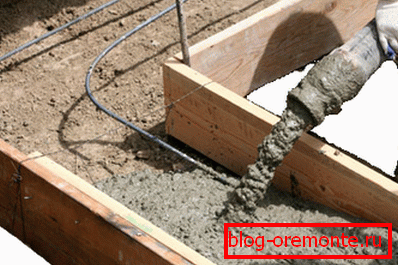

Építési technológia zsaluzó szalagalapú öntvényekhez
Most, hogy van egy általános elképzelésünk arról, hogy milyen formák vannak a különböző tárgyak vagy struktúrák öntéséhez, nézzük meg konkrét példával, hogy mi az utasítás a zsalu összeszerelésére a csíkalapozások öntéséhez.
Például a szalagalap kiválasztása nem véletlenszerű, mivel ez az alapítvány, amelyet általánosan használnak könnyen megvalósítható megoldásként.
A kezdeti szakaszban megfelelő anyagot kell választania, amelynek mind tartósnak, könnyen feldolgozhatónak és viszonylag olcsónak kell lennie. Az anyag ára lényeges tényező, hiszen attól függ, hogy a zsaluzat költsége 1 m3 betonra számít-e.
A legjobb megoldás minden szempontból egy 100 * 25 mm keresztmetszetű lemez lenne. A fűrészáruk előnye az, hogy képesek gyorsan összeszerelni a lapokat. Természetesen vannak táblák szélesebbek, amelyek sokkal könnyebb összeszerelni táblákba, de az ilyen fűrészáru költsége több.
A pajzsok szerelési utasítása semmi bonyolult. Meghatározzuk a zsalu magasságát, osztjuk meg ezt az értéket a tábla szélességével és szerezzük be a szükséges táblák számát. Rendszerint betonozásra szolgáló formák készítésénél 5-6 választott táblát használunk.
A táblák laposan egymás mellett feküdtek. Ezután mérje meg a pajzs magasságát és levágja a lapok darabjait a keresztirányú szereléshez.
Ezeket a lapokat előre rögzített pajzsokra helyezzük. A kereszttartók csavarokkal vannak felszerelve.
Fontos: Ne használjon körmöket, mivel a csavarok eltávolításakor könnyebbé válik, mint a táblák megverése.
A pajzs méretét olyan módon határozzák meg, hogy magassága 10-15 cm-rel legyen a tervezett alap felső pontjánál.
Ezután a pajzsokat a feltárt árok szélességébe merőlegesen állítottuk be. Természetesen a pajzsok oldalra fognak esni, ezért ebben az esetben nem tudnak kellőkellékek nélkül.
Külső kellékek a táblák maradványaiból készülnek. Ehhez megmérjük a pajzs tetejétől a földig terjedő átlós távolságot.
A tartalék egyik végén 45 fokos vágás készül. Ebből a célból a fedélzetet a pajzs ellen támasztjuk alá, és a másik végével a földhöz ragaszkodunk. Ezután rögzítse a biztonsági csavarokat.
A tetején a zsaluzat telepítése támaszt. Ehhez a lapokat az alak szélessége mentén vágjuk, amely 60 cm-es lépésekben történő rögzítés után megakadályozza a pajzsok elterjedését, miután a beton a zacskóba kerül.
Fontos: Még a zsaluzat építésének tervezési szakaszában is szükség van technológiai lyukak szervezésére a szellőzés, vízvezeték stb. Ha ez nem történik meg időben, a betonban lévő lyukak gyémánt fúrására lesz szükség.
következtetés
Most már tudod, milyenek a különböző típusú átnyúló zsaluzási rendszerek. Ezenkívül általános elképzelésed van arról, hogyan lehet ezeket a struktúrákat összeállítani a saját kezeddel (itt megtudhatod, hogyan és hogyan lehet betonozni).
Ha bármilyen kérdése merülne fel, kérjük, nézze meg a videót ebben a cikkben.
