Beton tömbök fbs: a formatervezési minták előnyei, a blokk

Az alapítvány, mint ismeretes, az egész struktúra alapja, a ház ereje és tartóssága a lefektetés minőségétől függ. A legáltalánosabb a csík alapja. Több mint fél évszázada az FBS blokkokat használják ilyen szerkezetek rendezésére, mind az ipari, mind a lakóépületekben. Ezután részletesen elemezzük, mi az oka az ilyen népszerűségnek.

Fotóblokk FBS.

Mi egy konkrét blokk FBS

Amint azt a név is jelzi, egy monolitikus betonból készült szerkezet. Túlnyomóan minden blokk belső megerősítést kap. Ezek a rajzok vibropresszusokat használó speciális berendezéseken készülnek, és a megnövekedett szilárdsági jellemzőkkel jellemezhetők.

A jelölés tekintetében abc rövidítéssel és a termék bizonyos paramétereit jellemző számmal áll. Az FBS falblokk. A digitális sorozat 3 számból áll, amelyek a termék hosszát, szélességét és magasságát jelzik. Minden adat deciméterben van.

Így például egy FBS 24 4 6 beton blokk egy szilárd, öntött, megerősített, monolitikus blokk, amely 2,4 m hosszú, szélessége 400 mm, magassága 600 mm. Néha a jelölés végén fel lehet tüntetni egy betűt, amely a gyártáshoz használt összetétel típusát jellemzi. Általános szabály, hogy nehéz beton, például az FBS 24 6 6 T, egy 2400x600x600 mm méretű, nehéz betonból öntött blokkot jelent.

A növények gyártói meglehetősen széles termékválasztékot kínálnak. Ezek mindegyike betonból van betonozva a B7.5-től B15-ig. A gyártási technikákat és paramétereket a GOST 13579-78 szerint szabályozzák.

Fontos: minden hasonló termék a végrészeken egy speciális hornyot tartalmaz, amely a blokkok egymáshoz való rögzítésére alkalmas, cementhabarcsokkal.

A termék jellemzői.

Milyen előnyökkel jár a formatervezés?

  1. Ha összehasonlítjuk a monolitikus és a blokk alapot, akkor monolitikus struktúra öntése esetén nehéz elérni a betonblokk ilyen szintű mortalitását.
  2. Egy ilyen konkrét alapozás egyfajta fektetés, ahol minden szakasz mereven rögzítik egymást, és kölcsönösen támogatják egymást.
  3. Mint tudják, a beton 28 napon belül érlelődik. A blokk alapja több nap alatt is felszerelhető.
  4. A nagy szilárdságú betonokból készült szerkezeteknek egyedülálló tulajdonságai vannak a fagyállóságnak és a vízállóságnak, ami lehetővé teszi a használatukat mindenütt a távol-északra.
  5. A gyártási technológia nem igényel nagy tõkebefektetéseket, már régóta ellenõrzött és hibás. Emiatt a legtöbb termék ára a fogyasztók széles köréhez elfogadható.
Vázlatblokk.

Melyek a hátrányok

  1. Egy monolit szerkezet feltöltése a saját kezével, bár sokkal hosszabb időt vesz igénybe, a tulajdonosok körülbelül egy harmada olcsóbbak lesznek.
  2. Az ebbe az osztályba tartozó vasbeton termékeknek nagy tömegük van, ami speciális felszerelést igényel a szállításhoz és a beszereléshez. És ez a technológia bérlésével járó többletköltségekkel jár.
  3. A blokkok elhelyezését cement-homokhabarcson végezzük el, és ideális telepítési minőség mellett az alapzat tömítése nem elegendő. Ennek eredményeképpen az ilyen szerkezetek többsége szükségszerűen további vízszigetelő réteggel van felszerelve.

Fontos: egyes szakértők hibásan blokkolják a blokk alapjait. De a hírhedt Hruscsov ezen az alapon megbízhatóan több mint fél évszázadon keresztül áll. Ebből arra következtethetünk, hogy az FBS blokkjain épített magánház többszörös biztonsági tartalékkal rendelkezik.

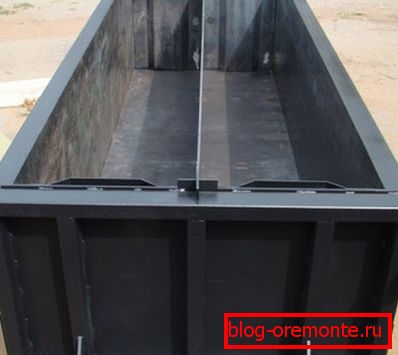

Öntőformák.

A tömb alapítvány elrendezésének finomságai

Nem mondható el, hogy a telepítési kézikönyv túlságosan bonyolult, de a monolitikus struktúra öntésével összehasonlítva léteznek bizonyos árnyalatok. Ezután elemezzük lépésről lépésre, hogy mire kell figyelnünk.

Alapítvány elrendezése.

Projekt előkészítés

A ház építése meglehetősen bonyolult és felelős ügy. Ezért az építés megkezdése előtt mindent körültekintően és körültekintően kell kiszámítani és elkészíteni.

Különösen a következő adatokra lesz szüksége:

  • Először meg kell tudnod találni a talaj fagyasztásának mértékét a régióban. Ez az érték nem állandó, és függ az éghajlati zónától és a szerkezet helyétől, például egy dombon, a talaj mélyebben fagy, mint az alföldi területeken. Oroszország középső részén az átlagos érték 1200 mm, délen pedig 600 mm.
  • Az árok mélységének kiszámításánál legalább 100-200 mm-t kell hozzáadni a talajfagyasztási szintre vonatkozó táblázatos adatokhoz, így a fagyás és a felolvasztás során fellépő fagylyukasztó erők nem szorítják vagy deformálják a szerkezetet.
  • Nagy jelentőséggel bír a felszín alatti víz előfordulási szintje. Ha a ház a faluban épül fel, akkor a legjobb megoldás a szomszédok meghallgatása. Ha a terep nem ismert, elhagyatott, akkor szükség lehet a hidrogeológiai kutak fúrására, és itt nem lehet szakemberek nélkül.
  • Szüksége lesz továbbá a terület geológiájára vonatkozó információkról is, vagyis arról, hogy milyen talajra kell építeni. Mennyire stabil, van-e úszó a térségben, és a talajnak a fagyásnak való kitettség szintje.
  • A szerkezet mélysége és vastagsága a jövő szerkezetének hozzávetőleges súlyától függően számítható ki. Természetesen jobb, ha a komoly épületek kiszámítását szakemberekre bízzák, de ha egy fürdőházat vagy egy kerti házat építesz, akkor egy online számológép alkalmas erre.
  • Még vannak adatok a terület szeizmikus tevékenységéről. De szerencsére hatalmas országunk nagy része stabil mutatókkal rendelkezik.
FL rajzblokk.

Építési könyvjelző

Ha minden adat ismeretes, és az alaprajz elkészült, akkor közvetlenül a fülre léphet.

  • Minden ilyen munka a terület megjelölésével kezdődik.. A jelölés a támaszok (jelzőfények) és a gödör határait meghatározó halászháló vagy kötél segítségével történik. Érdemes többször megmérni, mind a kerület, mind az átló.

Tipp: ha kotrógéppel használja az ásatásokat, akkor miután befejezte a munkálatokat, az ásatás határait kézzel vágja le. Az alapnak vízszintesnek kell lennie, és a falaknak simának kell lenniük.

A párnára szerelhető rendszer.
  • Ha nem veszi figyelembe a nagyon könnyű építési típusú fából készült fürdőt, akkor minden más épületnél a szakértők tanácsot adnak a párnák felszerelésére. Ez kétféle módon hajtható végre.
  • Stabil talajokon csak 100 mm vastagságú homoktörött kőhulladékot kell kovácsolni, és meg kell erősíteni a vasbetonpárnát a tömbök alatt. A dokumentumokban FL-ként van címkézve. És mégis, az ásatás e különleges szerkezet szélességében ás, így van egy hely a vízszigetelés megszervezéséhez.
  • Bonyolult talajfajták esetében a homokkembrán dömping mellett az önszintező öv felszerelésére is szükség lesz.. A heveder megbízhatósága megduplázódik, ha először 100 mm-es "karcsú beton" réteget töltesz be, és egy monolit betonpárnát szerel rá. Hatalmas épületek esetében kívánatos megerősíteni. Az építés csak a beton teljes érlelése után folytatható.

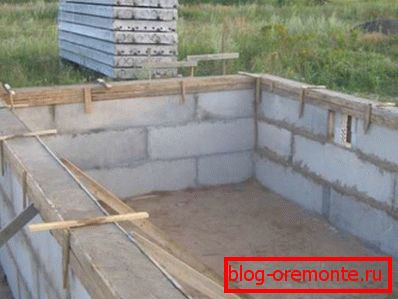

Alapítvány vasbeton övvel.
  • Ezután először az alátámasztó sarkoknál és tovább a teljes kerület mentén telepítik az FL párna beton blokkjait. Ezután elkezdheti az FBS blokkolását.
  • Amint korábban említettük, a szerkezetek a téglafal elvére épülnek, azaz nem szigorúan függőlegesen, hanem a sorok közötti eltolással. E tekintetben általában különböző méretű termékeket használnak. A sorban lehet több teljes méretű FBS 24 6 6 blokk, és kiegészíti az FBS 12 6 6 lefektetését.

Fontos: komplex kapcsolatok telepítéséhez egy további betonblokk FBS 6 4 3 és néhány dimenzió közel van hozzá. A GOST 13579-78 szerint ezek az elemek megerősítés nélkül készülnek, de nagy szilárdságú betonokat használnak. Bár a testre szabott is megerősítheti őket.

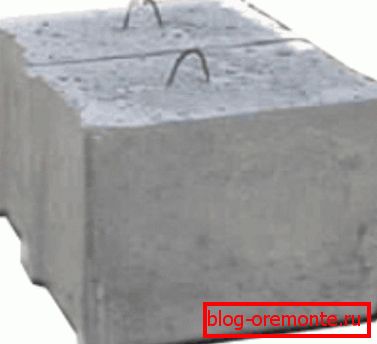

Befejezett betonblokk FBS 6 4 3.
  • A kőművesség koronázásához kötelezően meg kell erősíteni a monolit betonpántot. Ehhez egy betontermék zsalut szerelnek a blokk szélességébe, majd behelyezik a megerősítő ketrecbe és a betont öntik.
  • Ha a határidők szűkek, és nincs idő várni, amíg a betét szíja teljesen meg nem erősödik, ki lehet húzni téglából, de ez a design ára sokkal magasabb lesz..
  • Az alapozás megépítése vízszigeteléssel történik.. Ha a ház szilárd talajon van, és a talajvíz nem zavarja Önt, akkor két réteg bitumenes masszival is megteheti. Ha kétségei merülnek fel, akkor még ragasztania kell a tekercs vízszigetelés kialakítását. A mocsaras területeken külön vízelvezető rendszert kell kialakítani.

A cikkben szereplő videó kiegészíti a fenti utasításokat.

következtetés

A betonblokkok használata az alapítvány megépítésében jelentősen csökkenti a ház építésének idejét. Ha egyszerű szabályokat észlelünk, az ilyen konstrukció nem lesz rosszabb, mint bármelyik szilárd monolit, és a nagy szilárdságú beton FBS blokkok használata esetén az önterülő szerkezetet még jobban felülmúlja.

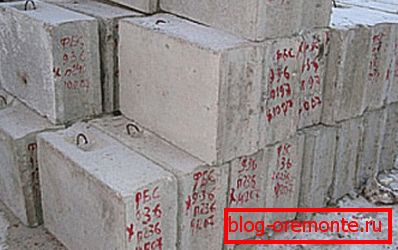

Raktártermékek.
