Beton szabadáramú csövek: szabályozási dokumentumok,

A cikk tárgya a nem nyomású vasbeton csövek. Megtudjuk, hogy mit és milyen szabványokat állítottak elő. Ezenkívül meg kell tudnunk találni, hogy melyik termékeket használják, és milyen funkcionális analógokat cserélhetnek.

standard

Начнем с изучения нормативной документации. Собственно, стандарт всего один - ГОСT 6482-88 на железобетонные безнапорные раструбные трубы.

Milyen információk találhatók benne?

• A szabvány a nehézbetonból készült kerek csövekre vonatkozik, amelyeket föld alatti felszerelésre terveztek. És nem csak harang alakú, hanem faltsevy.

Любопытно: в документе можно найти рекомендации по области применения труб. Согласно ГОСT, они используются для самотечной транспортировки «бытовых жидкостей и атмосферных стоков, а также подземных вод и производственных жидкостей, неагрессивных к бетону и резиновым уплотнителям«. Проще говоря, для канализации - ливневой и бытовой.

• standard не распространяется на пропускные трубы, предназначенные для укладки под насыпи железных и автомобильных дорог. Логично: там требования к кольцевой жесткости изделий значительно выше.

A GOST 6482-88 szerinti vasbeton nem nyomócsövek több kategóriába sorolhatók.

A szabvány szerint gyártott összes csövek három csoportra oszthatók a teherbírásuk szerint.

jelölés

Hogyan jelennek meg a csövek?

A teljes jelölés két alfanumerikus csoportból áll, amelyeket egy kötőjel választ el.

Az első csoportban a következők szerepelnek:

• A cső típusa (T, TB és így tovább).
• Feltételes átvitel (a belső átmérőhöz közelítő paraméter).
• Hasznos hosszúságú.

Fontos: A méretek deciméterek.

A második csoport csak a csapágykapacitást tartalmazza.

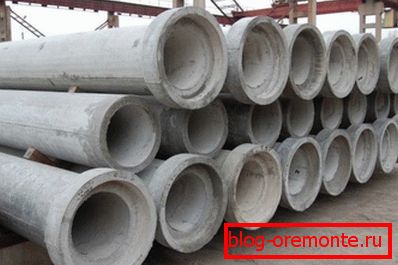

Tehát a T60.50-3 jelzéssel ellátott termék egy 600 mm-es és 6 méter hosszúságú feltételes áthaladású tömítőgyűrűs tömlőcső, amely a talajba 6 méteres mélységig helyezhető el.

méretek

A cső típusától függenek.

Разброс массы изделий - от 520 кг (TS400.25) до 12,5 тонн (TP200.45). Понятно, что об укладке труб своими руками речь не идет: монтажные работы выполняются только с применением тяжелой техники.

Mi mást szabályoz a szabvány?

• Anyagfogyasztás. Az anyagfogyasztás 0,38 m3 betonból és 20 kg acélból 4,7 m3 / 552,4 kg-ra változik.

Különösen érdekes, hogy a különböző szilárdsági csoportok termékei csak a vasalási sűrűségben különböznek egymástól: például a DFP160.50-1 4 beton kockát és 246 kg acélerősítést igényel a termeléshez, és ugyanolyan betonmennyiséggel rendelkező DFP160.50-3-t meg kell erősíteni 490 kilogramm acél .

• Beton minőség. A csövek gyártásához a beton szilárdsága nem alacsonyabb, mint az M350.
• A hossz és az átmérő maximális tűrései.

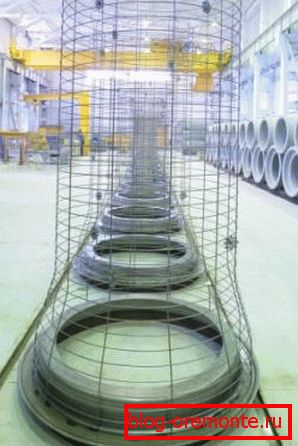

• A megerősítő ketrec kialakításának módszerei. Különösen azt írják elő, hogy a spirál és a hosszirányú megerősítést legalább olyan gyakran kell fojtani, mint minden második metszéspontnál a hegesztési pontok elcsúszott elrendezésével.

gyártás

Mi a nem nyomott vasbeton csövek gyártása?

1. Az űrlap készen áll. Tisztítják, kenni és összegyűjteni a korábban kialakított termék eltávolítása után.
2. Egy hegesztett vasalót helyeznek a szerszámba, amely után az alj be van szerelve és rögzítve van.

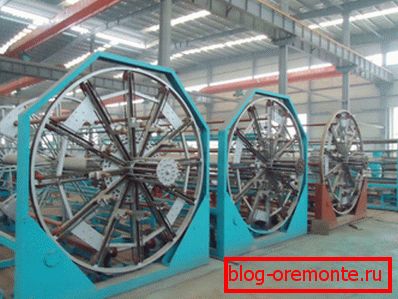

3. A mereven rögzített keret a centrifugára van szerelve. Folyamatos forgatással beton van betonba, amely egyenletesen kitölti az üregeket.

1. A formanyomtatvány betöltése után a gőzkamrában érlelődik, amíg a beton a tervezési erősség 70% -ára csökken.
2. Ezután az űrlap szétszedésre kerül, és a késztermék belép a raktárba.

Tрубы малых диаметров (как правило, 400 и 500 мм) могут производиться и без центробежной центрифуги. Заготовка формируется с вибрационным уплотнением бетона; затем она опять-таки набирает прочность в процессе пропарки.

kérelem

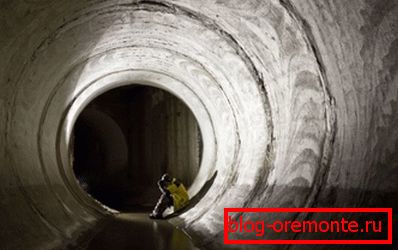

Röviden, már megemlítettük a betoncsövek fő felhasználási területeit: az egyikük egy vihar, háztartási és ipari szennyvízrendszer. A tömör átmérő nagy áteresztőképességű, korrózióálló anyagot biztosít - a tartósság és a nagy mechanikai szilárdság lehetővé teszi a csövek számára, hogy ellenálljanak a talajnyomásnak.

Adja meg, hogy a beton ellenáll a korróziónak, nem annyira abszolút. A vízzel történő tartós érintkezés még mindig pusztító: ha a pórusokat átszűrik, a víz fokozatosan kiszárad a mészből (kalciumvegyületek, amelyek anyagi erőt adnak). Amikor a pusztítás eléri az acél megerősítését, a korrózió folyamata nyilvánvaló okokból gyors ütemben gyorsul.

Hogyan helyezik üzembe a nem nyomástartó vasbeton csöveket?

Mint már említettük, a telepítési kézikönyv a nehéz gépek használatát jelenti.

1. A korábban megnyitott árok alját a lehető legmagasabb szintre állítjuk.
2. Formázott tömörített préselés vagy öntöző homokágy. Kevésbé konkrét beton tálca.

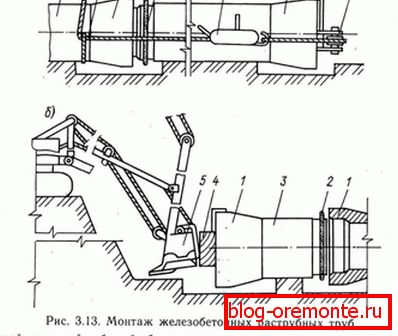

3. Tрубы опускаются в траншею и центруются. Раструбные изделия выставляются со строго заданным расстоянием между торцом трубы и упорной поверхностью раструба:

Fontos: ha a csöveket egy tálcába helyezik, vagy szilárd alapra helyezik, alatta 1: 3 arányban cement-homok habarcsot képeznek.

1. Раструбы изделий T, TP, ФTP уплотняются герметизирующими мастиками или битумизированной пенькой. Для герметизации соединений изделий прочих типов служат штатные резиновые уплотнительные кольца.

Különleges eset: az 1000 milliméteres átmérőjű csőcsatlakozások ajánlatosak egy kenderszalaggal lezárni, majd egy 1: 1 arányú cement-homok habarccsal fugázni.

1. Tömítés után az aljzatokat egy cement-homokos habarccsal lezárják.

Hogyan és mi a csövek vágása azokban a ritka esetekben, amikor szükség van rá?

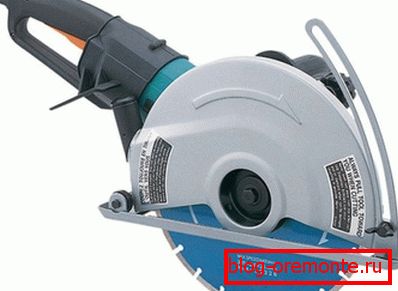

Az optimális megoldás a vasbeton beton vágása gyémánt körökkel. Tökéletesen maguknak a betonnak és a megerősítő ketrecnek is; A gyémánt vágott vágási élével rendelkezik, mint a hagyományos csiszolóvágás. Hasonlóképpen, a betonban (fúróval vagy koronával ellátott) lyukak gyémántfúrásával tökéletesen kerek lyukakat hagynak, a zsetonok nélkül.

alternatív

A versenytársaknak erős, de drága és nagyon nehéz vasbeton csövek vannak?

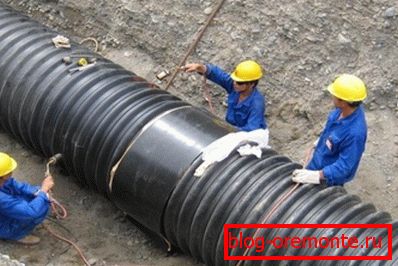

Természetesen. Ahelyett, hogy helyi és kollektív szennyvízcsatornákat telepítene, a kútra és a kollektorokra, a műanyag - polietilénből és a polipropilénből készült hullámcsövek használatára kerül sor.

Ezek a termékek nem csak vasbetonokat jelentenek, hanem számos módon megkerülik.

• Az anyag teljesen nincs korróziónak és kopásnak kitéve. A garantált élettartam 50 év; hogy a műanyag szennyvíz mennyisége a gyakorlatban még nem ismert, a közelmúltban keletkezett.
• Súly kevesebb alkalommal. Legfeljebb 600 mm átmérőjű, a szerelés gyakran kézzel történik.
• A ráncok gyűrűs merevséget biztosítanak, ami nemcsak a vasbetonon nem rosszabb, hanem többször is jobb. Elég, ha azt mondják, hogy a műanyag szennyvíz esetében a maximális mélység 15 méter. Ugyanakkor a sima belső felület (amelyet a cső kétrétegű szerkezete biztosít) nem teszi lehetővé a betétek felhalmozódását.

Annak érdekében, hogy az olvasó ne döntsön arról, hogy az ebben a cikkben tárgyalt anyag diszkreditálására törekszünk, idézünk néhány hiányosságot a műanyagról a vasbeton hátlapján.

• A hullámosított műanyag csövek maximális külső átmérője mindössze 1200 mm.
• Цена заметно выше, чем у железобетона. Tак, погонный метр трубы Корсис диаметром 1200 мм стоит около 14,5 тысяч рублей; погонный метр идентичной ей по эффективной пропускной способности железобетонной трубы обойдется всего в 5 тысяч.

következtetés

Надеемся, что предложенная вниманию читателя информация окажется полезной (см.также статью «Полиуретановые эмали для бетона и иные виды материалов для окрашивания полов»).

A megszokott módon a jelen cikkben szereplő videó további információkat tartalmaz a tárgyalt témákról. Sikerek az építőiparban!
