Beton korona: szerkezeti jellemzők és a gyémánt, keményfém
A beton fúrófej (csésze) speciális eszköz a furatok fúrásához kemény és rendkívül kemény felületeken. Ezeket az eszközöket nem használják önmagukban, hanem kalapácsfúróval vagy más erőteljesebb berendezéssel.
A beton helyesen kiválasztott koronája határozza meg, hogy a fúrás hatékonysága nem kisebb, mint a főberendezés. Tehát, mit és hogyan kell fúrni konkrét termékeket?
Alapvető besorolás
A vasbeton szerkezetek és termékek fúrólyukaihoz tartozó koronák különféle formatervezési mintákban kaphatók. A vágószerszám egy adott módosításának kiválasztását olyan tényezők határozzák meg, mint a megmunkálandó felületek típusának és keménységének foka, a furat átmérője, a fúróberendezés típusa stb.

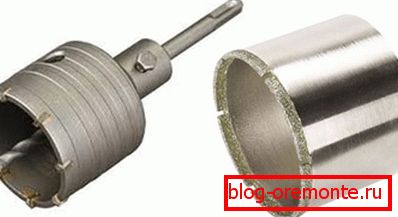

A modern korona a betonhoz, a fúrási módszer szerint, kétféle típusból áll:
- ütősfúrás módosítása;
- változtatások kalapács nélküli fúráshoz.
A tervezési jellemzőkkel összhangban a vágószerszám a következő kategóriákra oszlik:
- Fogazott korona (keményfém) - ütősfúráshoz. A készülék forrasztott keményfém fogakból álló forgácsolóél van felszerelve. A műszerhez - SDS, SDS + és SDS max.
Az ilyen típusú vágószerszámot a munka során kézi lyukasztókkal alkalmazzák. A furatok átmérője ilyen típusú koronák esetén 20-100 mm között van.
A fogazott vágószerszám hátrányai közé tartozik az élek intenzív kopása, következésképpen a fúrás hatékonyságának csökkentése. Sőt, a megerősítéssel való ütközés esetén a perem felhasználhatatlanná válik anélkül, hogy ez utóbbit hasznosítaná.
Az ilyen szerszámok másik hátránya a feldolgozott felületen megnövekedett sokkterhelésnek tekinthető, amely negatívan befolyásolja mind a korona állapotát, mind pedig a betonszerkezetek állapotát.
- Gyémánt korona - Ez egy technológiai és progresszív eszköz, amely a nem ütközéses módszerrel fúrásra alkalmas. A forgácsolóél ebben az esetben nem rendelkezik fém fogakkal, mivel ezeket korund vagy gyémánt lapkák porlasztásával helyettesítik.
Ennek az eszköznek az a fő előnye, hogy hatékonyan képes feldolgozni a vasbeton szerkezeteket. A gyémánt bevonattal ellátott korona jelentősen növeli a fúrás lehetőségeit, mivel a lyukak átmérője ebben az esetben 12-650 mm között változik.
Az alkalmazott átmérők széles választékát figyelembe véve meg kell jegyezni, hogy az ilyen típusú koronák használata lehetővé teszi a fúrást 1,5 m mélységig.
A 100 mm-es vágási átmérőjű eszközök szabványos SDS szárral rendelkeznek a lyukasztáshoz. Az ilyen koronákat a folyékony hűtés kötelező használata nélkül használják fel.
- Gyémánt korona стандарта КС a nagy szilárdságú beton és más hasonló tulajdonságú anyagok feldolgozásához.
Ez az eszköz vágóél polikristályos gyémántokkal van bevonva. A bevonatot speciális permetezési technológia jellemzi, ami különösen hosszú távon teszi a készülék működését.
Az ilyen eszközöket elsősorban nagyméretű fúróberendezésekkel használják, nem kézi működtetésre.
Kalapácsoló eszköz
A modern beton korona egy hengeres eszköz, amely csatlakozó elemhez (szár) van felszerelve az SDS, SDS + és SDS max rendszerekben az ütvefúrókhoz vagy forgó kalapácsokhoz.
Az ilyen csészéket olyan tartós fémötvözetek alkalmazásával állítják elő, amelyek ellenállnak az emelkedett hőmérsékletnek és a hosszú távú sokkhatásoknak. Ezeknek az eszközöknek a munkarésze hibás fogakkal vagy más különösen erős ötvözetekkel van felszerelve.
A változtatásoktól függően a csésze felszerelhető központosító fúróval, ami nagymértékben leegyszerűsíti a szerszám használatát.
A csésze és a szár speciális kialakítása miatt optimális erőátvitel biztosított a vágóélhez. Ennek eredményeként a korona nagy sebességgel, túlzott erő alkalmazása nélkül, nem csak a szilikát téglát, hanem a téglafalat és a betont is beleveti.
Gyémánt koronák - fúró kőből
Amint már említettük, a gyémánt koronák az egyik legígéretesebb megoldás a kicsi és nagy átmérőjű lyukak fúrásához. Ezen eszközök használatával könnyedén elvégezheti a vasbeton, a téglafal, a természetes kő mechanikus feldolgozását, nem beszélve a mai népszerű világos porózus vagy cellás betonról.
A készülék fõ különbsége a hagyományos fúróktól és fúróktól azt jelenti, hogy csak egy vékony él érintkezik a feldolgozandó anyag felületével. Ez a különbség nemcsak jelentősen növeli a fúrás intenzitását, hanem csökkenti a vágás elpusztítását a lyuk széleinél. Ráadásul kisebb a kontaktus a vágás és a megmunkált élek között, kevesebb zaj és por miatt.
A koronák használatának története a szilárd felületek kezelésére több mint egy évtizede van. De a közelmúltig ez a berendezés kizárólag a bányászati iparág igényeihez igazodott. Az utóbbi időben ilyen berendezéseket kezdtek használni épületek, lakóépületek, lakossági és ipari alkalmazások építése és javítása során.
A gyémánt bevonatú vágószerszámok fő alkalmazási területe a vízvezeték-, gáz- és más közművek lefektetése, valamint az alsó és más technológiai mélyedések kivágása.
A gyémánt koronák építési jellemzői
A modern korona, melynek gyémántja porózik kifelé, gyakorlatilag nem különbözik az acélból készült hasonló eszközöktől. Valójában ez ugyanaz a henger, amely egy összekötő elemgel (szárral) van ellátva, amelyet úgy terveztek, hogy rögzítse a fúróberendezés rögzítőelemében.
Ha az összes acélhenger esetében a vágóél egyenletes fémvágással van ellátva, forrasztott fém keményötvözet fogakkal, akkor ebben az esetben mindegyik kissé más. A gyémánt korona vágóélei mentén nem különálló fogak, hanem szélesebb szegmensek gyémánt- vagy korundfestéssel vannak forrasztva.
Az ilyen készülékek külön kategória, ahol az egyes szegmensek nem forrasztottak, és a permetezést folyamatosan hajtják végre a vágóélben. A folyamatos gyűrűs permetezéssel ellátott szerszámot nem annyira használják a betonozáshoz, hanem a finomabb és finomabb munkákhoz, mint például a kerámia burkolólapok és csempék fúrásához.
Természetesen a kemény ötvözet a betonon sokkal olcsóbb, mint egy gyémánt bevonatú tárcsa. De a gyémántszerszám árát a magasabb termelékenység indokolja. Emellett a hosszabb erőforrás miatt a gyémánt szerszámok 60-80% -kal gazdaságosabbak a kemény ötvözetű társaikhoz képest.
Fontos: A kopás alatt az élvonalbeli szegmensek új szegmensekkel helyettesíthetők, ami pénzt takarít meg egy új korona vásárlásakor.
A gyémánt koronák élettartama
Hogyan növelhető a korona élettartama a saját kezével, a fúrás intenzitása nélkül?
Először is, hogy megakadályozza a szerszám kopását, lehetővé teszi a vágó rész vízhűtését.
A fúrási folyamat során a szegmenseket kritikus hőmérsékletre hevítik, ennek eredményeképpen el lehetnek távolítva. Ennek megakadályozása és a csésze megakadályozásának elkerülése érdekében a vágóelemeket működés közben le kell hűteni folyó vízzel.
A hőmérséklet csökkentése mellett a folyóvíz lehetővé teszi a kiégett iszap hatékonyabb eltávolítását. Hűlni kell, a szennyezett vizet speciális porszívóval kell összegyűjteni.
Fontos: Ha valamilyen oknál fogva lehetetlen szünetmentes vízellátást biztosítani az él hűtésére, célszerű a "szárazást" alkalmazó "csészéket" használni.
A korona erőforrásának jelentős kiterjesztése érdekében helyesen választhatja ki a szegmens típusát. Ebben az esetben a vágóél már nem törlődik, ennek következtében a szegmenseket nem kell kicserélni, és különösen nem kell új csészeegység beszerzésére gondolni.
Fontos: Ha vasbeton felületekkel kíván dolgozni, ajánlatos egy gyémánt lágy kötegekkel bevont "csésze" -et használni. Ha hagyományos, kiváló minőségű betonokat fúr, a legjobb megoldás a szilárd gyémántköteggel bevont szegély.
Keményfém koronák használata
Fontolja meg, hogyan kell használni a koronát a betonhoz, ha van egy ütés. Ha van SDS, SDS + vagy SDS max punch, akkor vásárolhat egy keményfém csészét, amely elegendő 50-550 mm átmérőjű furatok fúrásához.
A vágószerszám tárolójába való bejutáshoz válassza ki azt, a lyukasztás erejével és az összekötő elem típusával összhangban. Legfeljebb 250 mm átmérőjű koronákat lehet elhelyezni legfeljebb 1 kW teljesítményű módosításokra.
A beton korona nagyobb méretei nagyobb teljesítményű berendezések számára készültek.
Fontos: Annak ellenére, hogy vannak olyan adapterek, amelyek lehetővé teszik nagy átmérőjű csészék beépítését kis teljesítményű fúrókra, nem ajánlott ilyen szerszámokat használni, mivel a szerszám nem bírja a túlzott terhelést és meghibásodást.
- Amikor elkezdjük a fúrást, meg vagyunk győződve arról, hogy a közönséges betonokkal szembesülünk rejtett megerősítés nélkül.
- Ezután helyezze be a beton koronájának szerszámát a szerszámtartóba.
- Ha a csésze egy központosító fúróval van felszerelve, azt a felszínhez rögzítjük, ha nincs fúró, akkor közvetlenül a forgácsolóélre támaszkodunk.
- Míg a pohár nem esik mélyen a felületre, és nem kapja meg a megfelelő irányt, nem ajánlott túlzott fizikai erő alkalmazását.
- A fúrás indításakor célszerű olyan asszisztenst vonzani, aki tartja a porszívó tömlőt, így hatékony porelszívás biztosítható.
- Ha koronával dolgozik, ne húzza ki rendszeresen a lyukból, mint a hagyományos fúróval történő munka során. A poharat mélyebben elmélyítjük.
- Ha a lyuk kiáramlik, a beton a pohár belsejében lesz. Ellenkező esetben a csésze üres lesz, és a lyukat tovább kell fejleszteni, betonból.
Fontos: Vastag falak vagy padlók fúrásához egy beton korona hosszabbítót használhat.
Gyémánt koronák alkalmazása

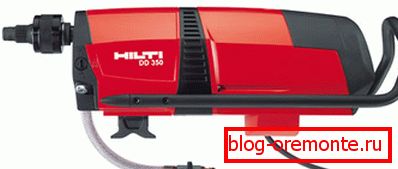

A gyémánt koronák használatára vonatkozó utasítások eltérnek a keményfém csészék használatától. Különlegesség a technikailag kifinomult eszközök használata, amelyek a perforatorral ellentétben lehetővé teszik a fúrás rezgéshatás nélkül.

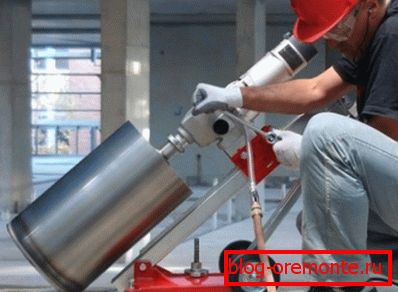

Ezenkívül a készülék a megmunkált felületre van rögzítve, amely lehetővé teszi a lyukak kívánt irányba történő elhelyezését. A rögzített eszköz nagymértékben megkönnyíti a munkát, mivel a dolgozóknak a fúrás során kell mozgatniuk a berendezést, de nem kell tartani. Így nagy forgácsolási pontosság érhető el, amelyet más készülékek nem tudnak biztosítani.
következtetés
Most már tudod, milyen típusú koronákat használnak a betonszerkezetek és szerkezetek mechanikai feldolgozásához. Ráadásul most már általános fogalma van a fúrási technológia ezzel az eszközzel.
Ha kérdései vannak tisztázásra, nézze meg a videót ebben a cikkben.
