Beton és termékek jelölése belőle: megismerjük a
A beton jelölésének megfejtése, valamint a rá alapozott termékek nagyon fontosak azok számára, akik önállóan építenek. Legalább azért mert megérteni a nómenklatúra összes bonyolultságát, mert így időt takaríthatunk meg a megfelelő anyagok kiválasztására, és csökkenthetjük annak kockázatát, hogy nem vásároljuk meg, amire szükségünk van.
A cikkünkben tájékoztatást adunk a leggyakoribb jelölésről, valamint néhány tippet bizonyos anyagok használatáról.
Beton és annak típusai
Anyagminőség
A konkrét betonokat, amelyek számos mérnöki probléma megoldására szolgálnak, két mutató - márka vagy osztály. Mindkét mutató kölcsönösen függ egymástól, ezért párhuzamosan is használható. Különböző anyagokba való navigáláshoz érdemes megvizsgálni azokat az alapvető elveket, amelyeken a gradáció épül.
A márka olyan mutató, amely megfelel a beton nyomószilárdságának kilogramm / cm-ben kifejezett átlagos értékének2.
Figyelj! A jelölést olyan anyag esetében kell kiszámítani, amely optimális körülmények között 28 napig keményített.
A GOST szerint különböző minőségű betont az M50-től az M1000-ig terjedő mutatók jelölik. A leggyakoribb típusok használatának példái az alábbi táblázatban találhatók:
| anyag | A használat jellemzői |
| M100 | Az alapozó munkában alapfelszerelésként használják: a talajszennyezésre és az alapréteg lefektetésére való előkészítésre a szennyeződésre kerül. |
| M200 | Az egyik leggyakrabban használt márka. Padlók és esztrichek töltésére, alapozások, járdák, lerakódások stb. Kialakítására szolgál. Ezen anyag alapján öntött termékek is, például könnyedén felrakott lépcsők, kapák, támaszok. |
| M250 | A tartósság nagyobb, mint az előző változat. A monolitikus típusú tõkealapok kialakításához, valamint alacsony padlófeszültségû padlólapok gyártásához használják. |
| M350 | При производстве железобетонных изделий инструкция рекомендует использовать именно эту марку. Из бетона M350 отливают плиты, перемычки, балки, сваи, элементы дорожного покрытия и т.д. |
| M400 és M450 | Ezt az anyagot a legnagyobb szilárdság jellemzi. Magában foglalja a hidraulikus szerkezetek, támaszok, oszlopok és egyéb szerkezetek megnövekedett terhelését. |

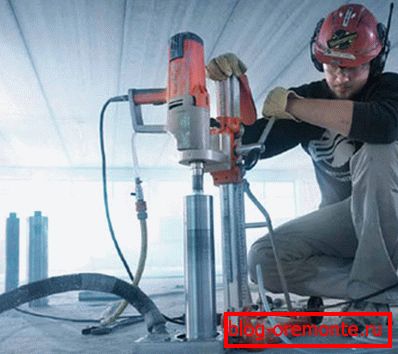

| M500 (néha M550) | A legtartósabb összetétel a tömeggyártásban használt. A fő cél az olyan támaszok és falak kialakítása, amelyek nagyobb megbízhatósági követelményeket támasztanak. A megszilárdulás után gyakorlatilag lehetetlen feldolgozni, ha szükséges, csak a vasbeton gyémánt körökkel való vágását alkalmazzák. |
Mint látható, sokféle anyag elég nagy. Meg kell jegyezni azt is, hogy a beton szigorúan összhangban kell lennie a feladattal, mivel a különböző márkák ára jelentősen eltér.
Anyagosztály
Параллельно с маркой используется также обозначение класса бетона (читайте также статью «Антисептик для бетона: особенности выбора и применения»).
Az osztály az anyag szilárdságának jellemzője, amely valószínűsége legalább 95%. Például a B20 index által kijelölt anyagnak el kell viselnie a 20 MPa terhelést.
Amint fent említettük, a márka és az osztály kapcsolódik egymáshoz.
Ha egy mutatót szeretne átvinni a saját kezébe, akkor az alábbi képletet kell használnia:
B = (M * 0,79) / 10, ahol:
- B - anyagosztály.
- M - a beton márkája.

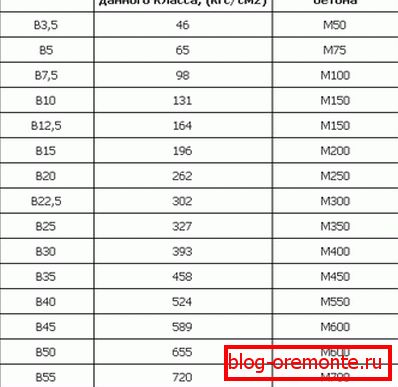

A nagyobb kényelem érdekében kidolgoztunk egy táblázatot, amely a cement osztályának és a legközelebbi minősítésnek való megfelelést jelzi. Az alábbi táblázatban található a leggyakrabban használt fajok egy része.
A vasbeton termékek és azok nómenklatúrája
A betonon kívül a terméken alapuló termékek is megjelennek.
A jelölésüket leggyakrabban alfanumerikus indexek használják:
- Két vagy három betű kombinációja jelzi a termék típusát és konfigurációját.
- Az ábrák a téma lineáris méreteit mutatják: hosszúság, szélesség (néha szakasz) és magasság. A legáltalánosabban használt értékek deciméterben vannak - például a vasbeton cölöpök jelölése.
- A lemezlemezek egy kicsit más. A lineáris méretek mellett a terméken számított terhelést tonna mennyiségben jelzik.
- A vasbeton profilok jelölése is számos eltérést mutat. A lineáris méretek mellett a jelölés jelzi a rész megengedett terhelését, és mielőtt a betűk digitális indexet kapnak, amely a keresztmetszet típusát mutatja.
Figyelj! Ha egy darut használnak a jumperek szállítására, nagyon fontos, hogy minden terméken hurok legyen. Ezt bizonyítja a "P" betűindex, amelyet a numerikus megjelölések után helyezünk el.
A termékek főbb típusai, azok mutatói és jellemzői az alábbi táblázatban találhatók:
| Termékcsoport | Főbb fajták és címkézésük |

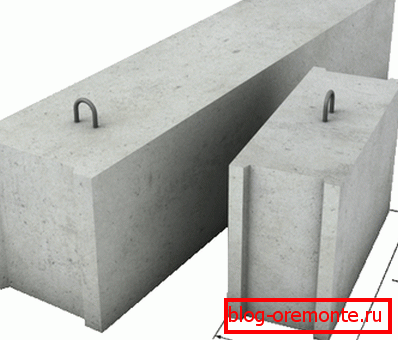

| Alapblokkok | · Szilárd - FBS · Kihúzással a jumperekhez vagy a kommunikációhoz - FBV. · Az alján lévő üregekkel - FWP. |
| cölöp | · Téglalap szilárd - C. · Négyzetes üreges - SP. · Kerek - SK. · Horganyzás - WITH. |
| Padlólapok | · Alagutak és csatornák átfedése - PT. · Lapos - TAP. · Menetes - PPP. · Könnyű - PBO. |
| Útlapok | · Standard - PDP · Feszített - PDN. · Hullámosított - PDG. · Aerodrome felszíni hullámmal - PAG. · Állandó utakon - 1P. · Ideiglenes járdákhoz - 2P. |
| blúz | · Homlokzat - PF · L alakú gerendák - PG. · Squared - PB. · Táblák - PP. |
Természetesen itt csak a legáltalánosabb termékekre és azok fő típusaira vonatkozó információk találhatók. A vasbeton szerkezetek nómenklatúrája nagyon kiterjedt, ezért a munka megkezdése előtt gondosan tanulmányoznia kell a teljes rendelkezésre álló tartományt.
következtetés
Приведенная выше маркировка железобетонных изделий, а также информация о марках и классах растворов, применяемых в строительстве, являются весьма полезными для начинающего строителя. И даже если вы не планируете проектировать сооружение сами, полученные знания помогут вам проконтролировать работу нанятых специалистов (см.также статью «Удобоукладываемость бетонной смеси: нормативные документы, марки, методы испытаний»).
Szóval alaposan meg kell vizsgálnia az összes bemutatott adatot, valamint meg kell néznie a videót ebben a cikkben.
