Bárpántok: típusok és beépítés

Az épület falainak építésénél az egyik legfontosabb mérnöki feladat az ablak és ajtó nyílások megfelelő kialakítása. És megoldani ezt a problémát, nem tehetünk anélkül, hogy olyan elem lenne, mint egy bárpult.

A cikkünkben megismerjük a jumperek fő típusát, a GOST szerinti jelölést, valamint a telepítési jellemzőket különböző helyzetekben.

Részletes információ

Építés és változatok

Amint azt megjegyeztük, a burkolatok az ablakok és ajtónyílások részei. Az ilyen elemek fő feladata, hogy átfedje a nyílás felső részét és a terheléseloszlást a fenti tartószerkezetből.

Figyelj! A különböző rugalmassági, hővezetési és zsugorodási együtthatókhoz kapcsolódó alakváltozás kockázatának minimálisra csökkentése érdekében a jumpereket leggyakrabban ugyanabból az anyagból készítik, amelyből a szerkezet maga készült. Ebben az esetben természetesen növelni kell a rész teherbíró képességét.

A tervezés szerint ez a rész lehet hordozó és nem szállító:

• A nyílás felett elhelyezkedő hordozórúd átveszi a terhelést az átfedésből, amely az ablak vagy ajtó felett helyezkedik el. (Lásd még a cikket Hogyan használjuk a fagerendákat?).
• Az ívelt gerendát csak a téglából, amely felett helyezkedik el, vagyis csak egy feszültséggel. egy emeleten belül.

Az ilyen elemek besorolása az alapanyagon alapul, amelyen a jumper készül, és annak konfigurációján.

Az anyag szerint vannak ilyen csoportok:

• Vasbeton lemezek és gerendák - a leggyakoribb típus. Magas mechanikai tulajdonságú vasbeton gerendák. A gyártásuk miatt széles körben használják a tőkeépítést.
• Fém padlók - a széles nyílások blokkolására szolgálnak, valamint ahol nagy terhelést alkalmaznak egy ablakra vagy ajtóra. Leggyakrabban a gördülő profilból (I-gerenda vagy csatorna) gyűjtöttek össze.

• Tégla - elég nehéz gyártani, mert a magánépítésben használják viszonylag ritkán. Rendszerint egy téglából álló téglából épülnek fel, amelyet egy beépített zsaluzatba építenek.
• Nagy - vastagságú fa - deszka vagy deszka. Használható mind fa-, fa-, téglaépületekben, mind pedig gáz- és habbetonszerkezetekben.

Szintén az ipari kapuk építéséről beszélnek (a konkrét termékek elsősorban itt találhatók), a szakértők osztják őket táblára és négyzetre:

• A négyzet alakú kapu a teherhordó falba van szerelve abban az esetben, ha a falszerkezet abszorbeálja a terhelést a fenti padlólapról. Ez a fajta jumper a legkeresettebb.
• A födémszerkezet önfenntartó falba van szerelve, amelyhez a padlólap súlyát nem továbbítják.

Jelölés és méretek

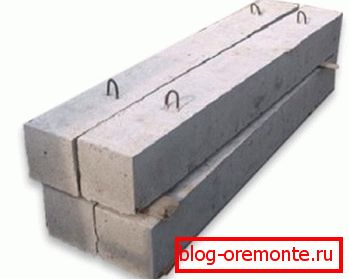

Mint fentebb említettük, az ipari és lakóépületekben a leggyakrabban a négyzet alakú konkrét részleteket használták. A GOST-nak megfelelő webszalagnak legfeljebb 250 mm szélességűnek kell lennie, és annak hosszát a nyitható nyílás méretei határozzák meg. Rendszerint 1500 és 6000 mm közötti részeket használnak.

Minden jumpert kell megfelelően címkézni. A jelölés tartalmazza az elem főbb jellemzőire vonatkozó információkat, ezért még a gerenda látása nélkül is megállapíthatjuk, hogy az adott helyzetben való használatra alkalmas-e.

A jelölés jellemzőit vegye figyelembe az olyan részletek példáján, mint a 2PB-16 - 2 P.

A numerikus és az ábécés indexek a következőket jelölik:

• 2 - a jumper keresztmetszete.
• PB - alkatrész (PB - bár, PP - lemez).
• 16 - hossza deciméterben. Ez a tétel 1600 mm méretű.

Figyelj! A tényleges méret eltérhet a névleges mérettől 6 mm-től (2500 mm-ig terjedő gerendákig) 10 mm-re (4000 mm-es vagy annál hosszabb lemezek esetén).

• 2 - a beton szilárdsági osztálya, amelyből az elem készült.
• P - egy index, amely jelzi a hurok jelenlétét a blokk teherautó daru segítségével történő szállítására.

Amint látja, elegendő információ ahhoz, hogy az elemek használatának előnyeit kihasználva átfedje az ablaknyílást.

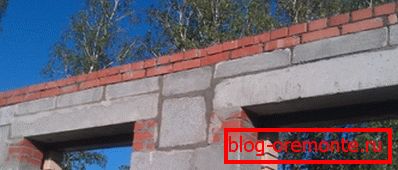

Ablaknyitás

Zsaluzás öntés

Ha házat építesz a saját kezeddel, előbb-utóbb az ablaknyílások blokkolásával kell szembenézni. Ez a probléma többféle módon megoldható, és alább megpróbálunk rövid leírást adni róluk.

Az első módszer a vasbetonból készült töltőkészülékek építése a töltőberendezéssel.

Az utasítás ebben az esetben a következő:

• Az első szakaszban zsaluzatot építünk be az ablaknyílásba. A zsaluzásnál olyan lapokat használunk, amelyek vastagsága legalább 25-30 mm.
• A zsaluzás függőleges fából készült rúdokra épül, amelyek a nyíláson belül helyezkednek el.

• A zsaluzat belsejében az acél rudakból álló, 6-8 mm átmérőjű acélbetétet helyezzük.

Tipp Az armatúrát olyan kis támaszokra kell helyezni, amelyek rést hoznak létre az öntött beton gerenda fém és alsó síkja között.

• Ezenkívül a zsaluzat keresztirányú rudakkal való megerősítésével elkezdjük önteni a beton keveréket. A legjobb, ha töltött ként töltőanyagként használják (a cement, homok és zúzott kő aránya körülbelül 1: 2: 4,5).
• A beton alaposan megdőlt, hogy megszabaduljon a légbuborékoktól.

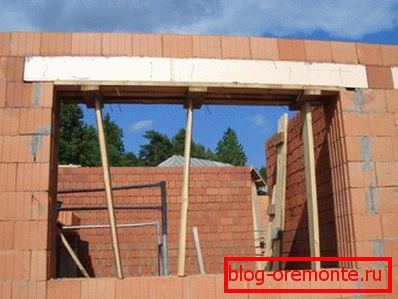

Amint azt a gyakorlat azt mutatja, lehetséges, hogy a zsaluzist eltávolítani és elkezdeni a fektetési téglákat egy ilyen fülkébe 48 óra elteltével.

Befejező rész

A kész betonacélok használata jelentősen időt takarít meg és egyszerűsíti a munkát. Azonban érdemes megemlíteni, hogy a termék ára ebben az esetben kissé magasabb lesz, és az alkatrészek emelésére magasságra kívánatos, hogy a daru az Ön rendelkezésére álljon.

Ha ez nem ijeszt meg, akkor a munkát a következő algoritmus szerint végezzük:

• Először a nyílás méretének megfelelően kiválasztjuk a négyszögletes átkötések méretét úgy, hogy a gerenda élei legalább 250 mm-re belépjenek a falra (ez a paraméter a beágyazási mélységnek nevezhető).
• Ezután a falazatot úgy alakítjuk ki, hogy a vízszintes faanyag padlózatának alátámasztó állványai kialakuljanak.
• A kapillárcsa alatt az oldat réteget vastagsága körülbelül 20 mm.
• A konkrét részleteket leengedik a kiválasztott helyre, és felborulnak a kívánt szintre. A felesleges megoldásról szórókkal eltávolítva.
• Szükség esetén az átfedés több ilyen rész megnyitásakor történik.

A téglák vagy építőelemek további elhelyezése azonnal elvégezhető a kapillár csapdázása és összehangolása után.

következtetés

A bárpultok - a GOST szerint nagy szilárdságú vasbetonból készülnek - szinte minden ablaknyílás nélkülözhetetlen szerkezeti elemei.

Természetesen, amint azt a cikkben már említettük, hasonló részleteket lehet függetlenül elvégezni, de ha a pénzügyek lehetővé teszik, akkor jobb, ha egy gyári terméket használunk. Legalábbis biztosak lehetsz benne a mechanikai tulajdonságaiban, és így az ablakok és ajtók megbízhatóságában. A jelen cikkben szereplő videó a fentieken túlmenően némi árnyalatot is mutat ebben a témában, nézd meg!
