Alkalmazva az építési helyszínen beton fűtőállomás

A monolitikus építési munkák évente történő megvalósítása lehetővé teszi az épület időben történő megrendelését. Ezért fejlesztõk új technológiákat és berendezéseket hoznak létre, amelyek lehetõvé teszik, hogy ne szakítsa meg a munkát még a súlyos fagyok alatt sem. Példaként említhetjük a KTPTO 80 betonfűtési állomást, amely miatt nem fagy és megtartja a tulajdonságait.

Hasonló eszközök különböznek a tervezés egyszerűségében és a működési idő egyszerűségében. Használatuk lehetővé teszi, hogy jelentősen felgyorsítsa a folyamatot. Amellett, hogy az új, akkor használhatja és b javítás után.

Ennek a módszernek a lényege egyszerű - a beton tömegében az elektromos energia átalakul hővé, ami a fűtéshez vezet. A folyamat sebessége és maximális hőmérséklete közvetlenül függ az eszközök teljesítményétől. Például ez utóbbit 100-ra emelhető⁰S.

Tipp: ha meg kell szedni a betonszerkezeteket, a legjobb megoldás a vasbeton beton vágása gyémánt körökkel.

Az eszköz elve

Ha a környezeti hőmérséklet + 4 alá esik⁰C, a beton megoldásokkal való munkavégzéshez további fűtés szükséges. Jelenleg sokféle módon dolgozhatunk az anyaggal télen.

Ezek a módszerek például:

• infravörös fűtés;
• zsaluzat szigetelése.

Mindazonáltal ezek mind nagyon drágák. Ezért a transzformátorból származó beton fűtővezetékek fűtése gazdaságosnak és hatékonyabbnak mondható.

Az ilyen mechanizmusok nagyon egyszerűek:

1. Maga a transzformátor és a vezetékek működtetéséhez szükségesek, és hossza minden egyes objektumra külön-külön történik.
2. Ez utóbbi egyrészt csatlakozik a megerősítő kerethez, másrészt betáplálásra kerülnek az alállomásra a beton felmelegítésére.
3. A villamos áram áthaladásán keresztül a vezetékek hőmérséklete 80 ° C-ra emelkedhet⁰S.
4. Ezután a fűtés során felszabaduló hő a betonkeverék teljes térfogatára oszlik.. Ennek eredményeképpen télen felmelegedhet + 40-50 ° C-ra⁰S.

A folyamat szempontjából a leghatékonyabbak a vezetékek, az acélhuzal vastagsága 1,2 vagy 3 mm. Ugyanakkor különálló, speciálisan a beton keverékek fűtésére (PNSV-1,2) készül.

A szükséges számú vezeték számításánál figyelembe kell venni, hogy 1 m-nél³ a keverék körülbelül 60 m, az ár függ a keresztmetszet és a létszám.

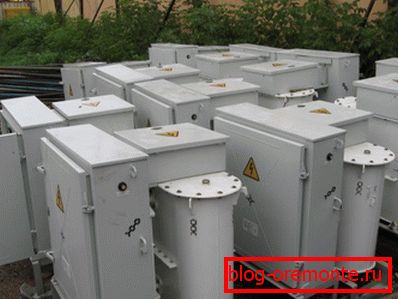

Ilyen célokra használják ezeket a típusú transzformátorokat:

• KTP-OB (20,60 és 160);
• KTPTO-80.

Egy ilyen eszköz képes egy 20-30 köbméter térfogatú betonkeverék melegítésére.

Tipp: a huzalokat a beton tömegébe kell helyezni, különben egyszerűen csak égnek.

A fűtési folyamat előtti követelmények

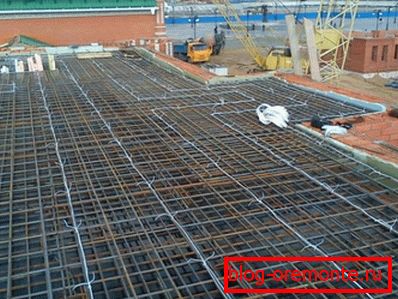

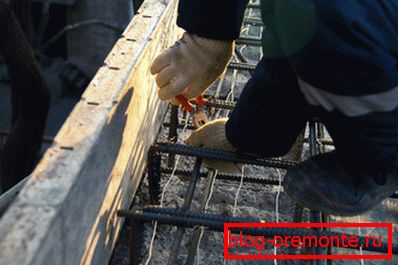

A beton keverék melegítésére szolgáló vezetéket saját kezével helyezzük a megerősítés keretén belül, valamint azok között, közvetlenül a zsaluzatba helyezés után. Ugyanakkor nem ajánlott húzni a huzalokat (itt találja meg, hogyan lehet télen melegíteni a betont).

Tipp: az utasítás megköveteli, hogy elkerüljék a zsaluzással való érintkezést, és ne lépjék túl a keverék határait.

A transzformátorból kilépő vezetékhez műanyag szigetelést kell biztosítani. Ugyanakkor a vezetéknek 2-3-szor vastagabbnak kell lennie a betonkeverékben használtnál.

A fűtési folyamat követelményei

Minden transzformátorral végzett munkát szakembereknek kell elvégeznie, akik rendelkeznek a szükséges tapasztalattal. Az állomás üzemeltetése közben nem találhat másikat, kivéve a szerelőt.

A munka megkezdése előtt minden olyan alkalmazottnak, aki a transzformátor közvetlen közelében végez tevékenységet, biztonsági utasításokat kell kapnia.

Nézzük meg közelebbről a beton fűtésére használt transzformátorok egyik műszaki jellemzőjét - a KTPTO-80-11-U1:

1. A KTPTO 80 beton fűtőkészülék 380 V feszültséget, 50 Hz frekvenciát és 80 kVA teljesítményt használ.
2. Ezt az eszközt kifejezetten építéshez tervezték.
3. Olyan funkció van telepítve, amely lehetővé teszi a hőmérséklet beállítását automata üzemmódban.
4. Ezenkívül a beton fűtőállomás rövid ideig használható, nem pedig fő célra. Például ideális ideiglenes megvilágítású tápegységként használható, és a háromfázisú, 42V-os feszültségű erőforrásokkal működő építőeszközök áramforrásként is használható.

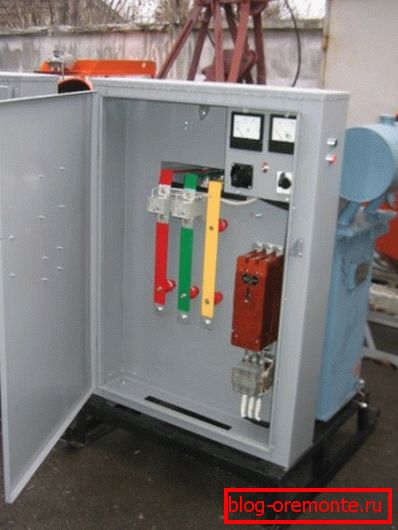

Ennek az állomásnak az alapja egy teljesítménytípus-transzformátor - TMTO-80, amely fel van szerelve:

• védőburkolat;
• diák;
• vezérlőszekrény.

A kimenetekhez szükség van a betonkeverék felmelegítésére szolgáló vezetékek csatlakoztatására. Ezután az egész köteten belül vannak elhelyezve.

A transzformátor bekapcsolása után a vezeték a fűtés hatására bekövetkező feszültség hatására van. A jó fűtésnek köszönhetően, még alacsony környezeti hőmérséklet esetén is, a beton egyenletesen keményedik, anélkül, hogy struktúrájába jégkristályok képződnek.

Tipp: A csatornák gyártásához a betonszerkezetek vastagsága segít a gyémántfúrás lyukak beton szakmai koronák.

A készülék műszaki jellemzői

A transzformátor maximális teljesítménye 80 kVA, míg a HV oldalon a feszültség értéke 380 V.

Készenléti üzemmódban a CH oldalon a feszültségek 55/65/75/85/95 V, és az elektromos / áram paraméterek a következőkön:

• a 55 / 65V feszültség értéke 520A;
• 75/85 / 95V - 471A értékkel.

1. A kisfeszültségű tekercselés teljesítményének névleges értéke 2,5 kVA;
2. Az alacsony feszültségű oldalon a névleges feszültség 42V;
3. Egy független áramforrás névleges teljesítményének értéke - 25 kVA;
4. A fűtési hőmérséklettartomány - 20-100⁰C;
5. A hosszúság / szélesség / magasság értéke - 1.4 / 1.01 / 1.47 m;
6. A teljes tömeg 500 kg.

következtetés

Использование специального оборудования для подогрева бетонной массы в зимний период позволяет добиться качественного ее застывания. Лучшим вариантом из многих считается сочетание нагревательных проводов с трансформаторной подстанцией. В данной статье был подробно рассмотрено оборудование – КТПТО-80 (см.также статью «Бетонные панели для забора – преимущества и установка»).

A jelen cikkben szereplő videó segít megtalálni a témával kapcsolatos további információkat.
