A vasbeton panelek a falakhoz - a termékek típusainak és

A falak külső betonját és a vasbeton paneleket széles körben használják házak építéséhez, valamint ipari és állami létesítményekhez. Több mint 50 évvel ezelőtti megjelenésük valódi áttörést jelentett az építőiparban, és lehetővé tette az épületek építését többször is.

A vasbeton panelek típusai

A vasbeton egy acél megerősítés és beton monolit. Ezen anyagok kölcsönhatása nagyon hatásos. A beton kő megbízhatóan tapad a fémhez, és védi a rozsdától. Ezek az alkatrészek kiegészítik egymást a különböző terhelésekkel szemben.

Az így létrejövő struktúrák jelentős erővel bírnak, és csak egy high-tech eszköz segíthet a feldolgozásban. A közelmúltban a betonban lévő lyukak gyémánt fúrása népszerűvé vált.

Figyelj! A konkrét termékek mennyiségét elsősorban olcsó nyersanyagok foglalják el - kavics, zúzott kő, homok. Ezért az ára viszonylag kicsi.

Miféle léteznek

A vasbeton termékek az alábbiakra oszthatók:

• feszített előgyártmányok;
• analógok a szokásos módszerrel megerősítve.

A sűrűség (fajsúly) és a beton minősége:

• szuper erős beton panelek, sűrűsége 2,5 t / m;
• nehéz analógok 1,8 / 2,5 t / m sűrűséggel;
• tüdők, fajsúlyuk legfeljebb 1,8 t / m;
• Ultralight termékek, sűrűsége 0,7 t / m.

Szerkezetük alapján a vasbeton falpaneleket a következőkre osztják:

• monolit;
• üreges;
• egyféle típusú oldatból;
• különböző típusú keverékekből készültek.

A ZHBI célozhatja:

• lakó- és középületek számára;
• termelési létesítmények számára;
• a mérnöki struktúrákhoz.

Termelési módszerek

A panelek gyártása a konkrét termékek gyáraiban különböző módszerekkel történik.

1. Az állványtechnikát nagyméretű termékek gyártására tervezték.. Az oldatot rögzített formákba öntjük. Speciális egységek: betonkeverők és vibrátorok, viszont megközelítik az állványokat és technológiai lépéseket tesznek.
2. A kazettás módszer az előző módszer módosítása.. A panelek rögzített kazettákból készülnek, amelyek több acélrekeszből állnak. A keret megerősítéssel készült, majd betonba van töltve. A hőkezelés a kazetták falain keresztül történik.

Felmelegedés után a formák falai eltávolításra kerülnek, és a paneleket egy felső daru segítségével eltávolítják. Ez a módszer lapos termékeket gyárt: falszerkezeteket és a padlóra vonatkozó analógokat.

1. Amikor a termékekhez kifejlesztett áramlás-moduláris technológiát a lánc mentén mozgatják az egyik mechanizmusból a másikba. A nedves és a hőkezelés folyamatosan zajlik.
2. Vibrohengerlés esetén az egész gyártási ciklus az üzemi áramlási elv egyetlen telepítésénél történik. (vibrációs hengermű). Gumibiztos acélból készült szállítószalag.

A szalagja technológiai posztokon mozog. Ezeken történik: a vasaló vázszerkezete, a beton öntése, a tömörítés vibrációval és hőkezeléssel. Az utasítás úgy ajánlja, hogy a válaszfalak és mennyezetek paneljeit, valamint a könnyű beton külső falát előállítsa.

Műszaki követelmények

Az állami szabványok meghatározták a legszigorúbb követelményeket a falazatokra.

1. A szabványméretek pontossága, valamint geometriai alakja.
2. A vegyületek és csomópontok optimális kialakítása.
3. A jelzálog pontos helye.
4. A betontermékek szabványméretének és súlyának megfelelősége a szállítási és teherfelvonó autók lehetőségeihez.

Figyelj! A vasbeton panelek házát olyan termékekből kell készíteni, amelyek mérete az eltérések és tűrések határain belül van. Ezeket a GOST No. 130 / 15.4 / 84 határozza meg.

1. A jelzálogok méretének meg kell felelnie a standard értékeknek, a hiba nem haladhatja meg a 0,5 cm-t.
2. A jelzálog megengedett axiális elmozdulása legfeljebb 1 cm.
3. Ezeknek az elemeknek a panel síkjával vagy felett kell lennie - nem több, mint 0,3 cm.

Bővebben a fali lemezekről

A nagy falburkolatokat úgy tervezték, hogy felgyorsítsa az építkezés ütemét. Például egy vasbeton panelek házát két hét alatt lehet építeni.

Dostoinstva ŽBI

A tömeggyártású vasbeton panelek népszerűsége - a magas munkaráfordítás mellett - más előnyökkel is megmagyarázható:

• nagy szilárdságú;
• jó teherbírás;
• elfogadható hőszigetelési szint;
• 100% tűzálló;
• ellenáll a szélsőséges hőmérsékleteknek;
• a működés tartóssága.

A panelszerkezet típusai

A panelszerkezet lehet keret és keret nélküli.

Attól függ, hogy mely fallemezeket használják: zárt és hordozható, vagy csak zárt.

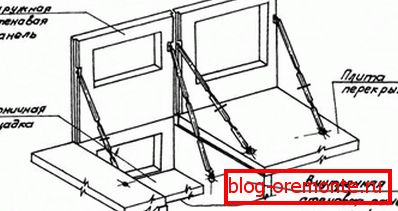

1. A keret nélküli típusú épületekben a padlók terhelését maguk a falpanelek hordozzák.
2. A keret analógjaiban a vivőfunkciókat keretekkei hajtják végre. A falburkolatokat zónákra, kerítésekre, hang- és hőszigetelésre használják.

A növények paneleket hoznak létre mind külső, mind belső falak számára.

1. A külső táblák három kategóriába sorolhatók: egyrétegű, cellás vagy könnyű betonból, és két, három rétegből állnak. Az utóbbiak nagy mennyiségű betonból és hőszigetelőből készülnek.
2. A szerkezeten kívül homlokzati kerámia burkolatokkal, dekoratív habarccsal, időjárásálló festékekkel stb. Borítják. A lemezek belső oldalát díszítik és elkészítik a befejezéshez.
3. A fali vasbeton panelek magassága megegyezik az egy emelet magasságával. Szélességük 1/2 szoba (300/720 cm), vastagsága 20/50 cm, a vasbeton falburkolat méretei a helyiségek méreteihez igazodnak. Vastagságuk 3/16 cm.

Falfalak osztályozása

A panelek különböző csoportosítása kategóriákba sorolható, a mögöttes alapelv alapján: tipikus jellemzők, cél, struktúra, az anyag összetétele.

Födémszerkezet

A gyártott paneleket monolitikus és kompozit analógokra osztják.

Ezzel szemben a rétegelt termékek lehetnek szilárdak vagy egy réteg levegővel rendelkeznek.

1. Az egyrétegű homogén betonok alacsony hővezető képességgel rendelkeznek. A külsõ rész vastagsága 2/4 cm, belül a burkolólapot furnér díszíti.
2. A kétrétegű lemezek szilárd szerkezetűek. A csapágyréteg vasbeton habarcsból készül. Ez a panel belsejében található, amely egyúttal gőzölő szerepet játszik. A külső hővédő réteget cement-homok habarccsal borítják.
3. A vasbeton szendvicspanelek két lemezből készülnek, amelyeket hegesztett vázszerkezettel erősítenek. Ezek között feküdt a szigetelés.

A teherbíró képességű fallemezek a következőkre oszthatók:

• önhordó termékek;
• analógokat hordoz.
• csuklós panelek.

Falpanelek

1. Ezek a nagy lemezek padlómagassága és legfeljebb 600 cm hosszúságú, előgyártott épületek kialakítására szolgálnak.

Figyelj! A válaszfalak előállításához nagy szilárdságú közönséges vagy gipszbetonhoz kell használni. Az anyagnak jó vízállósággal és fagyállósággal kell rendelkeznie.

1. Az ilyen lemezeket acélhuzal, vagy hőálló és mechanikusan ellenálló acél, A / III, AT / IIIC osztályú rudak erősítik meg. A termék valamennyi acélrészét korróziógátló alapozóval kell lefedni.

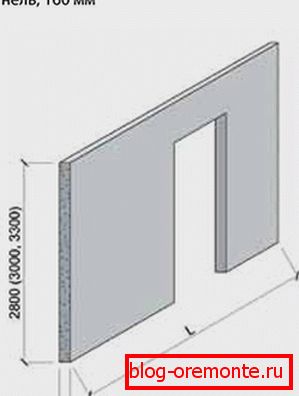

Egyrétegű táblák

1. Egyrétegű falpanelek előállításához használt beton, homogén szerkezetű és magas hőszigeteléssel. Leggyakrabban világos (cellás) anyag.
2. A lemezek külső oldalát 2/4 cm vastag burkolat borítja, hogy megóvja őket az időjárástól.
3. Különböző vakolat, burkolólapok stb.

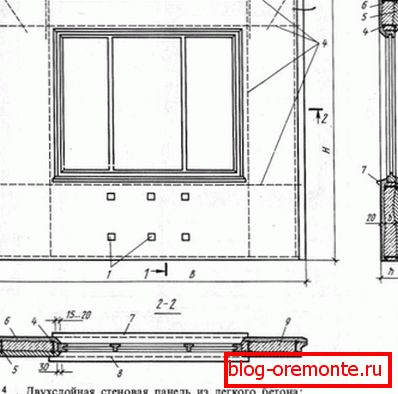

Kétrétegű panelek

1. A kétrétegű lemezek általában szilárd szerkezetűek. Az első csapágyréteg sűrű vasbetonból készül. A másik réteg hőszigetelő.
2. Külső helyen helyezkedik el, és cement-homok habarccsal borítja.
3. A csapágyréteg a helyiségben helyezkedik el, és egyben gőzgátként is szolgál.

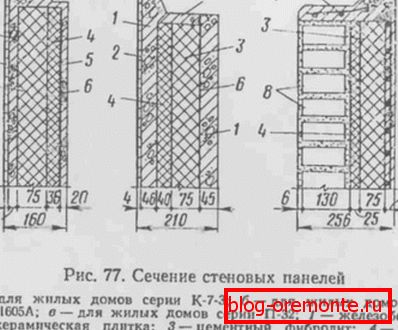

Háromrétegű terméktípus

Mindenekelőtt a vasbeton szendvics falpanelek keresnek.

1. A három rétegű lemez alapja a külső csapágy oldal, a belső panel erősítéssel van hozzáerősítve. A köztük lévő rés miatt a szerkezet hővesztesége csökken.
2. Az ásványgyapot, a cementalapú fibrolit, habszilikát, poliuretán hőszigetelőként szolgálhat ilyen termékekben.
3. A háromrétegű lemezek tipikus méretűek és vastagságukban különböznek egymástól. A tervezők választják ki, a terület éghajlati viszonyai és az épület termikus paraméterei alapján.
4. Az ilyen típusú panelek könnyű, de tartós betonkeverékből vagy nehéz típusú betonból készültek, amelynek osztálya nem kisebb, mint a B-12.5.
5. Erősített termékek hegesztett hálók vagy ömlesztett acél keretek. A lemezek fémrészeit korróziógátló láncindítókkal védjük.
6. A háromrétegű falpanelek jellemzőit a GOST 3110/2005 és GOST 13015/2003 szabványok határozzák meg.
7. Ha a lemezek telepítése során szükséges a lemezek feldolgozása, akkor a vasbeton gyémánt körökkel van vágva.

A termékek méretei

1. A saját kezű fallemezek kiválasztásának fő kritériuma a méretük. Meg kell határozni az épülettervezést, figyelembe véve a tervezési terveket és az alaprajzokat.
2. A méretek mérete és vastagsága, a nyílások mérete és száma, a panelek műszaki jellemzői a projekt alapján kerülnek meghatározásra.
3. A lakóépületek tipikus méretű táblák: a magasság egy szinttel egyenlő, a szélesség egy vagy két helyiséggel egyenlő. Külső panelek nyílászárókkal rendelkeznek. A válaszfalak lemezei szilárdak vagy ajtókkal rendelkeznek.
4. Az ipari létesítmények paneljeinek hossza 6 méter, 9 és 12 méter.

Figyelj! A falburkolat vastagságát az Ön területének éghajlati viszonyai alapján kell kiválasztani. Nagyon fontos a használt építőanyagok hőminősége is. A gyártók 20/50 cm vastagságú termékeket állítanak elő

Termékcímkézés

A paneleket betűkkel és számokkal jelölik a kötőjelen keresztül.

1. Az első csoport a lemez típusa és méretei: hossz, magasság (deciméterben), vastagság (centiméterben).
2. A következő töredék meghatározza a beton típusát és típusát: L - fény, T - nehéz, I - sejtes.
3. A harmadik rész további termékminőségről számol be.

Például:

• a szeizmikus ellenállás több mint 7 pont - C;
• fagyállóság -40 fok alatt - M;
• permeabilitás: különösen alacsony - Ó, alacsony - P, normál - N.

Ez a márkacsoport tartalmazza a termékek tervezési tulajdonságait:

• formájuk;
• végkonfiguráció;
• a nyílások típusát és helyét, ha vannak ilyenek;
• a strobe alakja (ha van) a szomszédos elemek egymás melletti pontjain;
• a rúd és a jelzálogpiac típusa és helye;
• a megerősítő szerkezetek jelenléte a terhelések csökkentésére, az alap egyenetlen alakváltozása miatt.

Jelöljünk egy példát: ПСТ 598-300-20.

• PST - háromrétegű falpanel;

598 cm - hossza;

300 cm - magassága;

20 cm - szélessége.

következtetés

A kerítések, falak és mennyezetek vasbeton paneljei a modern tömeggyártás szerves részét képezik. Az új technológiák, anyagok és tervezési megoldások alkalmazása a gyártás során lehetővé teszi az épületek optimális kialakítását.

Ha ismered a videót ebben a cikkben, sok hasznos információt kapsz.
