Hogyan készítsünk villámcsapot

Hosszú ideig az ember a villámcsapást a természeti jelenségek kategóriájába helyezte, amelyek bizonyos fenyegetést jelentenek békés létezésére. Napjainkban a legtöbb magánlakástulajdonos tisztában van azzal, hogy villámcsapás szükséges villámvédelme érdekében, ami az alábbi kellemetlen következményekhez vezethet:

• a tűz előfordulása;
• az emberek áramütése a házban;
• épületek mechanikai megsemmisítése;

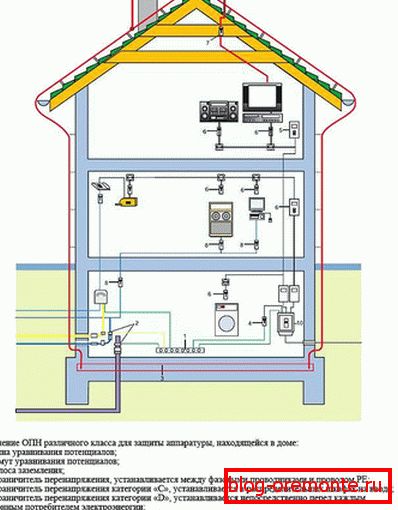

• az elektrosztatikus indukció hatásai, amelyek rövidzárlatokhoz és háztartási készülékek meghibásodásához vezethetnek.

Csak a villámcsapás megismerése után megvédheti otthonát és családját a fenti problémáktól.

tervezés

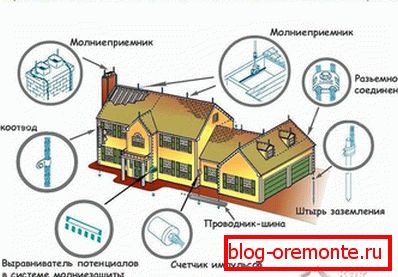

A jelenlegi előírásoknak megfelelően a villámhárító kialakítása a következő elemeket tartalmazza:

• villámcsapásnál használt villámhárító;
• a jelenlegi vezetés, amelyen keresztül az emberekre és a struktúrákra veszélyes természetes áramot bocsátanak ki;
• földeléssel, amelyen keresztül lehetséges a megbízható áramköri érintkezés kialakítása a talajjal.

Villámhárító

Tervezése szerint minden gyakorolt ​​villámvédelmi rendszer rudat, hálót és lineáris eszközöket tartalmaz.

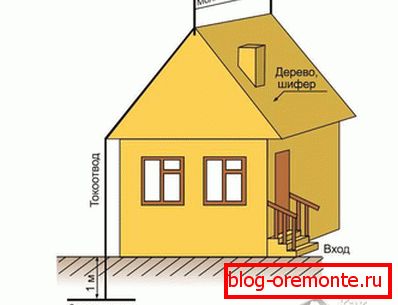

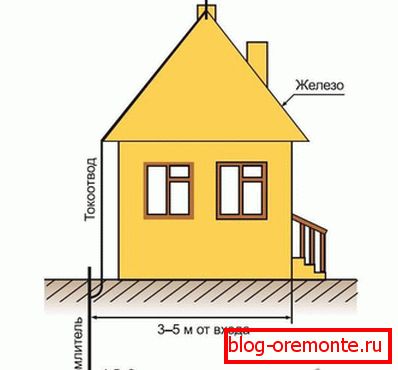

A rúd villámrúdját általában 0,5-2 méter hosszú fémrúd formájában végzik. A lineáris vevők egy fém kábel, amelynek keresztmetszete több mint 5 mm. Az ilyen kábelt a tető gerincén körülbelül fél méter magasságban nyújtják, és különleges fadarabokkal rögzítik. Ebben az esetben a kábel mindkét vége egy áramvezetővel van ellátva egy földelővezetékkel. A lineáris vevőkészülékeket olyan épületek védelmére használják, amelyek tetőcserépével vagy fa bevonattal vannak felszerelve.

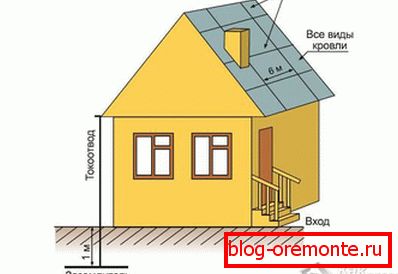

A hálós villámhúzók rács formájában készülnek, amely 6 mm vastagságú vezetékből készül, 3 és 10 méteres cellamérettel. Az ilyen rácsot a tetőn feszítik fél méter magasságban, és egyszerre több ponton kapcsolódik az áramvezetőhöz.

Áramvezeték és földelés

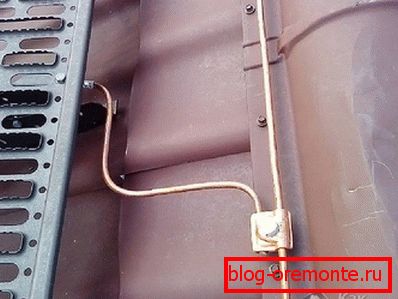

A szabványos áramvezetékek általában legalább 6 mm vastagságú rézhuzalból készülnek.

A földelővezeték funkcióját olyan fémrúdkészletekkel lehet elvégezni, amelyek a házból legalább 5 méteres távolságban a talajba (kb. 2 méter mélységig) vezetnek. A talajba hajtott rudakat összehegesztik, majd az alsó vezetővel bármely ismert módszerrel (hegesztés vagy csavarozás) csatlakoztatják.

Hely kiválasztása a földelés és a karbantartás alatt

Mielőtt villámcsatlakozást készítene, előre kell aggódnia a helyszín kiválasztásában, amely a legmegfelelőbb a földelő kapcsoló elrendezéséhez.

Az a tény, hogy a fémrudak érintkezésbe kerülnek a talajjal, csak a következő feltételek mellett lehetséges:

• a talajvíz nedvességének a földelési zónában történő elrendezésnek meg kell felelnie az ebbe az osztályba tartozó eszközökre normalizált értéknek;
• annak kémiai összetételének meg kell felelnie az elektromos biztonságra vonatkozó követelményeknek.

Minél szárazabb a talaj a földelőszerkezet helyén, annál rosszabb a talajjal való érintkezés, és annál biztonságosabb lesz az egész villámcsökkentő rendszer.

A talajjal való érintkezés növelése érdekében (elektromos vezetőképesség) ajánlatos a talajt rendszeresen nedvesíteni egy speciális sóoldattal. Bizonyos esetekben megengedett, hogy a talajhoz adjunk szokásos sót.

A villámhárító karbantartása az érintkezők felügyeletére és a földelt rész vizuális ellenőrzésére korlátozódik, a legutóbbi rozsda és szennyeződés hiányában.

videó

A villámhárító rendszer rögzítése, lásd alább:
