Hogyan készítsünk földet a házban?

A mai napig számos olyan speciális intézkedés került kidolgozásra, amelyek megbízható védelmet biztosítanak a felhasználónak az áramütés ellen a mindennapi életben, ami biztonságosabbá tette az elektromos berendezések üzemeltetését.

Ebbe az osztályba tartozó tevékenységeknek magukban kell foglalniuk a talaj felépítését, amelyet a "földi hurok" elnevezésű magánlakás legtöbb tulajdonosának ismert, és amely rendszerint a következő szerkezeti elemekből áll:

• földelőberendezés (földelés);
• földelővezeték-készlet;
• speciális földi busz.

A cikkben arról fogunk beszélni, hogy miként lehet megfelelően elhelyezni a földet egy magánházban saját kezével, bemutatni a sémákat, fényképeket és videó utasításokat.

A földelés kiválasztása és előkészítése

Egy országház földelõ rendszereinek megszervezésé- ként az alábbi fémszerkezetek egyikét használhatja földi irányításként:

• bármely, a talajban eltemetett vasbeton cölöpök;
• fémcsövek vagy sínek a föld felszínén;
• a talajban eltemetett épületszerkezetek egyéb fém elemei.

Abban az esetben, ha nem talál ilyeneket otthonában, saját magának kell előkészíteni a földelő kapcsolót.

Ennek a földelési elemnek a elkészítéséhez 1.200 méter hosszú acélelektródákat kell készíteni, amelyeket később össze kell hegeszteni, hogy ezek a vizsgálatok rendszeres formájú háromszöget eredményezzenek.

(Az acélcső elektródák szegmenseinek kiválasztásakor átmérőjének legalább 30 mm-nek kell lennie).

Különböző profilú elektródák használata esetén az elemek keresztmetszetének legalább 150 mm-nek kell lennie²és a szegmensek hossza nem kevesebb, mint 2 méter. Mielőtt egy ilyen szerkezetet a talajba helyezne, előzetesen előkészítsen egy helyet előkészítve fél méter mély mélységű árok (kb. 1,2 méter hosszú oldalú háromszög formájában). Ezután a kapott kép sarkaihoz egy kis kalapáccsal három kalapácsot kell készíteni, és az elektród egyik oldalán jól meg kell mutatni. A kalapált elektródák egymáshoz való csatlakoztatásához legalább 50 mm keresztmetszetű acélszalagot kell használni.². A kapott szerkezetet az ízületek minden részén megbízhatóan hegesztik (vagy csavarkötésekkel csuklósan).

Ezen eljárások befejezése után a földelő kapcsoló számára kiválasztott acélszalagot a tervezett földelő busz belépőpontjának a házba történő továbbításához (célszerű közelíteni a kapcsolószekrényhez, és csavarja le a végén).

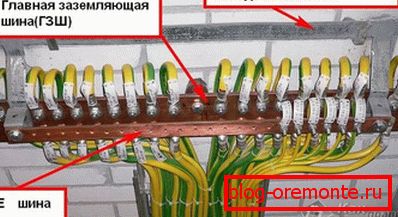

Ezután 6 mm-es rézvezeték-részt használjon², a falon lévő lyukon áthaladva és rögzítve ezen a csavarral, ki kell húzni egy kivezetett buszot a kapcsolószekrényen található fő földi buszra (GZSH). Innen védőföldelést lehet higítani az otthon minden területén (a működő elektromos vezeték részeként).

Talajbusz elrendezés

Annak érdekében, hogy helyesen oldja meg a helyes földelést, meg kell végezni a PEN vezetőnek az úgynevezett "megosztását", amely a ház kábelének részét képezi.

Külön földi busz beszerzéséhez ezt a vezetéket védő és munkakábelre kell felosztani (PE és N)

Az ilyen felosztást a már megismert fő földelő busz segítségével lehet megszervezni.

A PEN-vezetéken kívül (a "vozdushki" vezetéknél vagy a föld alatti kábelen keresztül a kapcsolószekrényhez felcsavarodva) a buszra csatlakozik az előzőleg megtervezett földelővezeték, amely a földelő sávba csavarozva van.

Az ilyen földelés (amely lényegében megismétlődik) jelenléte miatt mesterségesen elrendezheti a különálló nulla busz és a nullázó vezeték vezetékeit az összes fogyasztó számára közvetlenül a fő földi buszról. Ebben az esetben a fázisvezeték (L) elválik velük.

Meg kell jegyezni, hogy az OLC-k magukban foglalják a vásárlói oldalon történő elrendezésre vonatkozó különleges követelményeket, úgynevezett újrafelosztást. Ezek az ágazati ipari hálózatokra vonatkoznak, a súrlódás-mentes semleges rendszerrel előállított terhelések felvétele. Ez a csatlakozási módszer biztosítja az egész védőföldelés rendszere működését a PEN vezető vészhelyzeti megszakítása esetén is.

Figyelembe kell vennie azt a tényt, hogy a városi lakásokban a PEN-vezető megdöntése megszervezésére az újraföldelés miatt nem fog sikerülni.

videó

Néhány szó a földelés és földelő busz telepítéséről:
