Hogyan húzzuk le a drótot

A vezetékek telepítésének folyamata során a munka egyik legkritikusabb szakasza a szigetelés eltávolítása. Nem számít alumínium drót, réz, zománcozott vagy műanyag szigetelés, minden esetben meg kell figyelni a technológiát, amikor le van csupaszítva. Ha figyelmen kívül hagyja a huzalozással kapcsolatos javaslatokat és tippeket, akkor a gyártott elektromos rendszer műszaki jellemzői alacsonyak lesznek. Vegyünk néhány technikát a szigetelés eltávolítására a különböző bevonatos huzalokból.

A vezetékek szerkezetének jellemzői

A vezetékek két típusból állnak:

1. Odnožil'nye.
2. Sodort.

Egy magban olyan vezetéket értünk, amelyben egy keresztmetszet egyetlen vezetővel vagy vezetékkel van kialakítva. Ami a sodrott, az ilyen huzal keresztmetszete több vékony huzalból áll, amelyek egyes esetekben összefonódnak egymással. Annak érdekében, hogy a sodrott huzal rugalmas és rugalmas legyen, a kapron huzalhoz hasonló szerkezetet helyeznek el. Figyelembe véve ezeket a tulajdonságokat, az izolációs eltávolítás technológiája minden egyes esetben eltérhet.

Kés tisztítás

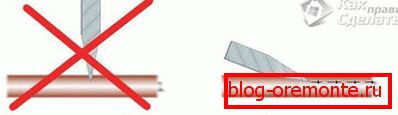

Ha a szigetelést késsel kiveszi, lehetetlen a lyukakat egy körben vágni egy penge merőleges helyzetében - egy rézvezeték rés alakulhat ki. Ennek eredményeképpen, enyhe kanyarban a vezeték könnyen és gyorsan megszakad ezen a helyen, különösen akkor, ha a huzalt 0,6-0,8 mm vastagsággal szedte. Több hajlítás után a huzal teljesen megszakad. Amikor a kábelt egy késsel lehúzzuk, a pengenek majdnem ugyanabban a síkban kell lennie a vezeték tengelyével. Az előszigetelés a mag mentén vágódik. A szigetelést levágják, és félreteszik.

Ezzel a lecsupaszítással fontos, hogy legyen óvatos, mivel könnyen károsíthatja a kezét.

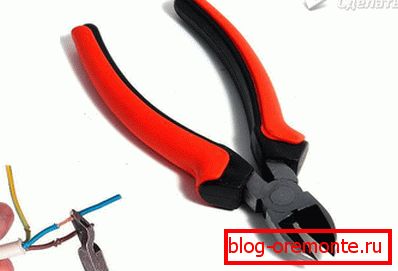

Oldalvágó használata

Az ilyen oldalsó vágóeszközöket gyakran nem megfelelő módon használják. A szerszámot szükség esetén kézben tartják, a vágóélek irányára semmilyen figyelmet nem fordítanak. Ha helytelenül használják, az oldalvágóknak nagy erőfeszítéseket kell tenniük. Ezenkívül ebben az esetben nagy a kockázata annak, hogy a huzatot a szigeteléssel együtt megtörik.

Fontos, hogy a vágóélek a szerszám ellenkező irányába néznek. Ezzel az opcióval a penge a legkisebb erõfeszítéssel is behatol a szigetelésbe. Ennek eredményeként a szigetelőcsövet eltávolítják a vezető felületéről anélkül, hogy károsítaná.

Reflow módszer

Forrasztópáka jelenlétében gyorsan eltávolíthatja a szigetelést termikus módszerrel. Ehhez melegítse fel a forrasztópálcát és könnyedén fusson a műanyag szigetelésen keresztül. Fűtés után a műanyag megolvad és lehúzódik. Ez a módszer nem sérti a vezetőt. Ha egy ilyen tekercseléssel nagy számú vezetéket kell szétszedni, akkor ajánlatos egy speciális eszközt használni. Például egy speciális égő alkalmas lenne egy olyan fának, amelyet korábban "Pattern" néven ismertek.

A reflow módszer a leghatékonyabb, ha a kábelezés régi. Hosszú élettartam után a huzalon lévő műanyag kemény és törékeny lesz. Továbbá, ha a huzal két vagy három centiméterre néz ki a csatlakozódobozból, sem a fogó, sem a kés nem képes kezelni. Ha szivargyújtót vagy forrasztópálcát használ, akkor húzza ki a vezetéket.

És ha a zománcozott huzal

Ha a karmester vastagsága 0,2 mm, akkor a legjobb megoldás a mechanikai eltávolítás. Ehhez használjon késsel vagy csiszolópapírral, amely kapart szigetelés.

• A vékony szigetelésű kábel feldolgozásához finom csiszolópapírt használhat. Hajtsa félbe csiszolópapírral. Ezután helyezze a kábelt a hajlított lapra, és könnyedén nyomva húzza meg a huzalt. Ezt az eljárást addig kell folytatni, amíg a zománcot le nem hámozzák.
• Ha egy kést használnak, a kábel egy részét szilárd alapra kell helyezni. Ezután körbe kell fordítania, amíg a zománcot a karmester felületéről lekaparják.

Ha a vezető még vékonyabb és átmérője kisebb, mint 0,2 mm, akkor a mechanikai módszer nem lesz hatékony. Ez annak köszönhető, hogy a zománc ennek következtében nem tűnik el, és maga a huzal megszakad. Ebben az esetben a forróhegesztés és a vinil-klorid szigetelés segítségével a termokémiai módszerrel elsajátítható. Kezdjük, melegítsük fel a forrasztópasztát, majd helyezzük vinil-kloridot az asztalra, és a huzal tetejére és mentén forrasztó vasat vezetünk. A magas hőmérséklet hatására klór keletkezik, ami tisztítja a huzalt a zománcból.

A legtöbb esetben az ilyen vezetékeket rádiókommunikációban használják, és induktív tekercseken van feltekercselve. Neki is van neve - Litz. Megjelenésében nagyszámú vékony huzal jelenléte jellemezhető, amelyek egy karmantyúba sodródnak, és ugyanakkor zománc borítják.

Nem kevésbé érdekes egy másik lehetőség a zománc szigetelés eltávolítására a drótból. Várnia kell az aszpirin tablettát. A huzalt ráhelyezik rájuk, és hasonlóan áthaladnak egy fűtött forrasztópálcával. Ennek eredményeként a huzal ki van téve, és plusz minden más meg van konzerválva.

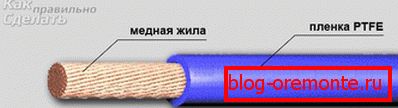

PTFE szigetelés eltávolítása

A fluoroplasztikus kifejezés olyan polimert jelent, amelyet kémiai módszerrel állítanak elő. Számos pozitív tulajdonsággal rendelkezik, például nem nedves a vízből és nagyon ellenáll a szerves anyagoknak. Műszaki jellemzői 300 ° C-ig tartanak! Mivel a szigetelés az ideális megoldás, de a fő hátránya a magas ár. Ebben a tekintetben különleges esetekben használom. A mindennapi életben számos rádió amatőrre alkalmazható, mivel a forrasztás után esztétikus megjelenésű, kevés helyet foglal el és nem olvad.

Az anyag maga vékony keskeny szalag formájában van. Ő viszont szorosan megtört a sodrott sodrott vezetékön. A szigetelés csak egy késsel lehetséges. A PTFE-t a kívánt hosszúságra kaparják. Amint a huzal ki van téve, a szigetelést a kívánt hosszúságúra visszahúzzák, és a fennmaradó fluoroplasztikus anyagot levágják.

Szigetelés szövetből, gumiból, amelyet a fenti módszerek bármelyikével eltakarítanak. A legfontosabb az, hogy megakadályozzuk a fő mag metszését!

Automatikus sztriptíz

A fenti módszerek mindegyike manuális. Több időt és figyelmet igényelnek, nem beszélve a tapasztalatokról, amikor kis keresztmetszetű sodrott vezetékekről van szó. Ha ezen a területen dolgozik, és rendszeresen meg kell tisztítania a vezetékeket a szigeteléstől, akkor a legjobb, ha részlegesen automatizálhatja ezt a folyamatot. Ehhez a kullancsokat kifejezetten kifejlesztették, vagy más néven - sztriptíztól.

A sztriptízzel a szigetelést egy tenyér érintésével eltávolítják. Fontolja meg, hogyan szalagolja le a vezetékeket a WS-04 sztriptíz modell segítségével.

A WS-04 sztriptíz technikai jellemzői:

• A szigetelést eltávolíthatja és az O0.5-2.7 mm huzalokat 0,2 - 6,0 mm keresztmetszettel meghajolhatja² előbeállítás nélkül.
• Mikroszkópos csavarok felállításakor eltávolíthatja a szigetelést egy 0,25 - 0,5 mm-es vékony huzaltól.
• A sztrippelő lehetővé teszi, hogy a vezetékeket szigetelés nélkül, szigetelt vagy gépjárművezetékeken a 0,8-2,7 mm-es dupla bilincs alatt karmoljuk.

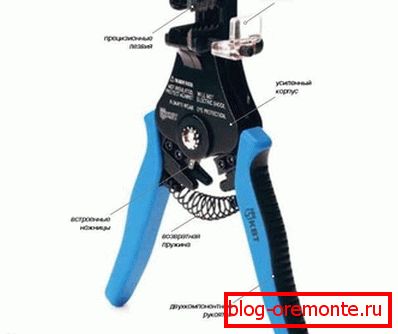

Megjelenésével a sztriptíz hasonlít a kullancsokra, amelyeknek végén van egy bütykös kar. A felső bütyök mozgathatóak, az alsóbbek fixek. A vezeték megkötése a bal páros, és a szigetelés eltávolításának és kijavításának joga. A fogantyúk első megjegyzésénél a bal bütyök rögzíti a drótot, a jobb pedig éles peremet vág a szigetelésbe. A karok állandó csökkentésével a szigetelést fokozatosan eltávolítják a huzaltól. A sztripper vezeték lehúzása néhány másodpercet vesz igénybe.

A WS-04 sztriptízes modell egyszálú, sodrott és két maghálóval történő sorozatos feldolgozásának folyamata:

1. A huzalt a fogantyú belsejében található vágókések közé tekerjük. Aztán csökkenteni kell őket. Az eredmény a huzal deformáció nélküli vágott vége. Összehasonlításképpen, vágja le a kapcsok végét mindig lapos és kissé élesített.
2. A következő lépésben a huzal egyik vége be van helyezve a mozgatható és rögzített szivacs között. A fogantyúk tömörítése után a szigetelést eltávolítják. A vezetéken ilyen munkákkal nincsenek bemélyedések.
3. Az eltávolítandó szigetelés pontos hosszának beállításához használhatja a kék mozgatható korlátozót.
4. Kétvezetékes huzallal a szigetelést két lépésben egy sztriptíz eltávolítja.
5. Az első megközelítésből a klorvinil csövet eltávolítjuk.
6. A második szakaszban a két vezetékből való elkülönítést egyszerre távolítják el.

A munkaidő nem haladhatja meg az 5 másodpercet!

Ezenkívül a sztripper is használható a telefonkábel szigetelésének szétszedésére, mielőtt az RJ-11 csatlakozóba nyomná. Ha csavaros csatlakozást használnak, a szigetelést csak egy mozdulattal távolítják el a huzalokból.

A sztriptíz használható az árnyékolt huzalok eltávolítására is. Mindenekelőtt meg kell jegyezni, hogy ez nagyon nehéz feladat, különösen bonyolult, ha a karmester vékony. Tehát először is az elszigeteltséget eltávolítják az árnyékoló zsinórból. A központi vezetéket csupaszítja, a köpenyét tűvel vagy tüskevel lehúzzák. Még egy mozgást kell végrehajtani egy sztriptízzel, és a vezetéket el kell választani az elszigeteltségtől. Az árnyékolt vezeték kézi árnyékolása munkaigényes, különösen akkor, ha csak egy késsel rendelkezik. Kést nagyon könnyű károsítani a vezetéket!

Úgy tűnik tehát, hogy a sztriptíz sokoldalú eszköz, amely tisztítja a különböző vezetékek szigetelését.

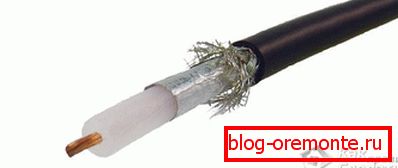

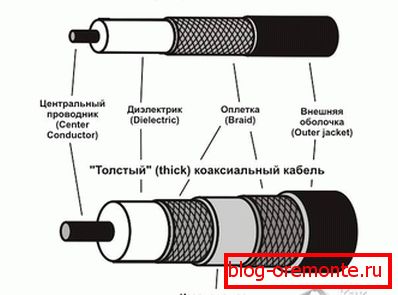

Koaxiális kábel

A koaxiális kábel szigetelését a saját kezével is lecsatolhatja. Bár a felszerelés ehhez olcsó és megfizethető, megmondjuk, hogyan kell a munkát fogóval és késsel elvégezni. Ez a kábel általában műholdas TV és szabványos F csatlakozók csatlakoztatására szolgál.

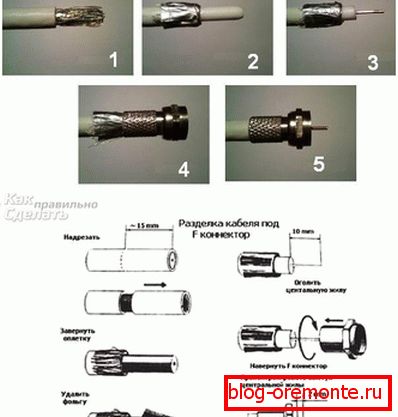

Lépésenkénti utasítások a koaxiális vezeték szalagozásához:

1. A kábelt el kell venni a testből.
2. Vegyünk egy íróasztalt és szorosan nyomjuk meg a kábelt a kábel végéről, 2,5 cm távolságban. Nem tudjuk megnyomni a penge végét, különben megszakad, és visszapattanhat a szemébe.
3. Ebben a szakaszban szükség van a külső héj, a köpeny, a fólia réteg és a dielektromos hab átjutására. A legtöbb esetben fehér. Olyan rétegek és vénák vannak körülvéve. Amikor a penge a kábelbe merül, némi ellenállást érez. Amint a penge a vezeték felére esik, kevesebbet kell nyomni. Rendkívül fontos, hogy ne károsítsa a központi magot!
4. Akkor végig kell mennie a kábel körén. Ennek során ügyeljen arra, hogy ne hagyjon magokat a magon.
5. Most húzza meg és csavarja el a szigetelés vágott élét. Ilyenkor eltávolíthatja a szigetelés vágott végét.
6. Ha a huzalozás a kábelhüvely alól kinyúlik, vágja le őket fogókkal úgy, hogy ne nyúljanak túl a köpeny szélén. Fontos, hogy vizsgálja meg a huzal a serifs. Ha van ilyen, akkor a fenti eljárást meg kell ismételni.
7. A dielektromos hab részben maradhat a fő magon. Csak a körmével távolíthatja el.
8. A kábel az F csatlakozóhoz történő csatlakoztatásához először távolítsa el a felső burkolat egy kis részét.
9. Ehhez az előző helyről levágott intézkedés nyolc milliméter. Vágjon egy darabot a felső héjra. Az előző esethez hasonlóan a bemetszés merőleges a vezetékre. Ügyeljen arra, hogy ne kösse be a burkolatot. Az F csatlakozó egyes módosításaiban nem szükséges eltávolítani a burkolatot, míg mások ellenkező esetben eltávolítani kell.
10. Ha nem biztos benne, hogy szükséged van a zsinórra az ügyben, hagyd ideiglenesen. Ez a fonat a dielektromos hab körül helyezkedik el. Kábelezése kisebb, mint az emberi haj, ezért minden munkát óvatosan kell végrehajtani. Épp most ugyanúgy kell megcsinálni a vágást a fűrészlap hegyével a vezeték egészén.
11. Vegye le a kábelhüvelyből nyolc millimétert, úgyhogy a tekercsbe tekercselt dielektromos hab a magon marad.
12. A zsinór a külső héjra burkolva. Tehát a dielektrikum ki van téve. Ebben a szakaszban ügyeljen az F-csatlakozó követelményeire: melyik vezeték végének kell lennie az Ön esetében.
13. A zsinór és a központi mag középpontja között nincs lehetséges vezeték. A fehér dielektrikum hátterében jól látható lesz
14. A kábel végén található az F-csatlakozó.
15. A dielektrikust a csatlakozó alján kell elhelyezni, miután rá van szerelve. Elfogadhatatlan, hogy kinézett, vagy nem érte el a csatlakozó alját.

A fúró érintkezése az F csatlakozóval nem megengedett.

Most az F-csatlakozó üzemkész.

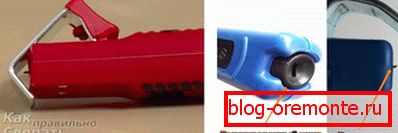

Kábel szigetelés sztriptízek

Külön említést érdemel a speciális késekről, amelyeket közvetlenül a kábel szigetelésének eltávolítására használnak. Például a legnépszerűbb horgolt kést. Működés közben sokkal kényelmesebb, mint az írószer. Ráadásul a vastag pengéknek köszönhetően biztonságosabb és bátrabban dolgozhatnak. Nehéz lesz számolni a huzal szigetelésével, de vágja le a kábelt: ez az, amire szüksége van. Az ilyen horog jól illeszkedik a kábelköpenybe, így nem ugrik ki belőle. Azonban ez az eszköz nem rendelkezik minden előnyzel, mivel nem tud jó kábelcsíkot biztosítani.

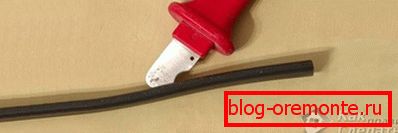

Ismert egy másik kést.

A munkában nagyon egyszerű. Kezdetektől fogva használja a hüvelykujját, hogy összenyomjon egy speciális rögzítőt. Alatta van a vezeték elszállítása. Ezen a ponton egy kis kés, amely a tengelye körül forog, kukucskál a fogantyúról. A kábel felhelyezése után a konzol nyomja meg a kést. Csináljon két vagy három fordulatot a vezeték körül, amíg meg nem kap egy vágást. Most, anélkül, hogy kivenné a vezetéket, húzza meg a szerszámot a vég felé irányuló erőfeszítéssel. A kést a héj mentén megfordul és vágja. Végül egyszerűen eltávolítja a vágási részt és folytatja a munkát.

Ennek az eszköznek az egyetlen hátránya, hogy a kereket közvetlenül egy adott típusú huzal mélységéhez kell igazítani. A konfiguráláshoz egy darab drótot használhat.

Továbbá, ez a kés nem nagyon sikerül megbirkózni a szigetelés megszüntetésével. Ennek az az oka, hogy az eszköz vastag kábellel lapozhat a gondatlan akciók során.

Tehát úgy tekintettük a leggyakoribb módszereket, hogyan lehet eltávolítani a szigetelést a huzaltól. Talán a fenti módszerek egyike hasznos lehet az Ön esetében. Sikeres munka az Ön számára!
