Hogyan csatlakoztassuk a vezetékeket a csatlakozódobozba

Elektromos áramkör nem tud csatlakozás, kábel vagy kábel elágazása nélkül. Ez egy speciális doboz. A mennyezet alatt helyezkedik el, kerek vagy négyzet alakú polimer anyagból.

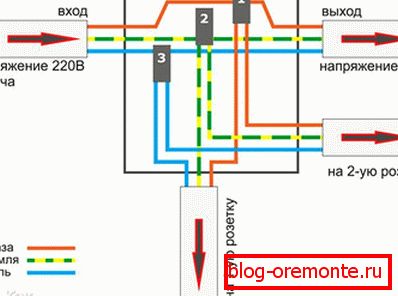

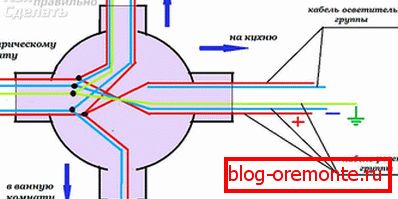

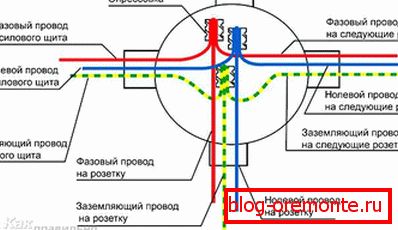

Ebben a cikkben leírjuk, hogyan kell helyesen kötni a kapcsolatokat, bemutatjuk a diagramokat, fényképeket és videó utasításokat.

Miért használja a csatlakozó dobozt

Vannak olyan esetek, amikor az elektromos vezetékek telepítése elhanyagolja az ilyen forgalmazók telepítését, mivel ez csak időpocsékolás, hiszen a dobozt először telepíteni kell, akkor hozzá kell kapcsolódnia, ami további nehézségeket okoz. Könnyebb egyszerűen csavarni, szigetelni és keményen vakolni a falat. De itt el kell gondolkodnunk egy kicsit előre, mert ebben az esetben hiányoznak a fontos pontok:

• Nincs szabad hozzáférés a vezetékekhez. Például, ha az aljzat nem működik a szobában vagy a fény eltűnik, és az ellenőrzés után kiderült, hogy a probléma a feszültség hiánya. Hogyan kell ellenőrizni? Teljesen tisztítsa meg a célt? Húzza le a tapétát, a vakolatot, hogy elérje a csavart? Ez tönkreteheti javítását.
• Ha további csatlakozót szeretne telepíteni. Nem mindig kényelmes csatlakoztatni, a vezetékeket a korábban telepített aljzatból elhelyezni. A csatlakozódoboznak köszönhetően könnyen új kapcsolatokat létesíthet.
• Az OES szabályozói kódja szerint "az ízületek és ágak elérhetők lesznek ellenőrzés és javítás céljából", ezért nem szabad elhanyagolni az ilyen forgalmazó telepítését.
• Az ilyen forgalmazók hiánya ellentétes a tűzbiztonsági előírásokkal.

Amint látja, az elosztó doboz fontos szerepet játszik. De a telepítés csak a kezdet. Továbbra is csatlakoztatni kell a vezetékeket. Mi a legjobb módja ennek? Nézzünk néhány módon.

A vegyületek típusai

Mi a probléma a vezetékek csatlakoztatásakor? Győződjön meg arról, hogy a jó érintkezés élt együtt, hogy a lánc ne szakadjon meg, és ne legyenek rövidzárlat kockázata. Ennek biztosítása érdekében többféleképpen járhat el:

1. Twisting.
2. Nyomásvizsgálat.
3. hegesztés.
4. Forrasztópáka.
5. Csavaros kapcsok használata.
6. Csavarozott csatlakozások.
7. Önzáró kapcsok.

Ezek az évek során bevált módszerek, amelyek segítségével megbízható kapcsolatot biztosíthat. Vessünk egy pillantást mindegyikükre. Megtanulják, hogyan kell megfelelően csatlakoztatni a vezetékeket ezekhez a lehetőségekhez.

megfeneklettek

Az ilyen csavarás a csatlakozódobozban hivatalosan tilos. Az EMP szabályozási dokumentum hetedik kiadásában a 2. fejezet 2.1 / 21. Pontja felsorolja a megengedett kapcsolatok minden típusát, de nem csavart. És ez nem meglepő, mivel egy ilyen érintkezés érzékeny az impulzusáramra és nagy érintkezési ellenállással rendelkezik. Idővel a kapcsolat romlik és csak ég. Annak a ténynek köszönhetően, hogy az érintkezési felület kicsi, nagy terhelés esetén melegszik, és a kontaktus tovább gyengül.

Nem ajánlott ilyen típusú kapcsolatot használni, annak ellenére, hogy néhány mester ezt használja. Ha egy csavart választasz, minden felelősség rád tartozik.

Ezt az opciót egyszerűségének köszönheti. Elég, hogy 10-20 mm-es szigetelést ragasszon el, és csavarja össze a vezetékeket egymással. Ugyanígy tettek apáinkat és nagyapáinkat is. De ez a kapcsolat gyakran megbízhatatlan, különösen ha alumíniummagot használnak.

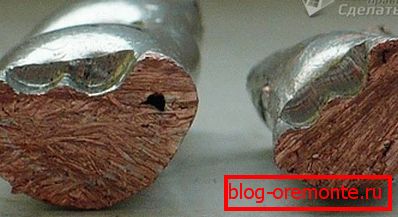

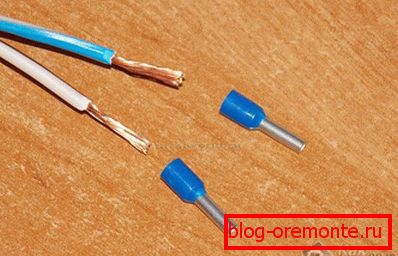

Krimpelő csatlakozás

Elég megbízható módszer, amelyhez csatlakoztató hüvelyt kell vásárolnia. A gerenda átmérője alapján fel kell venni. A csatlakoztatott vezetékektől függően maga a hüvely anyaga kerül kiválasztásra. Rézvezetékek esetén a hüvelyt réznek kell lennie alumínium - alumínium esetén. Annak érdekében, hogy a kapcsolat megbízható legyen, a hüvelyt speciális présfogókkal tömörítik. Ez a technológia meglehetősen hatékony, és más módszerek mellett normatív dokumentumokban is szerepel.

Az ilyen módon történő csatlakoztatáshoz szükség van:

1. Távolítsa el a szigetelést a hüvely hossza miatt.
2. Csavarja be a vezetékeket a kötegbe, és helyezze be őket a hüvelybe.
3. Nyomja össze a hüvelyt nyomógombokkal.
4. A csavart helyet szigetelő vagy szigetelő szalaggal szigetelje.

Ebben a munkában nem ajánlott a fogó használata, mivel a kapcsolat nem lesz elég megbízható. Sokkal jobban meg kell vásárolni a sajtót, vagy kölcsönözni őket jó szomszédokból.

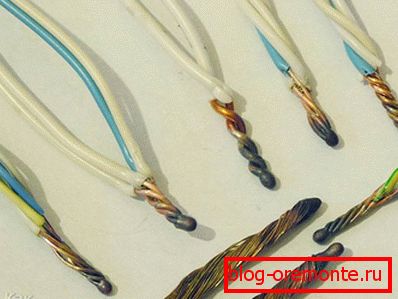

hegesztés

Ezt a módszert nevezhetjük a legmegbízhatóbbnak és legbiztonságosabbnak, mivel a vezetékek fúzióval kapcsolódnak és egybeolvadnak. Mivel a hegesztés nem oxidálódik, idővel ez az érintkezés nem gyengül. De ahhoz, hogy elvégezhesse az ilyen munkát, szüksége lesz a készséggel a hegesztési berendezésekkel való munkavégzésre.

A készségek mellett elő kell készítenie:

• 24 V-os hegesztőgép, amelynek teljesítménye több mint 1 kW;
• hegesztő kesztyűk a bőr védelmére;
• szemüveg vagy maszk a hegesztéshez;
• csiszolópapír sztrippelő huzalokhoz;
• irodai kés a szigetelés eltávolításához;
• szénelektród;
• amely miatt az olvadék védve lesz a levegő expozíciójától.

Miután minden eszköz és anyag készen áll, csak a hegesztés elvégzésére marad, ami nem nehéz. A munka több lépésből állhat:

1. Távolítsa el a szigetelést 60-80 mm-re, és csiszolópapírral csiszolja le. Az erek megvillanhatnak.
2. Csatlakoztassa a vezetékeket csavarással, egymás fölé csavarásával, úgy hogy a végek egymás szintjei legyenek. Ajánlott legalább 50 mm hosszúságú.
3. Öntse az áramlást az elektróda mélyedésébe.
4. Tegye a készülék "tömegét" a csupasz vezetékre, kapcsolja be a hegesztőgépet, és nyomja meg az elektródát a csavar tetejére.
5. Tartsa az elektródát addig, amíg egy labdát nem alakítanak ki. Általában 1-3 másodpercig tart.
6. Továbbra is meg kell tisztítani az átfolyási pontot, és zsugorodó csővel vagy szalaggal szigetelni kell a hegesztési helyet.

Ez a fajta vegyület hosszú ideig tart. Néhány régi Hruscsov ilyen hegesztés tartani 50 évig és stabilan végezte működését.

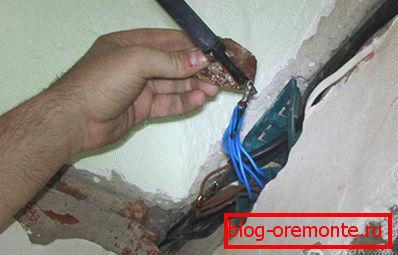

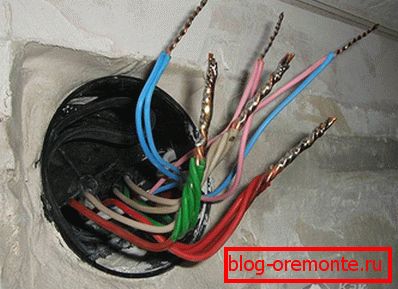

Forrasztópáka

A módszer nagyon hasonlít a hegesztésre, csak ebben az esetben a vezetékek forraszthatóak. Ezekhez a munkákhoz forrasztó vasra van szükség. A munkához szüksége lesz:

• forrasztópáka;
• finom csiszolópapír;
• канифоль (fuvola);
• ecset a gyanta felhasználására;
• ón-ólom forraszanyag.

Az eljárás ugyanaz, mint a hegesztésnél:

1. A szigetelés és a csiszolópapír eltávolítása.
2. Twisting.
3. Flux alkalmazása.
4. Közvetlen forrasztás. A forrasztó vas megolvasztja a forraszanyagot, melynek magába kell áramlani, és a vezetékeket egymáshoz erősen össze kell kötni.

Gyakran ez a módszer forrasztható rézhuzalokat, de ha speciális forrasztót vásárol alumínium forrasztáshoz, az alumíniumból is forraszthatja a rézöt.

A forrasztás nagyon megbízható, de nem ajánlott olyan helyeken, ahol erős hő lehet. Ezenkívül a mechanikai művelet során a kapcsolat gyengülhet.

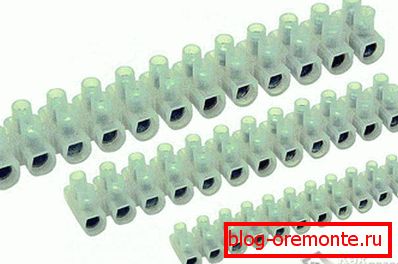

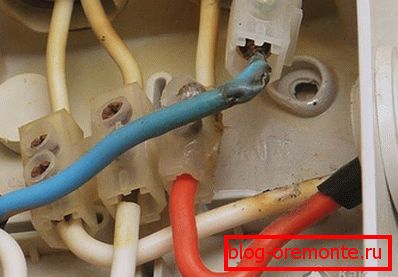

Csavaros kapcsok használata

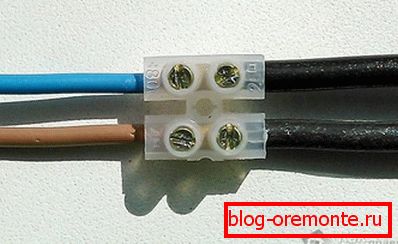

Ez a módszer gyors, egyszerű és hatékony. És ami a legfontosabb, az ilyen klipekhez hasonló fémek kombinálhatók. Például ha alumíniumot és rézvezetéket kell csatlakoztatni, amely önmagában ismert, hogy ellenjavallt. Ezek a klipek nagyon egyszerűek és kompaktek, és értékük meglepődhet.

A vezetékek klipszel való összekapcsolásához csak 2 lépést kell végrehajtania:

1. Távolítson el 5 mm-es szigetelést.
2. Helyezze be a klipeket és húzza meg a csavart.

Ez minden, ahogy láthatja, minden nagyon egyszerű és gyors. Csak akkor fontos, hogy ellenőrizze az erőt, amellyel megfogja. A csavar túl nagy meghúzása károsíthatja a huzalokat. Különösen ügyelni kell arra, hogy alumínium vezetékekkel dolgozzon.

A csavaros csatlakozás egyetlen hátránya, hogy amikor többcsatlakozó kábellel dolgozik, speciális fúvókával kell krimpelni, hogy biztosítsa a normál érintkezést és a vezetékes sértetlenséget.

Csavarozott csatlakozások

Az ilyen kapcsolat meglehetősen megbízható, de nehézkes. A modern elosztó dobozok számára a mérete miatt nem fog működni, csak a nagy, régi stílusú dobozoknál - csak jobb. Ez a módszer kombinálhatja mind a homogén, mind a különböző fémeket. A munkát a következőképpen végezzük:

1. A csavarra egy acéllemezt helyeznek.
2. A szigetelést a vezetékekből eltávolítják, és gyűrű formájában vannak kialakítva.
3. Az első gyűrűt a csavarra helyezzük.
4. Ezután viszont van egy másik acéllemez, amelyet az első után az ütközőre helyezzünk.
5. Felülről a második összekötő vezetéket helyezi.
6. Ezt az egész "szendvicset" egy anyával rögzítik.
7. Végül mindent meg kell szigetelni.

Ez a design teszi a kapcsolatot terjedelmes. Ha több pár vezetéket kell csatlakoztatni, akkor ez a lehetőség nem lesz a legjobb.

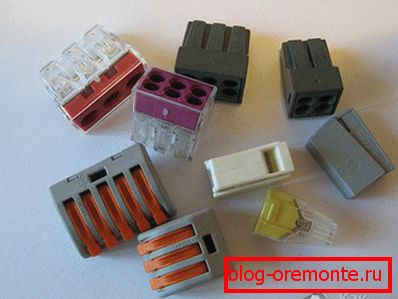

Önzáró kapcsok

Ezt a módszert nevezhetjük a legmodernebb, legnépszerűbbnek és egyszerűen használhatónak. Csak annyit kell vásárolnia, hogy különleges boltokat vásároljon a boltban. Ezen terminálok belsejében egy speciális paszta van, amely megakadályozza a fémek oxidálását. Emiatt különféle fémeket lehet beilleszteni az ilyen vegyületekbe.

A feladat a következő:

1. Minden vezetékből 10 mm-es szigetelést távolít el.
2. A klipen található kar emelkedik.
3. Vezetők kerülnek be a csatlakozóba.
4. A kart az eredeti helyzetébe süllyeszti.

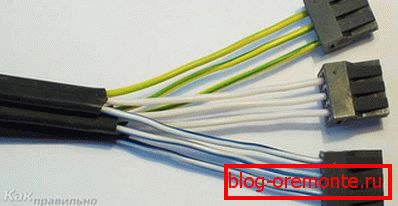

Ha a klipek nem rendelkeznek karokkal, azokat be kell illeszteni, mielőtt a terminál a helyére illeszkedik.

A legmegbízhatóbb módszereket tekintettük úgy, hogy a vezetékeket egy csatlakozódobozba lehet csatlakoztatni. Ez az elektromos munka nagyon fontos szakasza, hiszen a munka során a hibák 70% -a pontosan a vezetők rossz csatlakozásából áll. De ha még a hasonló munkák tapasztalatai nélkül is használná a cikkben leírt módszereket, akkor mindent megtehet a szabványok követelményeinek megfelelően. De melyik választási mód közül melyik az Ön képességétől és kívánságaitól függ.

videó

Ez a videó megmutatja, hogyan kell bekötni a csatlakozódobozt:

Mindent megtudhat a vezetékek krimpeléséről vagy a tippek krimpeléséről a videóban található anyagról:

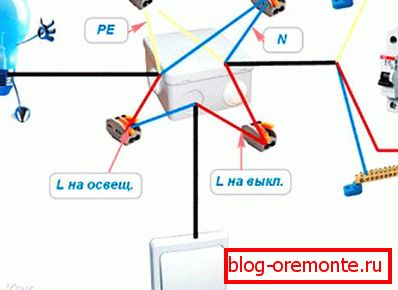

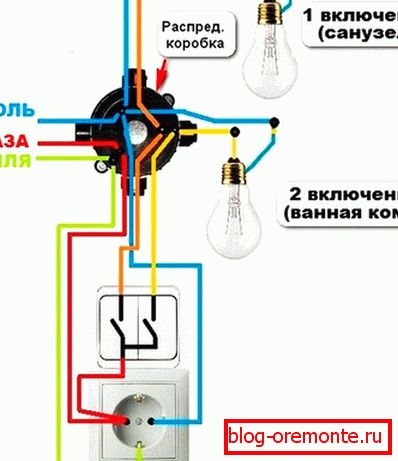

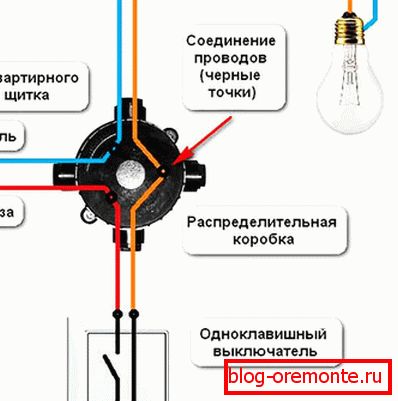

rendszerek
