Fűtési csatornák szerelése

Amikor létrehoz egy projekt a tető általában megpróbálja figyelembe venni a valószínűsége a terhelés a csapadék. Ha az ilyen számítások helytelenül zajlanak le, az egész szerkezet összeomolhat. Néhány télen a hó sokkal gyakoribb a szokásosnál. Annak érdekében, hogy ne szenvedjen erről, telepítenie kell a fűtési csatornákat.

Miért halmozódik fel a jég?

A jég okai külső és belső tényezőkhöz kapcsolódnak:

• Gyakori hőmérsékletváltozások. Ez azzal a következménnyel jár, hogy a már elhúzódó hófólia elolvadna, miután a hőmérséklet lehullott, megdermedt és lefedte a következőt.
• A tető lejtésének megakadályozása. Ezt egy adott terület éghajlati jellemzői szerint kell kiszámítani.
• Tisztítatlan csatornák. Ősszel az árok elaludhat. Eltömíti a lyukakat, ami megakadályozza a víz kiáramlását.
• A padlás tér elégtelen felmelegedése.
• A padlás tér jelenléte. Amikor a padlást a nappaliban használják, a gőz szabadul fel, emellett ez növeli a padló hőmérsékletét. Ebből a hó olvad, és a víz megfagy.
• Szabálytalan tetőtakarítás.

A csatorna fűtési rendszere általában a tető egyes részei melegítésével együtt van felszerelve. Az ilyen típusú eszköz a következő feladatokat látja el:

• A jégcsapok és a fagyott csomók eltávolítása a tetőn.
• A nedvesség felhalmozódásának köszönhetően megakadályozza a tetőfedélzet rothadását.
• A folyadék áthaladásának szűk keresztmetszeteinek felszabadítása.
• A hőmérséklet hirtelen megváltozását megakadályozza, ami károsíthatja az anyagokat.
• Csökkentse a csökkenő üledékréteg tömegét a terhelés csökkentése érdekében.
• A padló és az egész tetőrendszer élettartamának meghosszabbítása.
• Automata tetőtakarítás.

A fűtési rendszer működési elve

A fűtési rendszer automatikus üzemmódban működik. Nincs szükség felhasználói beavatkozásra. Ez biztosítja azt a tényt, hogy a kialakítás olyan speciális érzékelő jelenlétét biztosítja, amely folyamatosan adatokat fogad a környezeti hőmérsékletről. Ez jelet továbbít a szabályozóhoz, amely lezárja az elektromos áram és a fűtőelemek áramlását biztosító áramkört, és felmelegíti a hótakaró vagy a jég réteget.

Szükség esetén az aktiválás manuálisan elvégezhető, általában ez egy további kapcsoló.

Válassza ki a fűtőkábel típusát

Az egész mechanizmus alapja a fűtőkábel. Egyesek számára ez a koncepció valami új, de valójában az ilyen megoldásokat több mint egy évig használják.

Ohmos. Megjelenésében egy egyszerű, egy mag vagy sodrott alumínium fonott kábelre hasonlít. A fűtés a vezeték belső ellenállásának köszönhető. A hőmérséklet könnyen karbantartható ugyanazon a szinten, ami garantálja a rendszer megbízhatóságát. Általában megfizethető árkategóriában van.

Az önszabályozó. Ennek a karmesternek a szerkezete bonyolultabb és költségesebb. Amint a neve is sugallja, ez a kábel önműködően működhet felhasználói beavatkozás nélkül. Ez azt jelenti, hogy a különböző területeken különböző hőmérsékletek lehetnek. Ezt a következő mechanizmus magyarázza: a két vezeték között van egy szigetelő, amely bizonyos mértékig elektromos energiát továbbít. Minél alacsonyabb a hőmérséklet, annál alacsonyabb az ellenállás, annál nagyobb a folyás, és annál nagyobb a fűtés. A felmelegedés után az ellenállás nő és a permeabilitás csökken.

Mindegyik lehetőségnek van erőssége és gyengesége. rezisztív:

• gyors felmelegedés;
• kétvezetékes kábel egyszerű telepítése;
• a villamosenergia-számítás egyszerűsége lineáris mérőnként;
• A kapcsolat nem tartalmaz különleges árnyalatokat.

A hátrányok a következők:

• a konkrét bejelentett hossz meghatározásának szükségessége;
• a villamos energia túlzott használata egyenetlen területeken;
• Telepítés előtt ellenőrizze, csak az ellenállás mérése áll rendelkezésre.

Az önszabályozás előnyei közé tartozik:

• termosztát nélküli használat lehetősége;
• tetszőleges hosszúságú darab felszerelése;
• a fizikai stresszekkel szembeni ellenállás;
• gazdaságosabb fogyasztás az ellenállókhoz képest;
• feszültségcseppekkel szembeni ellenállás;

Néhány ellenérv:

• viszonylag magas ár;
• lassú felmelegedés;
• magas indítóerő.

Egyes esetekben a költségmegtakarítás érdekében ez a két típus kombinálható. Például a tető lejtése mentén, ahol a hó vagy jég fedele nagyjából azonos, megengedhető egy ellenállás, és önszabályozó kábelt helyeznek el a csatornákba, csatornákba és csatornákba.

tervezés

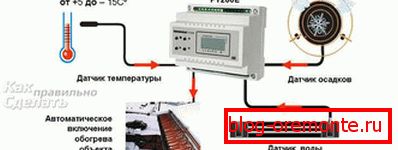

Maga a fűtőbázis mellett néhány komponensre is szükség lesz:

1. Hőmérséklet érzékelő A legjobb lehetőség lenne egy kis meteorológiai állomás. Képes lesz megfigyelni nem csak a hőmérsékletet, hanem a páratartalmat és a csapadékot is.
2. Termosztátot. Ilyen célokra előnyben részesítik az elektronikus terméket. Pontosan követi az ingadozásokat, és megfelelő terhelést biztosít.
3. Hideg kábel. Általában dupla burkolatban. Ez a hatalom szolgálja a terhelést. A szakasz a rendszer teljes fogyasztásától függ.
4. Jelkábelek. Hőmérséklet és páratartalom érzékelőhöz.
5. Automatikus kapcsoló A pólusok száma a bejövő hálózattól függ.
6. Szerelődobozok. Az egyikre szükség lesz a termosztát, az egyik az automata számára, ha nincs felszerelve az általános pajzsra és egy másik a meteorológiai állomáshoz.
7. RCD. Szükséges elem. Ez a készülék lehetővé teszi, hogy nyomon kövesse a legkisebb szivárgást, és azonnal állítsa le az elektromos áram áramlását, hogy megóvja a ház minden lakóját.
8. Csatlakozók a hermetikus kábelcsatlakozásokhoz. Rögzítőanyag csavarok, tüskék, konzolok, vezetékek formájában.

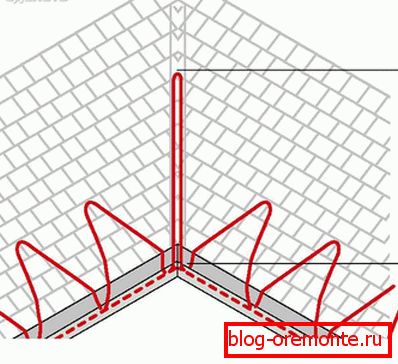

Most meg kell határozni a szükséges fűtőkábel hosszát. Ehhez mérje meg az összes vízszintes és függőleges szakasz hosszát. Általában két vonal illeszkedik a csatornába, ezért az eredményt kétszer kell megszorozni. Egy függőleges leeresztőcsőnél két is van, de fontos az alsó rész felmelegedése is, mivel közelebb van a talajhoz és erősebbé is fagyasztható. Az állomány kb. 10% -át kell hozzáadni az eredményhez. Folytatja a további csatornákat a csatornákban. A szegmens hossza, amely a tetőn lesz, attól függ, hogy milyen telepítési módot választanak ki. Több szálon vagy kígyóban is elvégezhető. A kígyóhurok magasságát a rögzített padló mintázatának megfelelően kell kiválasztani, de nem lehet kisebb, mint a szél fagyta szélessége (átlagosan ez az érték eléri a 35-40 cm-t). Ha a tetőn van egy belső sarok (endova), akkor a fűtőkábel szükségszerűen beilleszkedik benne. Minimális szüksége van rá? hossza két sorban.

Az egyes esetekhez tartozó kábel teljesítményét egyedileg kell kiszámítani, de több átlagérték van:

• Normál körülmények között a kiindulási pont egy 22W-os ellenálláskábel és 30W egy méterenkénti önszabályozó kábel.
• Lágy tetőknél és műanyag lefolyóknál a lineáris mérő teljesítménye nem haladhatja meg a 17 wattot.
• Ha a fémvályúban erős jegesedés áll fenn, két vonal 50 W teljesítményű lineáris méterenként engedélyezett.
• Nagy szélességgel a hornyok nem kettő, de három vagy több sorba illeszthetők.
• Ha a padlás hideg, akkor 70 W / m elegendő². Abban az esetben, ha a padlást a padlás alatt használják, akkor a fordulatok és vonalak számát úgy számítják ki, hogy 200 W / m².

Most, ismerjük a teljes vonal teljes hosszát és az egyes vezetők teljesítményét, kiszámíthatjuk a teljes fogyasztást. Ezen érték szerint megszakító, hideg kábelszakasz és termosztát van kiválasztva.

telepítés

• A telepítés a legjobban a felülről lefelé történik. De nem kell elindulnia a fűtőkábellel.
• A helyiségben az elektromos panel helyét választjuk. Szükség esetén egy perforátor segítségével egy mélyedést készítünk. Mi lyukakat fúrunk és rögzítjük a dobozt csavarokkal és dugókkal.
• Minden egyes körhöz elvégezzük a gépek telepítését. Itt telepítjük a termosztátot is.
• Hálózati kábelkimenetet hozunk létre. Húzza azt a szintre, ahol csatlakozik a fűtéshez.
• A tető alatt egy lezárt csatlakozódoboz kerül telepítésre. Elindítja a tápkábelt.
• Ezután alaposan meg kell tisztítani az összes csatornát és a tetőn lévő helyet, ahol a telepítést tervezik.
• A fűtőkábel ellenállását méri és az értéket ellenőrizni kell, hogy megfelel-e a bejelentettnek. A jelzések az útlevélbe kerülnek.

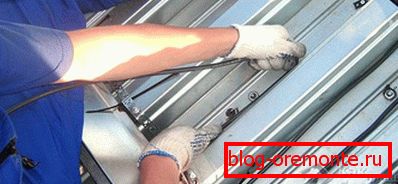

• Megkezdődik a fűtőkábel meghosszabbítása. Az első lépés a tetőn van. Annak érdekében, hogy rögzítse azt, különleges lemezeket kell alkalmazni záróelemekkel vagy rácsokkal. Lehetővé teszik, hogy végrehajtsa a szükséges lépést és a kígyó hullámát, vagy a párhuzamos szálak közötti távolságot.
• A vízszintes csatornákon történő elhelyezése. Annak érdekében, hogy a kábelek között (legalább 3 cm-rel) meg lehessen jutni a szükséges rés, speciális műanyag sztreccsort vagy fémrögzítőt használnak. Néhány típusuk a horony szélére van felfüggesztve, másoknak szegecsekkel kell rögzíteni.
• A tölcsér körül további több fordulatra van szükség. Semmilyen esetben nem lehet torlódás, ez a víz gyors kiáramlása esetén történik.
• A vezetéknek a függőleges csőben történő leengedéséhez egy kábelt kell alkalmazni műanyag burkolattal. A kábelek nem keresztezik egymást. Ehhez el kell különíteni őket speciális távtartóval. A hurok alján kis kiálló rész van rögzítve. Ehhez négy lyuk fúrása és a vezeték rögzítése esztrich segítségével történik.
• A vezeték végeit a beépített dobozba helyezzük. A csatlakozáson belül egy hideg vezeték van.
• A hőmérsékletérzékelő közvetlenül a csatorna közelében vagy a ház északi oldalán helyezhető el, hogy a lehető legkisebb hőmérsékletet fel tudja venni.
• Ha az egész rendszer üzembe helyezése előtt fel van szerelve, akkor ellenőrizni kell az RCD-t. Ezután a feszültséget alkalmazzák, és megfigyelik az elhelyezett autópályák állapotát.

Abban az esetben, ha a vízfolyás a csapadékvíz-rendszerben történik, akkor a kábelt a fagyás mélységébe kell helyezni. A lapos tetők esetében további fűtésre szolgáló speciális tölcséreket kell használni, valamint a csatornát a lefolyó lyukak köré kell elhelyezni ugyanúgy, mint a hagyományos tölcsérek esetében. A szerelési folyamat során ügyeljen arra, hogy a szigetelő burkolat ne sérüljön meg. Ha ez megtörténik, az ellenállókábel esetében ki kell cserélni az egész autópályát.

Mielőtt megvásárolná a kábelt, győződjön meg róla, hogy megismerkedik minden jellemzőjével és használatának megengedett hőmérsékletével. A tervezési szakaszban jobb konzultálni olyan szakemberekkel, akik már régóta foglalkoznak hasonló munkával. Valójában a telepítés során nincs semmi, amit nem tehet a saját kezével.
