Diy led szalagos telepítés

A LED szalag modern, univerzális világításforrás, amely a szobákban és azon kívül dekoratív célokra használható. Többszintű mennyezeti szerkezetek, belső boltívek és fülkék, bútorok, autók, óriásplakátok - ez egy kis helyek listája, amely átalakítja ezt a fajta világítást. A kompakt és rugalmas lámpatestek nehezen hozzáférhető helyekre helyezhetők, a hosszú távú használat lehetővé teszi, hogy ne aggódjon a gyakori cseréhez. Ebben a cikkben megnézzük, hogyan kell elvégezni a LED szalag beszerelését.

LED szalag típusok

A világító szalagok dielektromos anyagból készült csíkból készülnek, amelyen a fénykibocsátó diódákat egyenlő időközönként rögzítik. A szalag alapján különleges utakat alkalmaznak, amelyek mentén az elektromos áram halad. Az áramkör áramának korlátozása magában foglalja az ellenállásokat. A világítóeszköz szélessége 8-20 mm, vastagsága mindössze 3 mm. A megvilágítás mértéke a szalag 1 méteres LED-jeinek számától függ, ez tízszeres lehet - 30-240 darab. Az egyes diódák mérete a szalag jelölésnél van jelölve, annál nagyobb, annál intenzívebb a fényáram. Hatékony eszközöknél a fényforrások több sorban vannak elrendezve. A szabványos szalag hossza 5 méter, értékesítése tárcsáson történik. A vágóhelyeket az aljzat jelöli, a szalag csak e sorok mentén osztható fel.

A LED-csíkok fő besorolása a fény által kibocsátott szín alapján történik:

1. SMD - fekete-fehér színvisszaadás (fehér, kék, zöld, piros). A fény fehér változata meleg, mérsékelt és hideg.
2. RGB - a LED szalag, amely bármilyen színt világít. A tok belsejében három diódát helyeznek el, amelyeket a színek nevében jeleznek - piros, zöld és kék. A vezérlő munkája által létrehozott kombináció bármilyen fényt biztosít. A tervezés költsége háromszorosa az SMD szalagnak.

A világítóberendezések nyitva vannak, belső használatra szántak és nedvességállóak, az utca és a víz számára kiszámítva, egy védelmi osztály - IP. A könnyebb szerelés érdekében néhány LED-csík öntapadós fóliával van felszerelve.

Előnyök és hátrányok

• Kompakt méretű és műanyag szerkezet, amely lehetővé teszi a szalagnak a kívánt formát.
• A kivétel túlmelegedés, ami fontos a feszített mennyezetek és más hőmérséklet-érzékeny felületek megvilágításakor.
• A színkombinációk kombinációjának beállításával a kiválasztott szín kiválasztása.
• A könnyebb telepítés, a kétoldalas szalag jelenléte nem igényel semmilyen erőfeszítést a telepítéshez.
• A működés hosszú időtartama, amely lényegesen nagyobb, mint a hagyományos izzólámpák használata.
• Számos felhasználás.
• A villamos energia gazdaságos használata, amelyet nem fűtésre használnak.
• Biztonság - ez a fényforrás nem tartalmaz káros gázokat és szennyeződéseket, nincs pulzálódása.

A LED-es világítás legfőbb hátránya a magas költségek, így a teljes körű megvilágítás megteremtéséhez magas költségekre van szükség. Ez okozta a szalagok használatát kiegészítő vagy dekoratív mennyezeti világításként.

Tápellátás kiválasztása

A LED szalag működtetéséhez egyenáramú tápforrásra van szükség, így a közös hálózathoz való csatlakozás kizárt. Olyan eszközt kell telepítenie, amely a váltakozó áramot egyenáramúvá alakítja, 12 vagy 24 volt feszültséggel. A megfelelő tápegység kiválasztásához ki kell számolnod a teljesítményét. A számításhoz a szalag 1 méteres teljesítményértékét, a használt világítóeszköz teljes felvételét és a biztonsági tényezőt kell figyelembe venni. Például az SMD 3014 6 méteres hosszúságú - 24? 6? 1,15 = 165,6 W - az áramellátás teljesítményértéke. A szalag üzemi feszültségét a gyártó jelzi.

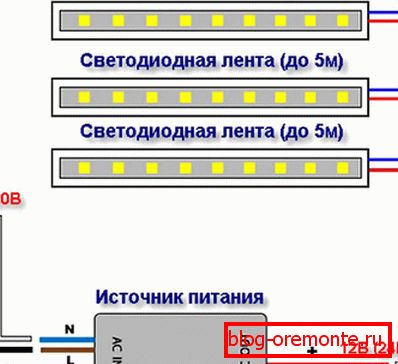

Több szalag használata esetén általános tápegységet lehet készíteni, de a nagy teljesítmény miatt az ilyen eszköz jelentős méretekkel bír majd nehézségekbe ütközik a rejtett elhelyezéssel. Könnyebb mindegyik világítási szalagra külön áramforrást felvenni. Ha úgy gondolja, hogy csatlakoztassa a LED-szalagot a tápegységhez, válasszon párhuzamos áramkört. Ha a szalagot sorba kapcsolja, a távdiódák kevesebbet fognak kapni, mint az összes feszültség és unalmas lesz.

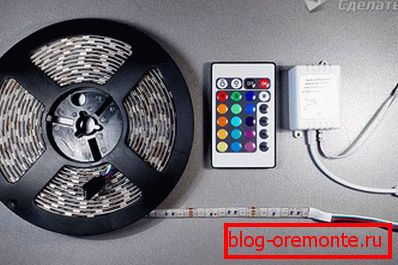

Az RGB-szalag csatlakoztatásához egy szabályozónak az áramkörbe való felvétele szükséges. Ha közvetlenül csatlakozik a tápegységhez, a szalag felmelegszik, de a szín nem változik. Négy vezeték van a csatlakozáshoz, és vannak színek a terminálon:

• B kék.
• G - zöld.
• R vörös.

A negyedik vezetéknél a terminált a 12 vagy 24 V feszültség jelzi. A LED-csíkhoz való csatlakoztatás után a vezérlő a tápegységhez csatlakozik.

A LED szalag csak azonos színű LED-kből állhat. Ebben az esetben a vezérlőnek nem szükséges csatlakozni.

Telepítési lépések

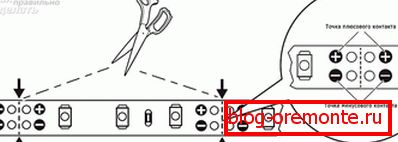

A munka a kívánt hosszúságú csíkok vágásával kezdődik, ezért biztosítani kell, hogy a bemetszés speciális jelöléseken haladjon keresztül. A szalag csatlakozási szakaszai kétféle módon hajthatók végre: különleges LED csatlakozók vagy forrasztás használatával. Az áramköri csatlakozók csatlakoztatása elég gyorsan és egyszerűen elég ahhoz, hogy a szalagot a kontaktlemezre helyezze, és lezárja a fedelet. Ez a mechanikai módszer nem igényel semmilyen készséget, de a rész költsége meglehetősen magas, ha több kapcsolat szükséges, ez jelentősen növeli a világítási költségeket.

A legegyszerűbb tápegységnek két csatlakozója van: az egyik és a második a mínusz, fontos, hogy ne keverjük össze őket a vezérlőhöz való csatlakozáskor, különben a készülék meghibásodik. A teljes áramkör összegyűjtése után a tápegység bemenetén keresztül csatlakozik a hálózathoz. Ha a LED-csík megfelelően működik, akkor a kiválasztott helyre rögzíthető.

Ha a szalag végeit össze kell kötni, egy kis teljesítményű forrasztópáét használják. Az összekötő pálcák érintkezőpárjára egy forrasztó réteget helyeznek fel, és a védőfóliát el kell távolítani a szalagalapról. Ezenkívül a két rész átfedésben van egymással, és forrasztó vasalattal hevítik fel, amíg a forraszanyag megolvad.

A LED-csík hosszát nem szabad több mint öt méterrel megtenni, mert a szalag végénél levő LED-ek nem fognak teljes hatalommal csillanni.

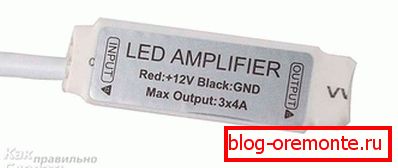

Ha több színes szalagot kell csatlakoztatni, az erősítő telepítve van. Ez az eszköz az első LED-szalag mögött helyezkedik el, a második pedig hozzá van kötve. Ez a rendszer egy vezérlőt és két tápegységet használ. Az egyszínű LED-csíknak csak két vezetéke van a tápegységhez csatlakoztatva: a piros a plusz és a kék mínusz.

A csatlakozás mechanikusan vagy forrasztással történik. Ehhez a vezetékek végeit el kell távolítani a szigeteléstől és meg kell konzerválni. A szalag érintkező részeihez egy forrasztó réteget is alkalmaznak. A huzalokat a kontaktusokhoz csatlakoztatva váltakozva érintkeznek egy forrasztópáccsal. Az alacsony feszültség ellenére a csupasz végeket szigetelőszalaggal kell bevonni. A szalag és a tápegység közötti áramkörbe egy fényerőszabályzó telepíthető a fényáram szabályozására.

A mennyezetvilágítás telepítése tiszta és zsírtalan felületen történik. Csak ezt a feltételt figyelembe véve biztosítsa a világítóberendezés megbízható rögzítését.

A legfrissebb LED-csíkok modellek teljes kínálatát kínálja a csatlakoztatáshoz szükséges mindennel - olyan tápegységgel, amely védelmet nyújt a hibás polaritáskapcsolatokkal szemben, és egy vezérlőt.
