Az alumínium vezetékek csatlakoztatása

Gyakorlatilag minden villanyszerelő kijelenti és egyetért abban, hogy az elektrotechnika a kapcsolatok tudománya. A gyakorlatban ez nyilvánvalóvá válik. A tápegység nagyszámú problémája nagy vezetékezési túlterhelésnek, valamint a csatlakozó doboz gyenge érintkezésének köszönhető. Ebben a cikkben foglalkozunk az utolsó problémával, nevezetesen az alumínium vezetékek csatlakoztatásával.

Mi a funkciójuk?

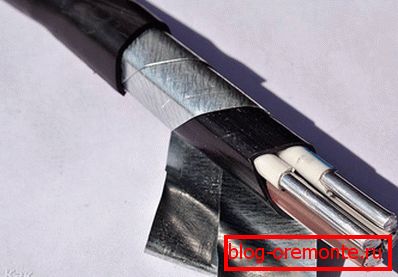

Az alumínium speciális fém tulajdonságokkal rendelkezik, amelyek nehézkesen köthetők. Az oxidáció következtében alumíniumon oxidfóliát képeznek, amely megakadályozza az elektromos áram áthaladását. Ez a film csak legalább 2000 ° C-os hőmérsékleten olvad, és ez az érték maga az alumínium olvadáspontja fölött van. Továbbá, ha mechanikusan tisztítja az oxidfóliát, egy idő után ismét megjelenik.

Ha alumínium forrasztást szeretne, akkor ez a film megakadályozza, hogy a forraszanyag a maghoz tapadjon. A hegesztés során a film olyan zárványokat is képez, amelyek hátrányosan befolyásolják a kontakt minőségét. Többek között az alumínium a fémek kategóriájába tartozik, amelyet nagyfokú folyékonyság és törékenység jellemez. Ennek következtében a kontaktust teljesen védeni kell a lehetséges mechanikai hatásoktól. Például ha alumíniumot köt össze egy csavarral, akkor rendszeresen húzza meg a kapcsolatot, mert az alumínium, úgymond "kiáramlik" a kontakt alatt, ami viszont gyengül.

Vannak-e módszerek az alumínium huzal csatlakoztatásának biztosítására? Vegyünk néhány közös módszert, és határozzuk meg, hogyan lehet ezt legjobban elvégezni.

csavar

Ez a csatlakozási módszer nagyon egyszerű. Szigetelni kell a vezetéket a szigeteléstől 20 mm-re. Miután a véna ajánlott a finom szemcsézett bőrt tisztítani. Ezután csavarja be a csupasz vezetőt a gyűrűbe, és helyezze be a szorítócsavart, amelyet szorosan meg kell húzni.

Ennek a csatlakozási módnak az a hátránya, hogy az alumínium folyékonysága miatt időről időre meg kell feszíteni a kontaktust. Ezért a csomópontnak hozzáférhető helyen kell lennie.

tavasz

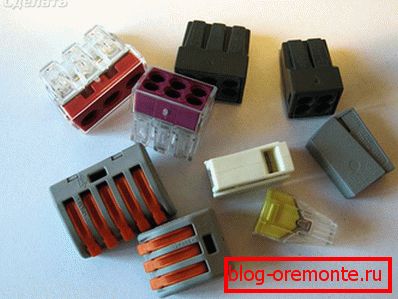

Ebben az esetben speciális sorkapcsokat használnak. Egy különleges rugó jelenléte miatt nincs szükség rendszeresen meghúzni a kapcsolatot. A behelyezett csupaszított alumínium huzalt biztonságosan tartják. Vannak terminál táblák mind eldobható, mind újrafelhasználható. Az eldobható eszközöket vezeték nélkül csatlakoztatják, további lekapcsolás nélkül. A vezetéket a szorító lyukába helyezzük, ne húzzuk vissza. Ami az újrahasznosítható csatlakozást illeti, akkor a vezetéket könnyedén ki lehet húzni, ha megnyomja a vezetéknek a speciális karját.

megfeneklettek

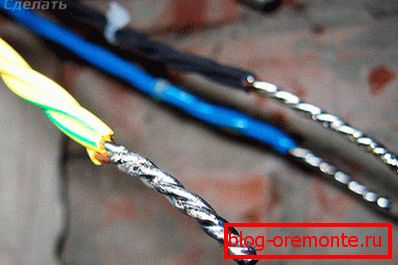

Ritka esetekben az alumíniumhuzal össze lehet csavarni. Közvetlenül meg kell jegyezni, hogy ez a módszer nagyon megbízhatatlan, és annak ellenére is, hogy viszonylag gyakran alkalmazták a szovjet időkben. Ez részben annak tudható be, hogy a múltban a háztartási készülékek száma, és ennek megfelelően a vezetékezés terhelése kisebb volt. Most a kép másképp néz ki.

Ezenkívül az ilyen kapcsolat időtartama számos tényezőtől, például áramterheléstől, nedvességtől és hőmérséklettől függ. Ha a hőmérséklet emelkedik, akkor a fém kibővül, ami megnöveli a vezetékek közötti rést. Ez átmeneti ellenálláshoz vezethet, az érintkezési pont felmelegszik, majd oxidáció alakul ki, és végül a kontaktus teljesen megszakad. Ez a folyamat azonban hosszú ideig tart, így az ideiglenes kapcsolatok esetében a csavarási módszer érvényes.

Ha így csatlakozik az alumíniumhoz, fontos az alábbi szabályok betartása:

• A vezetékek egyenletesen csavarják egymást.
• Ha a huzal vastag, akkor nem lehet több, mint három fordulat, és vékony, legalább öt.
• Ha réz és alumínium huzal van csatlakoztatva, akkor a rézhuzalt meg kell konzerválni.
• Érintkező szigetelésként hőzsugorcső ajánlott.

Állandó kapcsolat

Számos módszer létezik ebben a kategóriában, nevezetesen:

• Nyomásvizsgálat.
• forrasztó.
• Hegesztés.

Mindegyik módszernek megvannak a maga helye. A választást számos tényező befolyásolja:

• Megfelelő eszközök és felszerelések rendelkezésre állása.
• Becsült áramterhelés.
• A vezeték átmérője.
• A fogyóeszközök rendelkezésre állása.
• A megfelelő készségek elérhetősége.

Vegye figyelembe az állandó kapcsolat minden módszerét külön-külön.

hegesztés

Gyors és megbízható csatlakozási módszer. Továbbá, ez a technológia fontos, ha nagyszámú kapcsolatot kell létrehoznia. Ehhez azonban hegesztő transzformátorra és készségekre van szükség.

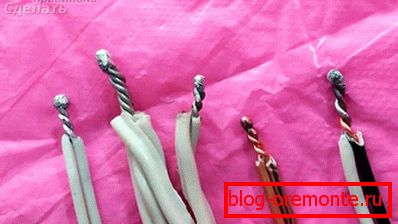

A hegesztési folyamat a következő:

• A vezetékek egymás között csavarodnak.
• Végül használjon speciális fluxust.
• A hegesztés egy szénelektróddal történik 2 másodpercig.

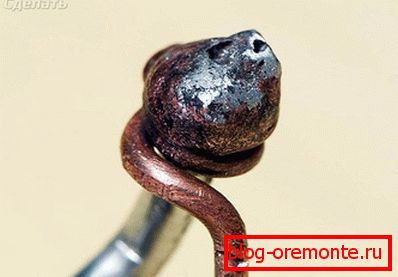

• Ennek eredményeképpen a sodrás végén csepp alakul ki.

• A cseppet oldószerrel kell kezelni, majd lakkozni kell.
• Amikor a lakk száraz, a vegyület szigetelve van.

forrasztó

A forrasztási módszer nem egyszerű. Ehhez olyan alkatrészek szükségesek, mint a gyanta, forrasztópáka, forraszanyagok és további elemek. Tehát a huzal megcsavarodott, és egy forrasztó vas után forrasztható rá.

Nyomásvizsgálat

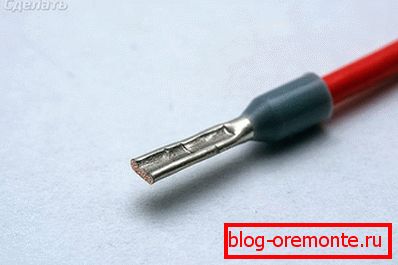

Az ilyen csatlakozáshoz speciális présfogók és ujjak szükségesek, amelyek üreges rudak. A krimpeléshez tisztítsa meg a huzalok végeit, helyezze be őket a hüvelybe, és hajtsa végre a krimpelést három helyen. Ezenkívül megfordíthatja a huzalokat.

Ha a huzal alumínium, akkor használjon alumínium hüvelyt a rézhez - rézhüvelyt. Ha az alumíniumot rézzel ötvözik, akkor réz-alumínium hüvelyek kaphatók.

Alumínium és rézhuzal

A réz és alumínium 2 vezetékeinek összekapcsolása problémákat okozhat. A probléma a potenciális különbségben rejlik, amelynek különbsége 0,65 mV-ig terjed. Ha a páratartalom ezen különbség miatt nő, akkor a kapcsolat megszakad. Ráadásul a kontaktus felmelegszik, ami katasztrofális következményekhez vezethet.

Ezért javasoljuk, hogy ezt a két vezetéket összekapcsolja, hogy ne legyen közvetlen kapcsolat, köztük:

• egyrészes;

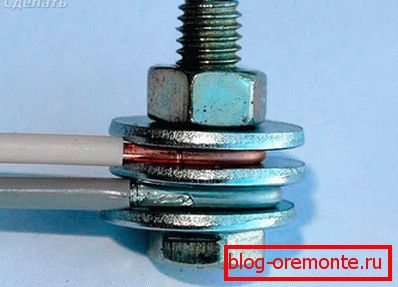

• menet;
• szorítani;
• rugós érintkezéssel.

Ezekkel az eljárásokkal az alumíniumot rézvezetékekkel lehet összekapcsolni.

Ebben a cikkben számos módszert vizsgáltam meg, hogyan lehet összekötni a vezetékeket egymással. Ha tudsz más módszerekről, hagyd észrevételeket a cikk végén.

videó

A rendelkezésre bocsátott videóanyagban megismerkedhet az alumínium vezetékes csatlakozás egyéb összetettségeivel:
