A vezeték méretének meghatározása

Az elektromos vezetékek egyik fontos és legfontosabb része vezetőképes kábelek. Annak érdekében, hogy minden rendben működjön, rövidzárlat és megolvadt huzal nélkül, fontos, hogy a kábeleket úgy válassza, hogy ellenálljon a feszültségnek. Győződjön meg róla, hogy a vezeték megbízható, biztonságos és megfelel a működés követelményeinek, kiszámíthatja a vezeték keresztmetszetét. Ha a vezeték keresztmetszetben nem elegendő, rövidzárlatot és tüzet okozhat a házban. Nézzük meg, hogyan kell meghatározni a vezeték keresztmetszetét az ilyen következmények elkerülése érdekében.

Komoly kérdés

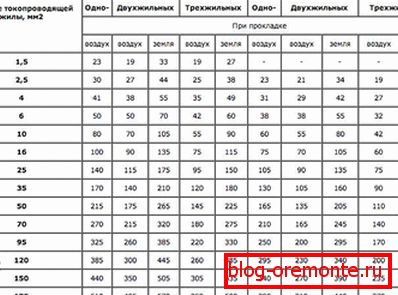

Ha van terved az elektromos vezetékek cseréjére, akkor először is el kell döntenie, hogy milyen vezetékméretre van szükség. Amikor a vezetéken tervezett terhelést az aktuálisan számoljuk ki, akkor azonnal világos lesz, hogy melyik rész szükséges a normál működéshez. Ehhez használja az alábbi táblázatot.

Tegyük fel, hogy mindent számolva megállapítottuk a 27 A jelenlegi erősségét. Kiderül, hogy egy 2,5 mm-es keresztmetszetű kétmagos vezetékre van szükség². Elmentél a boltba, vásárolt egy jó drótot, a gyártó által bejelentett 2,5 mm-es szakasszal² és elvégezte az elektromos vezetékek telepítését. A rendszer felgyulladása és futása után a műszerfalon lévő gép ki van kapcsolva. Ez egy sérült vonalat jelezhet.

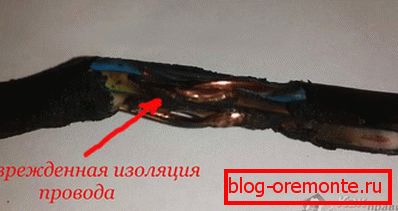

Miután ellenőrizte a kábelezést, világossá válhat, hogy rövidzárlat keletkezett. Az ok egyszerű - a huzal szigetelése erős hő miatt megolvadt. De hogyan? Mindent megtett, számított, megvásároltad a szükséges vezetéket. És az egész nem a számítások és a kapcsolat hiba. Az egész ok a megtévesztésben rejlik. Igen, megtévesztés, mert nagyon gyakran a vezetékeket gyártó gyárt olyan termékeket, amelyek nem felelnek meg a bejelentett szakasznak. Például egy 2,5 mm-es vezetékes területű kábelt vásárolt², de amikor ön ellenőrizte, kiderült, hogy a kábelrész csak 2,1 mm²Ez kevesebb, mint amennyire a hatalomra van szükséged. Így kiderül, hogy a vezetéket felmelegítették, és megnöveli az áramkör veszélyét.

De miért kellene a kábel-társaságok ezt csinálni? A kapzsiságról van szó, mert a vezeték keresztmetszetének csökkentésével a gyártó cég viszonylag jelentős pénzt takarít meg. Bíró önmagáért: 1000 méteres vezetékek készítéséhez 2,5 mm-es keresztmetszettel²Körülbelül 22,3 kg réz lesz. De ha egy kisebb részből, 2,1 mm-t teszel², akkor termelésük 18,8 kg. Kiderül, hogy a gyártó javára a megtakarítás 3,5 kg réz. És amikor nagy mennyiségű terméket állítanak elő, ez a szám jelentősen nő.

Így kiderül, hogy a vezetékes keresztmetszet meghatározása fontos és komoly lépés, amelyet a vezetékezés telepítésekor meg kell tenni. Így elkerülheti a szigetelés, az áramkör megolvasztását, és ennek eredményeképpen a tüzet.

Hogyan határozható meg a kábel keresztmetszete

Tehát megvásárolta a drótot, derítsük ki, hogyan mérheti keresztmetszetét. Ehhez szüksége lesz:

• tolómérő;
• számológép;
• maga a kábel;
• irodai kést vagy sztrippert sztrippeléshez.

Meghatározza a vezeték átmérője. Nézzük meg, hogyan kell ezt csinálni szakaszban.

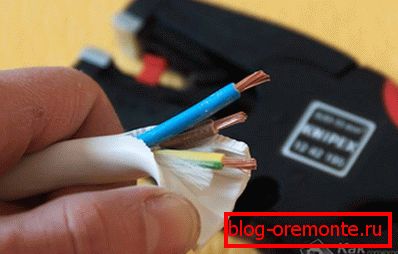

1. Vegye le a huzalt, és szalaggal vagy késtolóval vegye le a szigetelést.

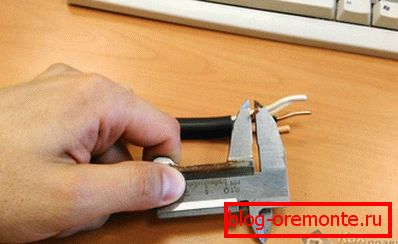

2. A mérőcső segítségével mérje meg a vezeték átmérőjét.
3. Most emlékezned kell a geometriai órákra az iskolában. A kör területének meghatározásához van egy bizonyos képlet:

S_cr=? r²,

hol van a szám = 3.14, és r a vezeték sugara.

De itt van egy probléma: a sávmérő segítségével mérni lehet a sugarat - csak az átmérő. Ezért a képletet kissé át kell alakítani az átmérőre. Mint ismeretes, a sugár fele az átmérő. Annak érdekében, hogy adataink illeszkedjenek, a képletet a következőképpen kell átalakítani:

S_cr= (? d²)/4,

ahol d a mag átmérője.

В таком случае формулу можно соcrатить, разделив число ? на четыре. В итоге выходим на стандартную формулу для вычисления сечения жилы по диаметру:

Scr=0,785d²

Осталось только подставить числа к формуле и получить площадь crуга, которая и будет его сечением. К примеру, диаметр вашего медного провода составляет 1,68 мм. Это число в квадрате составляет 2,8224. Умножаем 2,8224 на 0,785. Если оcrуглить, то в итоге искомое сечение получилось 2,2 мм².

Mindezek, ahogy láthatja, ez az eljárás nem igényel sok időt és energiát, de ez nagyon fontos szerepet játszik a villamosenergia-telepítésben. Végtére is, akár egy tizedmilliméter eltérés is kegyetlen viccet játszhat. De mi van, ha nem villanyszerelő vagy, és nincsenek taposóink? Ne rohanjon a boltba való futáshoz, hanem egy egyszerű módszer az átmérő számítására az elérhető eszközök segítségével.

Egy egyszerű módszer az átmérő meghatározására

Minden, amire szüksége van, kézben van. Ez a módszer csak ceruzát vagy tollat ​​és vonalzót igényel.

1. Először vegye le a drótot, amelynek keresztmetszete tanulni szeretne, és távolítsa el a 300-400 mm-es szigetelést.
2. Vegyünk egy ceruzát, tollat, feltűrt tollat, vagy bármi, ami a közelben van, és húzzon rá egy drótot. A legpontosabb eredmény elérése érdekében a tekercseket egymáshoz közel kell elhelyezni.
   Minél több fordulatot készítesz, annál pontosabb lesz az eredmény. Az ajánlott szám 10 vagy több.
3. Ezután számolja meg a ceruzával megmérgzett körök számát, és írja le ezt a számot, vagy emlékezzen rá.
4. A vonalzó segítségével mérje meg a számlálások teljes hosszát. Például 19 fordulatot kapsz, amely 32 mm hosszú.
5. A huzal átmérőjének meghatározásához csak a hossza osztja meg a fordulatok számát. Ez így kiderül: 32/19 = 1,68 mm.

Ez minden, csak a vezeték átmérőjét helyettesíti a képletben, és 2,2 mm keresztmetszetet kap². Ez az eredmény két körülmény között pontosnak tekinthető: a tekercseket szorosan feltekeredették, és számuk meghaladta a 10 darabot - annál jobb, annál jobb. Ennek eredményeképpen nem kell több pénzt költenie.

Az egyetlen hátránya ennek a módszernek: ha nagy keresztmetszettel éltél, nem tudsz rajzolni egy ceruzára.

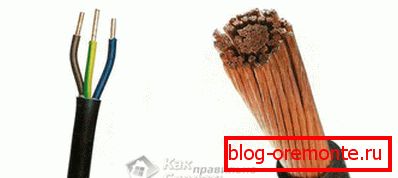

Hogyan kell mérni a keresztmetszetet, ha a huzal eldugult

Nos, azt mondja, ha a vezeték egy, akkor könnyű kiszámítani a keresztmetszetet. És mi van, ha eldugult? Rengeteg ilyen huzal van ott, hogyan ismerheti fel ilyen esetben? A sodrott huzal keresztmetszetének meghatározása nem olyan nehéz, mint amilyennek látszik. Minden, amire szükséged van az egyik vén keresztmetszetének meghatározásához.

1. Először vegye le a vezetéket, és távolítsa el a szigetelést.
2. Most minden bejegyzést le kell választani egymástól és újraszámolni a számukat.
3. Vegye le az egyik vezetéket és mérje át az átmérőt.
4. A fent bemutatott képlet alkalmazásával határozza meg az egyetlen mag területét.
5. Az egyik mag keresztmetszetével megtalálhatja a teljes keresztmetszetet. Ehhez az egy vezeték területét meg kell szorozni a teljes számmal. Például 15 vezetékből álló vezeték van. Megtanultad, hogy egy vezeték egy keresztmetszete 0,2 mm². Annak érdekében, hogy kiderítsék a teljes keresztmetszetet, 0,2-et kell megszorozni a 15. Get: 0.2? 15 = 3 mm².

Но следует учесть, что все жилы в проводе не могут быть соединены вплотную. Из-за того, что они crуглые, между ними образуется воздушный зазор. Его нужно учитывать. Для этого получившийся результат умножьте на 0,91. Допустим, если сечение провода составило 3 мм², majd 0,91-gyel szorozva, 2,7 mm keresztmetszetet kapunk². Ez minden. Nincs semmi nehéz, csak követnie kell az utasításokat.

Amint láthatja, határozza meg a vezeték keresztmetszetét mindazok erejével, akik tudják, hogyan használják a képleteket. Azonban az ilyen munka egyszerűsége ellenére ez az egyik legfontosabb lépés, amit meg kell tenni a kábelezés előtt az egész házban.
