A kábelcsatorna rögzítése

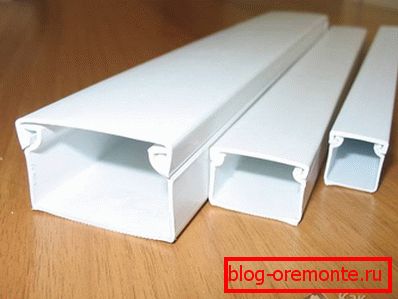

Az úgynevezett kábelcsatornák, amelyeket széles körben használnak különféle elektromos vezetékek fektetésére, jelenleg nagy igény van a vezetékek szakemberei között. A kábelcsatornák megbízhatóan védik a lefektetett vonalakat bármilyen mechanikai hatástól, és a következő előnyökkel rendelkeznek:

  • a kábelcsatornákban elhelyezett vezetékek egyszerű telepítése, szétszerelése és karbantartása;
  • a termékek alacsony költsége, valamint a könnyű rögzítés;
  • Nagy teljesítményű kábelcsatornák kompozit anyagok alapján készültek és e tekintetben nagyobb tűzállósággal rendelkeznek.

Ebben a cikkben fogunk beszélni arról, hogyan kell rögzíteni a kábelcsatornát a falra beton vagy gipszkarton.

Telepítés előkészítése

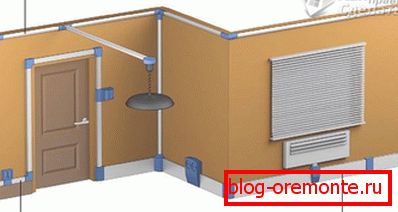

Mielőtt csatlakoztatná a kábelcsatornát, akkor gondosan meg kell fontolni az útvonal elrendezését, figyelembe véve a lehetséges lejtőket, felemelkedéseket és a lefektetett vonalakat.

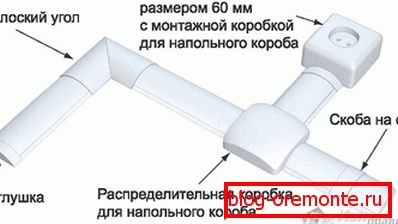

A helyesen vezetett jelölés lehetővé teszi a kábelcsatornának megfelelő méret kiválasztását és az összes szükséges tartozék (T alakú csatlakozások, különböző szögek, csatlakozók, dugók stb.) Készletének meghatározását.

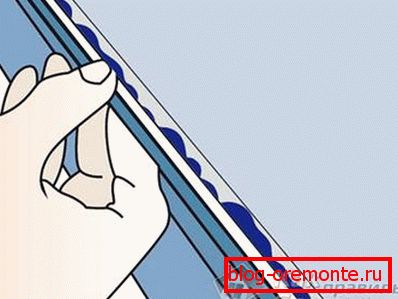

A kábelcsatorna aljának rögzítéséhez használt kötőelemek kiválasztását rendszerint az alapanyag (felület) határozza meg, amelyen rögzített. A kábelcsatornákat leggyakrabban a következő felületeken hajtják végre:

  • falfalak vagy falak;
  • gipszkarton felületek;
  • téglafal és válaszfalak;
  • betonalapok (falak vagy mennyezetek);
  • fém felületek.

A fa felületekhez természetesen a fa csavarok lesznek a legmegfelelőbb csavarok, míg a 6-8 mm átmérőjű speciális körmök alkalmasak beton- és téglaalapokra.

A gipszkarton felületeihez szabványos facsavarokat használhat. A csatornákban levő vezetékek jelentős összsúlya esetén biztonságosabb lesz a "pillangó" tüskék használata (ebben az esetben facsavarokkal helyettesíthető). Ebben a helyzetben elegendően biztonságos rögzítés és a "vvirtishi" típusú tüskék láthatóak.

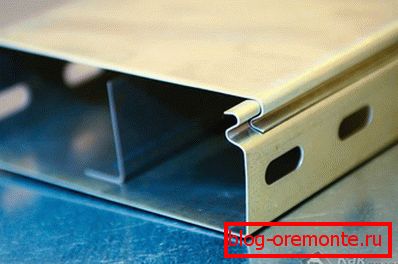

A fémeken található kötőelemek kiválasztása az alap vastagságától függ; ugyanakkor a szabványos önmetsző csavarok fémprofilokhoz alkalmasak 2 mm vastag bevonatokra történő felszerelésre. Nagyon gyakran használják ebben az esetben, és ilyen gyakori típusú csatolás, a csavarok - "hibák".

Hasznos tippek

Ha kiválasztja azt a lépést, amellyel a kötőelemeket be kell szerelni, az abból kell kiindulni, hogy minél gyakrabban helyezik őket - annál jobb. De túl gyakran nem ajánlott. Ne feledje, hogy 40-50 cm-es lépésekben történő telepítés biztosítja elégséges megbízhatósága van a kábelcsatorna aljának rögzítéséhez.

A kötőelemek sűrűségének növelése (lecsökkentése) szükséges azokban az esetekben, amikor a fal falfelületei észrevehető szabálytalanságokkal járnak. Ilyen helyzetekben (annak érdekében, hogy elkerülhető legyen a nagy rés kialakulása a felület és a csatorna alja között), a kötőelemek közötti réseket csökkenteni kell a körülményektől függően.

Magától értetődik, hogy e távolság jelentős növekedése esetén az egyes rögzítő elemek lehetséges terhelése nő, ami negatívan befolyásolja az egész szerkezet megbízhatóságát.

Érdemes megemlíteni a következőket is: a kábeles csatorna megfigyelésére a folyamat esztétikai oldalára van szükség, nem szabad kihasználni az építési szint előnyeit, amivel fel tudja állítani az alapátvitelt, ezáltal növelve a telepítés esztétikáját.

videó

Minőségi kábelcsatorna kiválasztása, mondja el a következő videót:

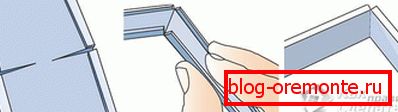

Az alábbi videó bemutatja a kábelcsatorna összeállításának folyamatát:
