Tolóajtó mechanizmus - válassza ki a legjobbat

A belső kialakítás állandó tendenciája a tolóajtó rendszerének eszköze. Ez nem csak a kifinomult és elegáns megjelenés a design, hanem a kiváló funkcionalitás, praktikusság és ergonómia.

A tolóajtók különféle lehetőségei lehetővé teszik, hogy sikeresen zónáljon egy szobát vagy kombináljon párzási tereket, anélkül, hogy csökkentené a területüket. Hogyan válasszuk ki a megfelelő mechanizmust a tolóajtóhoz?

Tolóajtók

Az ajtólapok mozgatására szolgáló mechanizmus helyes megválasztása attól függ, hogy milyen módon nyitottak és a szárnyak számát.

Ebben az esetben az ajtók lehetnek:

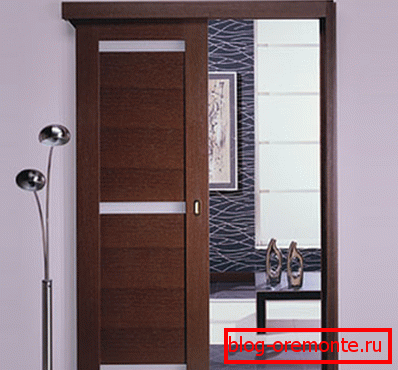

• Coupe ajtók. Egy füllel, amely a falakkal párhuzamos vezetők mentén mozog, vagy két szárnyakkal, amelyek egymástól különböző irányban mozognak.

• Kazettát. Az előző változattól eltérnek a falon lévő speciális fülkék, amelyekben az ajtólapok a nyílás kinyitásakor elrejtőznek. A fülke kézzel is beépíthető gipszkartonhoz, vagy egy tolóajtó kialakításával együtt megvásárolható.

• sugár. Jellemzője a megfelelő kör alakú, látványos és eredeti megjelenés. A festmények mozgatása olyan speciális vezetékeken történik, amelyek megismétlik az ajtó sugarait.

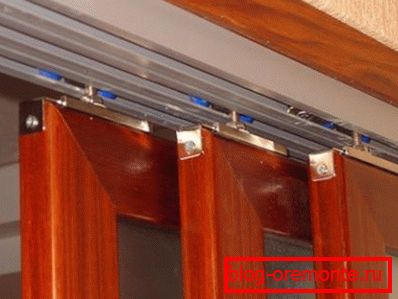

• vízesés. Ezek állóképes vászonból és több mozgóból állnak. Minden egyes elem a saját irányában mozog, és a nyílás kiválasztott oldalával együtt érkezik.

• Vnutriproemnye. Ebben az esetben a kialakítás a nyíláson belül van. A levelek egymás felé mozognak, ugyanakkor a nyílásnak csak a fele szabad.

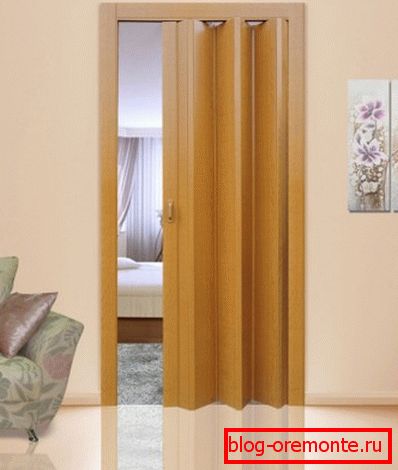

• Ajtók csúszó és összecsukható szerkezetei. "Harmonika" formában (lásd Ajtó - harmonika: választott, kész, szépség) és "könyveket". Kompakt, könnyen használható és esztétikailag kellemes. Vannak egyszeres és dupla modellek. Ezenkívül minden vászon több függőleges szakaszból áll, amelyek csuklópántokkal vannak összekapcsolva.

Ez a kialakítás nem igényli a fal szabad részének a nyíláshoz való hozzáférését, amely a rekesznyílásokhoz szükséges. Egyirányúak vagy ellentétes irányban hajthatók le, de ugyanakkor az ajtó elhagyja a nyílás egy részét, ami csökkenti a szélességét.

Azonban a vászon kis vastagsága csökkenti a tér elvesztését, ők jelentéktelenek. Ezek a modellek jól alkalmazhatók szűk folyosókon és folyosókon, ahol más ajtókeretek nem használhatók.

A csúszó mechanizmus eszköze és működési elve

A csúszó rendszer különféle változatai különböző ajtószerkezeti modelleknél hasonló eszközöket és működési elveket tartalmaznak.

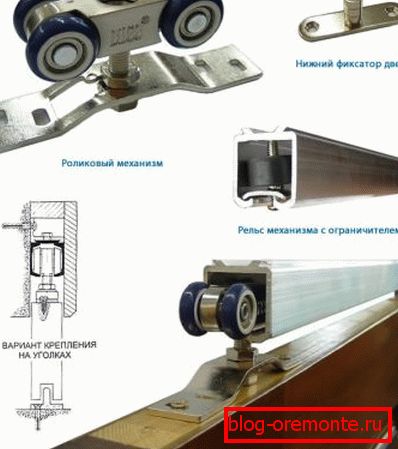

Minden ajtó csúszó mechanizmusa a következőket tartalmazza:

• Hintóhengerek.
• Rail.
• Reteszelő vagy zászló.

A görgőkkel ellátott kocsikat az ajtószárny méretétől, a gyártás anyagától és a szerkezet tömegétől függően két, három vagy több ponton rögzítik a szárnyra. A görgők a falhoz illesztett vagy beépített speciális vezetők mentén mozognak. Az eszközön a tolóajtó kialakítása hasonlít egy egysínre.

A vezetősínek vagy sínek:

• nyílt. Megjelenésében kerek, négyzet vagy téglalap keresztmetszetű cső. A kocsi a sín teteje mentén mozog.

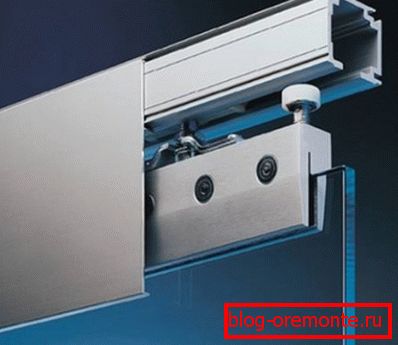

• Lezárva. Ez a fémprofil általában négyszögletes vagy téglalap alakú, a horony teljes hosszában. Az ilyen kialakításokban a hengerrel ellátott kocsi a horony belsejében mozog. A többlevelű szerkezetekhez egy speciális sávot használnak, mindegyik levél több résszel rendelkezik.

• Speciális korlátozóval a vasúti végekenamely megakadályozza az ajtólap további mozgását.

Annak érdekében, hogy a műanyag, szilikon vagy gumi görgők ne károsodjanak idővel, a megállók műanyagból vagy vastag gumiból is készülnek. A reteszt a kocsi ellentétes oldalán a vezetõvel függõlegesen helyezik el. Ha a tetején található, akkor a zászló a padlóhoz van rögzítve.

Ez egy fém alap, függőleges tűvel, néha csapágyazott. Amikor a szárny mozog, a csap a csapágyakkal az ajtó belsejében mozog, függőleges helyzetben tartva. Ehhez egy speciális csatorna van a levél alján.

Ezen túlmenően, ha szükséges, egy beépített érzékelővel ellátott automatikus nyitórendszert telepítenek, de az ilyen eszköz ára meglehetősen magas.

Tolóajtó szerelőmechanizmusok

Különböző típusú formatervezési mintákhoz használt tartozékok bizonyos változatai voltak.

Az ajtó súlya, mérete és típusa függ:

• A vászon rögzítésének módja.
• Űrlap útmutatók.
• A csatornák száma.
• A görgős mechanizmusok száma.

A vázak mozgatására használt kivonható rendszerek kialakítása lehet:

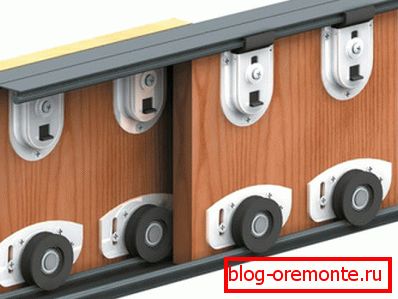

• Két vezetővel, amelyek a nyílás alatt és fölött helyezkednek el.

Az ajtó speciális görgők mentén mozog a görgős mechanizmusokon: egyikük a padlón van, a második pedig az ajtó fölött van. Ezzel a kialakítással az ajtó biztonságosan rögzíthető függőleges helyzetben, jó hangzást és hőszigetelést biztosítva a helyiségben.

Ennek a lehetőségnek a hátrányai:

1. A padlónak és a mennyezetnek ideálisan sík felületűeknek kell lenniük, szigorúan egymással párhuzamosan.
2. A mennyezeten nem lehetnek mennyezeti szerkezetek, beleértve a feszültséget, a felfüggesztést és a szélezőszerkezeteket.
3. A padlón található csúszda gyakori tisztításának szükségessége gyorsan eltömődik.

• Egy sínre tetején.

Ilyen mechanizmus esetén az ajtónak csak az egyik ajtó fölött elhelyezkedő sín mentén kell haladnia a görgőkön. Az elemet megbízható és tartós falra kell szerelni. A csúszó rendszer kialakítása magában foglalja:

1. Alumínium profil.
2. A keret felszerelésére szolgáló elemek készlete.
3. Görgős mechanizmusok.
4. Tartóelemek.

A görgők számát a rendszer szerint számítjuk ki: egy 70 kg-os tömegű web esetében elegendő egy készlet használata, nagyobb tömeggel a görgők száma nő.

Tipp: Annak érdekében, hogy elkerülje az ajtó véletlenszerű leszerelését a felső sínről, be kell szerelnie egy dugót, és speciális zászlókat - annak érdekében, hogy megakadályozza az ajtó visszafolyását.

Az ilyen szerkezetek előnyei a következők:

1. A golyóscsapágyakat és a szilikon bevonattal ellátott szelepek csöndes és sima mozgását a görgők felülete.
2. Rendszerbiztonság.
3. Hosszú élettartam. Ez biztosítja a felső sín merevségét és szilárdságát.

• Csúsztatható összecsukható ajtókhoz.

Ezt az opciót olyan ajtók beszerelésére használják, mint a "harmonika" és a "könyv". A ragasztószalagok a falhoz rögzített oldalprofil függőleges szélén vannak felszerelve. Az ajtószakasz tetején olyan görgők tartoznak, amelyek a nyílás tetején rögzített vezetéken mozognak, mint a fényképen.

• Forgóajtókhoz. A vászon minden irányban nyitható. A forgó mechanizmusnak van egy görgője, amely szabadon mozog a doboz felső részében egy speciális nyílás mentén. Az ajtó ugyanabban az időben egy tengely körül mozog, egy időben mozog, és egy dobozban marad.

Az ilyen mechanizmus előnyeit és hátrányait a táblázat tartalmazza:

Előkészületek mechanizmusok beszerelésére

Mielőtt összeállítaná a tolóajtóra szolgáló szerkezetet, anyagokat és szerszámokat kell készíteni.

Ez megköveteli:

• Elektromos fúró, csavarhúzó készlet, csavarhúzó.
• A rögzítő elemekhez - csavarok, csavarok, dugók.
• Mérőszerszám.
• Ceruzával.
• Profil a görgők felszereléséhez. Hossza a nyílás méretétől függ.

• Fa gerenda. Az elem vastagsága a kés vastagságától és a mechanizmus méretétől függ. Általában 5 cm-re van választva, ez a szám a felső vezetők számától függ.
• Korlátozó zárójelek. Számuk megfelel a sínek számának kétszeresének.
• Útvonalak.
• Hengerek kocsival.

Tipp: Különös figyelmet kell fordítani a gördülő blokk megbízhatóságára és minőségére, amely a rendszer legfontosabb része. Attól függ, hogy a teljes szerkezet élettartama és funkcionalitása függ.

• Dekoratív sapkák.

A tolóajtó, a szerszámok és az anyagok mechanizmusának rajzával a szerkezet felépítésével folytathatja munkáját.

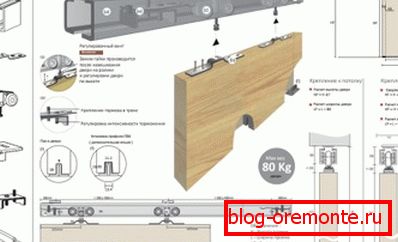

Beszerelési mechanizmus

Általában különleges utasításokat alkalmaznak a készülék felszerelésére, amely szerint minden munkát gyorsan és hatékonyan lehet elvégezni. Az összeszerelési folyamat megkönnyítése érdekében nézze meg a videót ebben a cikkben.

A munka sorrendje:

• Megjelölt pozícióvezetők. Ebben az esetben a sínek 15 cm-rel az ajtó felett helyezkednek el, tekintettel a görgősmechanizmus magasságára. A magasság mérése a padlóról történik. Vízszintes vonalak húzódnak a falra.

Tipp: Az elrendezés telepítési útmutatóit szabályozni kell. A vízszintesektől való eltérés a szelepek spontán mozgatásához vezethet.

• A vezetőcsúcsok alatt a fűrészáruk rögzítve vannak a korábban rajzolt vonalak mentén.
• Az útmutatók a fához vannak rögzítve. Néha azonnal fel vannak téve a falra. Szükség van egy kis rés kialakítására a fal és a rúd között, hogy a szárny ne érintse meg a falfelületet. A sín hossza a nyílás szélességének kétszerese.
• A görgőkocsi blokkja a sínekbe kerül.
• A rögzítőelemek rögzítve vannak a görgősmechanizmusok mozgásának korlátozására, és a penge szélétől 5 mm-rel visszahúzódnak.
• Csavarok a konzolhoz rögzített vászonra.
• A csonkokat a sínek végeire helyezzük.
• A csúszóblokk dekoratív szalagokkal vagy szegélylécekkel záródik.

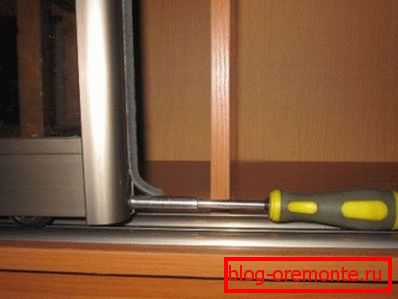

Az ajtó mozgásának beállítása

Az összes mechanizmus és az ajtólap felszerelése után a szerkezet vizuális ellenőrzését végezzük el, és beállítjuk a fűrészlap helyzetét, amely megfelel az alábbi követelményeknek:

• Határozottan illeszkedjen a szerkezethez.
• Mozgás a padlóval párhuzamosan, sima, rázkódások és zavarás nélkül.
• A reteszelő eszköznek halkan kell működnie, teljesítve az összes funkcióját.

A tolóajtók és az egész konstrukció mechanizmusa nem igényel különösebb gondosságot, de ügyelni kell az útmutatókra. Nedves ruhával rendszeresen tisztítsák meg. Ellenkező esetben a por felhalmozódhat nehezen elérhető helyeken, ami megnehezíti az ajtólap mozgatását.

A tolóajtók megfelelő felszerelésével és gondos működtetésével hosszú ideig szolgálnak, így a személy mindennapi életét kényelmesebbé és kényelmesebbé teszi.
