Gost ajtók: megnevezések és jelölések

Az ajtók, mint bármely más termék, valamint az építőanyagok, szigorúan az állam által jóváhagyott szabványok szerint készülnek. Végrehajtásuk és rendeltetésük változatától függően vannak olyan dokumentumok, amelyek szabályozzák a belső ajtók gyártását, és van egy GOST: belső ajtó.

Hány ilyen szabvány létezik, és mi a különleges figyelmet fordítanak rájuk? Miután megtekintette a videót ebben a cikkben, és maga a cikk tartalmának olvasása is, sok hasznos információt kap erről a témáról.

Faajtók

A fődokumentum, amelynek alapján a faajtók és a származékai a köz- és lakóépületekbe történő beépítésre készülnek, az állami szabványszám: 6629-88 (lásd a GOST - GOST faajtók garanciáját). Rögtön megjegyezzük, hogy a hangszigetelés, evakuálás vagy bármely más különleges célú ajtó gyártásánál nem szabad számítania.

Ez a dokumentum nem ajánlásokat nyújt értékes fajtákból készült ajtóblokkok gyártására, mivel ezek nem tartoznak a tipikus termékek kategóriájába. A belső beépítésű ajtóblokkok többféle típusra oszthatók.

Az egyértelműség érdekében mindegyiküket táblázatos formában mutatjuk be:

Az ajtó típusa és megjelenése	Szimbólum és magyarázat
	"G" típus. Az ajtó ezen változata az épületekbe épül be: egy vagy két vásznat, egy rács töltéssel. Végrehajtási opciók: egy doboz és anélkül; küszöbértékkel és anélkül; fedővel vagy anélkül.
	"O" típus. Belső ajtók üvegbetétekkel. Ez az egyetlen különbség az előző verziótól. Opciók ugyanazért.
	"K" típus. A képen az úgynevezett inga ajtók láthatók, amelyek ajtói nem úgy tesznek, mint swing. Belsőek is, de különböznek a "G" és az "O" típusoktól a megvalósítás és az üzemeltetés elve szerint. Mindig dvuhpolnye, egy doboz, naplav nélkül és küszöb nélkül is. A lemezek jelenléte vagy hiánya a gyártó döntése szerint történik.
	"U" típus. Ez a kategória magában foglalja a megerősített ajtókat. Beépített épületek, egy elszigetelt szoba bejáratánál - például: lakásban. Ők mindig odnopolnye, felszín nélküli és lemezek. Az ilyen ajtók vázai feltétlenül szilárd töltettel rendelkeznek. Igaz, hogy az ilyen ajtónak van-e doboza vagy sem, a gyártó rendelkezésére áll. Egyébként: a GOST szerint a felső félhuroknak dobozok nélkül gyártott ajtókra kell felszerelni. Az alsó fél hurokot csomagolni kell, és be kell venni a termékkészletbe.

Tehát:

• A szabvány az összes ajtó gyártását szabályozza, a világosan meghatározott szabványméretek szerint. Az ajtóknak a GOST szerinti jelölései tükrözzék a nyílás magasságát és szélességét, amelyre a terméket szándékosan tervezték. Például: A DK 24-19 jelentése: swing ajtó, magasság 24 dm (2,4 m), szélesség 19 dm (1,9 m), figyelembe véve a doboz vastagságát.
• Az "O" és a "G" típusú kétszárnyú ajtók szélessége egyenlőtlen lehet. Az azonos ajtó bejelölésénél a "P" (jobbra) vagy az "L" (balra) betűket is hozzá kell adni. A "P" kiegészítő betű azt jelenti, hogy az ajtó küszöbértékkel rendelkezik - például: DG 24-15PP.

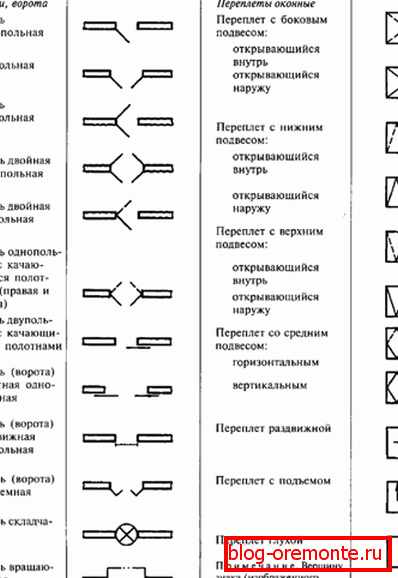

• A tervezett épületek rajzaiban szereplő jelöléseknél, de a képek ábrázolásánál a képek grafikus ábrázolásánál a 21 * 201-2011 szabványnak megfelelően kerül sor. A 4.7. Bekezdésben egy táblázatot találunk az ajtók grafikus képeinek mintáiról, amelyeket a tervezőknek be kell tartaniuk. Ez a táblázat az alábbiakban található.

Minden típusú ajtó gyártását az ebben a szabványban bemutatott munkadarabok szerint kell elvégezni, és csak a jóváhagyott keretméreteknek megfelelően. Ezenkívül egy kis technológiai kiutazást is felkínálnak a figyelmükbe - hasznos lehet azok számára, akik saját kezűkkel szeretnének faajtót készíteni.

Ajtókészülék

Szerkezetileg az ajtólapok vázszerkezetekre vannak felosztva, amelyek pántolóból, burkolatból és panellapból állnak. Nehéz egy keretes ajtót készíteni, az anyagfelhasználás nagyobb, és kiváló minőségűnek kell lennie. Ezért az ajtó ára ennek a kialakításnak magasabb.

Nagyjából, a szívében a panel ajtó ugyanaz a keret, csak a belső töltelék és bélés olcsóbb anyag: rétegelt lemez vagy farost 3-5 mm vastag. Az ilyen ajtók olcsóbbak, de üreges szerkezetük és töltőanyaguk miatt nagyobb hangszigetelési tulajdonságokkal rendelkeznek.

A panelajtók gyártásánál a technológiai műveletek sorozata a következő:

• keretszerelvény és töltése
• vágófelületek
• kötésvédő pajzsokat és végeiket a kerület körül
• Tányérok vagy elrendezések felszerelése üveghez
• Egy doboz készítése a vászon alatt
• Dekoratív ajtókerék

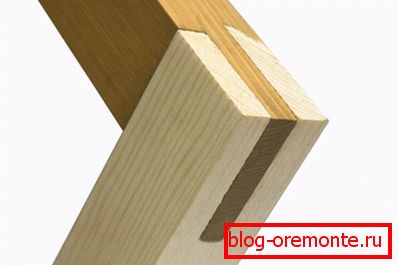

A mázas ajtó elkészítéséhez két keret ugyanabból a részből áll. Az ajtó keretének részletei a tüske vagy a speciális klipek sarkaihoz csatlakoznak. A keret feltöltése nagyon különböző lehet: lécek, töltöttek bizonyos távolságra vagy teljesen, MDF, rétegelt lemez. Ha a töltés szilárd, az ajtó összeszerelési sorrendje a következő.

Tehát:

• A kész keret egyik oldalán ragasztóval körbevágnak egy bélést, majd 2-2,5 cm hosszú csavarral rögzítik őket, majd a keretet átfordítják, és a belső tér tele van rudakkal vagy léccel. Keresztmetszeteiknek meg kell felelniük az ajtókeret vastagságának.
• Meg kell próbálnod kitölteni az elemeket szorosan egymás mellett, és az ízületek nem egyeznek. Ezután következik a második pajzs elfordulása, amely hasonlóan az elsőhöz van rögzítve. Abban az esetben, ha a keret kitöltése nem szilárd, de ritka, meg kell próbálnia biztosítani, hogy a cella mérete ne haladja meg a 4 cm-t.

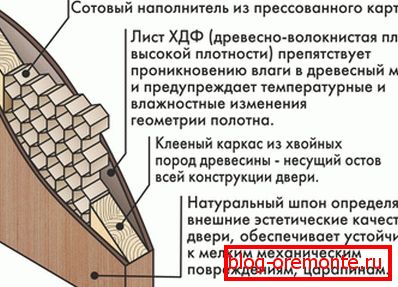

• A bútorgyárakban, természetesen a technológiájukban és a keret megtöltésében nem fűrészárut használnak, hanem különleges préselt kartonból készült méhsejtbetéteket. A keretek betöltése után a lapokat hidraulikus préssel ragasztják meg.

Ha a préselés mechanikusan történik, akkor a ragasztás hosszú ideig tart - akár fél napig is. A forró módszer használata esetén elegendő egy negyed óra.

Körülbelül egy nappal a sajtolás után az ajtó kerülete feldolgozásra kerül. Ez magában foglalja a védőburkolatokat, a mintavételi hornyokat, a csiszolást. Összefoglalva, a bélés részleteit és az üveg elrendezését, ha vannak ilyenek, fel van szerelve.

A külső ajtók

Az előző fejezetben beszéltünk a belső faajtókról. A külső szabvány ajtók egy másik szabvány szerint készülnek, a 24698-81 szám alatt. Nem vonatkozik a kulturális épületek, bevásárló- és sportközpontok, pályaudvarok ajtóira, valamint a 9 m2-nél nagyobb területű ajtókra.

Tehát:

• Ez a dokumentum három típusú ajtó gyártását szabályozza: a "H" betű és a bejárati ajtók alatt a "C" szervizajtók. A harmadik típust az "L" betű jelöli. Ez még csak egy ajtó sem, hanem egy kikötő (például a kaputól). Itt minden ugyanaz: a rendeltetés, az ajtószerkezetek követelményeinek, méretüknek és jelöléseiknek megfelelően.

Ajtó fémblokkok

Ma a fából készült bejárati ajtók főként magánházakba vannak beszerelve. A többszintes épületekben gyakran előnyben részesítik a fémajtókat - és egy másik szabvány szerint készülnek: 31173 * 2003. Ez a dokumentum előírja az acélblokkok gyártására vonatkozó követelményeket, amelyekbe beágyazott eszközök vannak, amelyek megakadályozzák a helyiségbe történő illetéktelen belépést.

Tehát:

• Ami ezeknek az eszközöknek a mechanizmusát illeti, ezek a GOST 51242 98 szabvány szerint készülnek. Az ajtók és a kapuk, az ablakok, a redőnyök, a redőnyök és a széfek - minden olyan szerkezet, amelyre a védelmi mechanizmusokat beépítették, meg kell felelniük a jelen standard által meghatározott összes követelménynek .

Ami az ajtók szabványát illeti, az csak a polgári épületekben különböző célokra telepített acéllemezekre vonatkozik, beleértve a lakóépületeket is. Ami a különleges rendeltetésű ajtókat illeti, amelyek például robbanásveszélyes vagy robbanásveszélyes vagy robbanásveszélyesek lehetnek, más szabályozási dokumentumok szerint készültek.

Osztályozás és címkézés

Az acélajtókat az alábbi jellemzőkkel osztályozzák: építés; mechanikai jellemzők; működési követelmények; a kivitel típusa. Szerkezetileg a doboz különbözteti meg őket: lehet U-alakú; U alakú küszöbértékkel; zárt hurkot

• A konstruktív megkülönböztetés másik módja a vásznak megnyitásának száma és módja. Ezek odnopolnye, beleértve a jobb és a bal oldalon. Két vászonja lehet: azonos vagy különböző szélességben - beleértve az egyik nem nyílást. És az ajtók belül vagy kívül is nyithatók.
• Az előcsarnokban elhelyezett körvonalak száma szerint csak két gyártási lehetőség létezhet. Az ajtó általában egy vagy két körből áll - ritkábban fordul elő, bár a GOST ezt is elismeri.

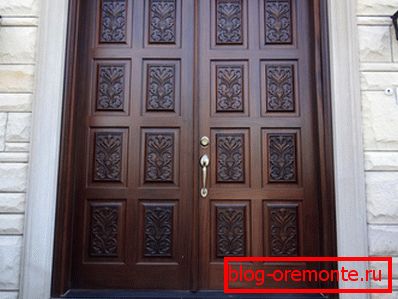

• A fém ajtókeretek nagyon változatosak lehetnek. A festék, a lakk és a porbevonatok mellett ezek mindenféle burkolatok: bõr és bõrpótló melegítéssel; PVC ragasztott filmek; fa lécek és csempe; furnér; üveg; dekoratív fém elemek. Ezenkívül a GOST 31173 * 2003 szerint gyártott ajtók kombinálhatók.
• A fémajtók ugyanazon az elven szerepelnek, mint a fából készültek, csak a méretek nem deciméterben, hanem milliméterben jelennek meg, és hozzáadják az erősségi osztály megnevezését. Például a DSV DKN 2100-1270 M3 jelölést a következőképpen dekódoljuk: az ajtó acél belső, dupla padló, nyitott zárt dobozsal. A magasság 2100 mm, szélessége 1270 mm - a tartósság megfelel az M3 osztálynak.

A fémből készült teljes ajtóblokkot az összeszerelt vevőnek kell szállítani, beleértve a beépített zárakat is. További megegyezéssel az ajtó felszerelhető ajtócsuklóval, látószemmel vagy nyitáskorlátozóval.

A kulcsok teljes készletét borítékban kell lezárni, és aláírásra átadni a vevőnek. A termékhez csatolják a termék útlevelét, valamint a gyártó utasításait.

Tűzvédelmi ajtók

Mint fent említettük, a speciális rendeltetésű ajtók esetében a fenti szabványok nem érvényesek. Milyen dokumentumok orientált gyártók ebben az esetben? Vegyük például a tűzvédelmi ajtókat: Az SNiP 21.01-97 szabályozza a tűzállósági követelményeket (lásd a GOST: tűzvédelmi ajtók felszerelését).

• Ez a jelző egy bizonyos időtartam, amely alatt az ajtó ellenállhat a rendkívül magas hőmérsékletnek, és nem veszíti el ugyanakkor a teherbíró képességet, valamint a szigetelő tulajdonságait. Nyilvánvaló, hogy az ilyen struktúrákra vonatkozó követelmények különlegesek.

• A tűzálló ajtók hevedereit le kell zárni, és a vásznak záróelemekkel kell felszerelni. Vannak olyan típusú ajtók, amelyeket rendesen a tiszta levegőben használnak. Ebben az esetben a gyártó feladata az, hogy azokat automatikus, tüzet okozva, és a vászonra fésülje.

Figyelj! Egy másik nagyon fontos követelmény az, hogy a vészkijárathoz vezető ajtóhoz ne legyen zárószerkezet, amely kulcs nélkül nem nyílik meg. Ráadásul nem csak az anyagokat, amelyekből az ajtólapot készítik, hanem a hozzá telepített tartozékok is nem tűzveszélyesek lehetnek.

• Tűzálló ajtók beszerelése egy magántulajdonban lévő házban önkéntes. De vannak ilyen típusú épületek, amelyeknek tűzbiztos ajtókkal kell rendelkezniük. Például több emeletes épületekben, amelyek magassága meghaladja az 50 métert, az összes kijáratot ilyen ajtókkal kell felszerelni - beleértve az előszobákat, a lépcsőházakat és a felvonó tengelyt.
• Az ezeken a helyeken felszerelt ajtók tűzállósági határértékének legalább fél óra. Az azonos jellemzőkkel ellátott ajtók az egyszintes épületek, valamint a technikai pincák felvonótermében vannak felszerelve. A középületekben minden bejárati csoportnak tűzálló ajtóblokkokkal kell felszerelni.

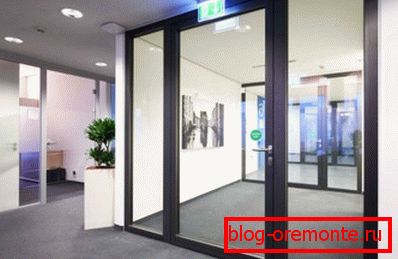

A tűzbiztonsági követelményeknek megfelelő ajtók nemcsak acélból, hanem alumíniumból is készülhetnek - tűzálló üvegből készült lapok kitöltésével. Ebben az esetben nemcsak a vis maior helyzetben lévő személyek akadálytalan vészkiürítését teszik lehetővé, hanem tökéletesen kiegészítik az épületek belsejét és külsejét.
