Elektromos vezetékes csengő: a csatlakozások típusa és módja

Majdnem minden modern házban van egy ajtócsengő, amely dallamával értesíti a vendégek érkezését. Az ilyen egyszerű eszköz feladata, hogy egy gomb megnyomásakor hangos, jól meghatározott hangjelzést kapjon.

A vezetékes ajtócsengő különféle dallamok és hangok jelenlétét különbözteti meg, amelyet az ember saját belátása szerint választ. Az eszköz típusai és jellemzői, valamint a hálózati kapcsolat a cikkben tárgyalt.

Bell eszköz

Ahhoz, hogy megértsük a készüléket és az elektromos harang elveit, meg kell ismerni a főbb komponenseit.

Ezek a következők:

• Elektromos mágnes, amely jelként szolgál.
• Hammer.
• Anchor.
• Közvetlenül harang vagy csésze.
• Kapcsolatok.
• Spring.
• Gombot.
• Akkumulátor vagy áramellátás.

A működés és a funkciók elve

A vezetékes villamos csengő működésének elve egy elektromágnes és egy horgony egymáshoz való közelségén alapul.

Ezzel:

• Egy mozgatható típus sárgaréz érintkezését a horgonyhoz kell helyezni.
• Ha nincs elektromos áram az elektromos mágnesen, az érintkezőt az egyik terminálhoz csatlakoztatott csavaros részre kell nyomni.
• A másik kapocs az elektromos mágnes tekercséhez van csatlakoztatva, és a második része a horgonyhoz van csatlakoztatva.
• Amikor megnyomja a csengő gombot, az áramkör bezáródik, az armatúra belép a tekercsbe, amelyet elektromos pálcával vonzanak.
• Ezután a kalapács megérinti a harangcsésze felületét.
• Sárgaréz érintkezés gördülő típus, nyitja az áramkört és elmozdul a csavaros részből.
• Az elektromágnes tekercsén keresztül leállítja az áram áramlását.
• Az elektromágnes már nem vonzza a horgonyt.
• A rugó a horgonyt az elektromágnes pólusától eltolja.
• Az érintkező ismét nyomásra kerül a csavarral szemben, zárja az áramkört.
• Az áram ismét átmegy a tekercs felszínén, a kalapács sípoló hangot ad, és az egész folyamat ismét megismétlődik, amíg a gomb el nem áll.
• Ha az aktuális megszakítóért felelős gomb zárt, a rögzítő folyamatosan ingadozik, és a kalapács megérinti a csészét, amely a jelet reprodukálja.

Az elektromos mágnes fő funkciója a készülék önkapcsolása, jelenléte lehetővé teszi az elektromos áramkör bezárását és kinyitását.

A táblázat mutatja a szerkezetek előnyeit és hátrányait:

Az elektromos hívások típusai

Az ajtó vezetékes hívásai:

• Elektronikus hangtompítóval.

A különböző integrált áramkörök használata lehetővé teszi, hogy különböző frekvenciájú rezgéseket alkalmazzon a hangszóróra. Ebben az esetben a dallamos trillusok, a természet hangjai, a speciálisan programozott dallamok vagy hangok, amelyek kis zümmögéstől a jól ismert zenei darabokig terjedhetnek.

Ebben az esetben a gomb az áramkör működésbe hozatalát szolgálja. A hívás vezérléséhez nincs szükség arra, hogy a nagyfeszültséget közvetlenül a hálózatról táplálja. 3-12 V feszültséget használhat, ami elég ahhoz, hogy jelet formáljon. Ebben az esetben a bekötési rajz jelentősen leegyszerűsödik, kisebb vezetékeket használnak, és a gomb hosszabb élettartammal rendelkezik.

Tipp: Az ilyen eszközök használatakor ne tartsa állandóan a gombot. Elég, ha egyszer megnyomja, és a hívás fog működni, miután a programozott dallamot lejátszotta.

A design előnyei:

1. a különböző hangok befogadásának lehetősége, a szokásos csengetés helyett;
2. állítsa be az időtartamot és a hangerőt;
3. a feszültség hiánya a gombon.

A hátrányok közé tartozik a hívás áramellátásának szükségessége.

• Programozható vezetékes hívások ajtókhoz.

A fent felsorolt ​​előnyökhöz hozzá kell adni egy adott dallam kiválasztását, vagy egy gomb megnyomásával lejátszandó felvételt. A legegyszerűbb esetben minden egyes gomb megnyomásakor különböző dallamokat játszik le.

A bonyolultabb beállításokkal különböző módokat állíthat be: védelem, normál, csendes. Ebből a célból a csengő esetében egy módkapcsoló gomb és egy hangerőszabályzó eszköz kerül telepítésre.

Például: a watchdog módban, a megadott zene lejátszása után hangos kutya ugatás jelenik meg, merészebb nemkívánatos vendégek.

• Autonóm teljesítményű dizájn.

Az autonóm tápellátás általában a vezeték nélküli hívásokban rejlik, de vannak olyan vezetékes minták, amelyek az akkumulátorokon futnak. Fő előnye a villamos energia hiányában való munkavégzés, a hatalomelemek rendszeres cseréje.

Az elemek egy darabja normál üzemben egy évig használható. Ezek az offline hívások közvetlenül az ajtóra vannak felszerelve. Ebben az esetben a hívás és az eszköz gomb különböző oldalain található.

• Olyan érintőgombokkal hívja fel őket, amelyek nem rendelkeznek mechanikus rendszerrel a kapcsolatokkal.

Nagyon egyszerű áramkörök adják a jelet, hogy bekapcsolja a hangot az ujj érintéséből. Általában egy tranzisztort és egy minimális számú pántot tartalmaznak. A hívások hiánya - nincs válasz, ha kesztyűt érint.

• Vezetékes hívások hangkommunikációval.

Az ilyen rendszerek közelebb vannak az intercomokhoz. De vannak egyszerű, olcsó eszközök is, mikrofonnal és hangszórókkal. Amikor megnyomja a vendéget a gombon, lehetőség nyílik arra, hogy megkérdezze, kik jöttek az ajtó előtt.

Elektromos csengő választás

Tipp: Mielőtt elektromos vezetékes harangot kapna, olvassa el néhány ajánlást.

Az eszköz kiválasztására vonatkozó utasítások:

• Lépjen kapcsolatba egy szaküzletbe, ahol tapasztalt tanácsadók széles körű tájékoztatást nyújtanak számos ajtócsengő típusról.
• Határozza meg az otthoni elektromos csengőhang típusát. Figyelembe kell vennie a költségeket, a megjelenést, a csatlakozási módot, a hangerő beállítását és az eszköz saját kezűségének egyszerű telepítését.
• Határozza meg a csengőhangot.

Tipp: Egy nagy házhoz hangos eszközt kell venni, hogy hangját az épület legtávolabbi sarkában is hallja.

• A kiváló design és a gyönyörű megjelenés a harangok-gongok, amelyek trombitális hangokat bocsátanak ki.
• A hívás hasznos funkciója a sötétben való kiemelés. Ehhez kis LED-eket vagy fényes anyagokat használnak.

Kiváló megoldás egy hívás telepítéséhez egy magánházban, az országban - egy vezeték nélküli elektromos csengő megvásárlásához. Az egyik része a kapura van szerelve, a második a házban. A vezetékes harang használata kényelmetlen lesz a telepítés bonyolultsága és a kábelfektetés magas költsége miatt.

Telepítse a csengõt

A gombok és a hangsugárzó eszközök vezetékeket csatlakoztatnak.

Az építési mechanizmus típusa szerint:

• Hammer.

• Zummyer.
• Campanulaceae.

Ezek különböznek a belső eszközön és a cselekvés elvein. Munka a hálózattól és az akkumulátortól.

Az elektromos vezetékes hívások csatlakoztatásához meg kell vásárolnia:

• Elektromos fúrógép.

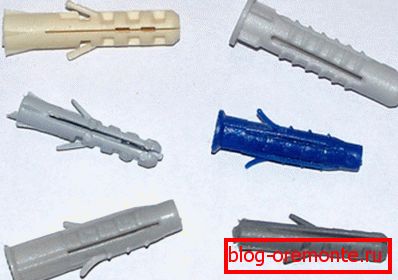

• Tipli.
• A kés építés.
• Szigetelőszalag.
• Csavarhúzó jelző.
• Egy sor csavar.

A zárhoz egy vagy két gomb csatlakoztatható, például ha egy közös előszoba van több lakás számára. Ebben az esetben az egyik az előcsarnokban helyezkedik el, a második az ajtó előtti leszállásnál.

Ebben az esetben a készülék bekötési rajzának két párhuzamos gombja van. Miután rájuk kattintott, a lánc bezáródik, és a mechanizmus működni fog.

A csengő megfelelő csatlakoztatásához érdemes megnézni a videót ebben a cikkben.

Kábelezés és bekötési rajz

Az elektromos csengő nem működhet villamos áram nélkül, amihez kábelezés szükséges a készülék csatlakoztatásához. Általában a termékek működéséhez 220 V feszültségű váltakozó áramra van szükség.

A kábel kétmagos vagy két egymagos lehet. Legalább 0,5 mm keresztmetszetű vezetékek. De túl vastag huzalokat nem szabad használni - a vezetékes hívás által fogyasztott energia kicsi.

Tipp: A huzalok anyagát ugyanúgy kell használni, mint a ház vagy apartman villamosenergia-vezetékét.

A különböző típusú termékek saját kapcsolási rajzokkal rendelkeznek. Általában a lakásépületek építésénél a vezetékeket a szabványos ajtókészülékek alá kell helyezni.

Amikor házat építesz magadon vagy vezetékes elektromos csengőt csatlakoztat, kiválaszthat olyan termékeket, amelyek bármilyen bekötési rajzot tartalmaznak, és elhelyezni a kábelezést. A híváscsatlakozási áramkör általában pontosan megmásolja a megszakító áramkört, a legegyszerűbb áramköröket.

Ezzel:

• A villanykörtét hangos mechanizmus váltja fel.
• A kapcsoló helyett - a gomb.
• A nulla a hangsávhoz csatlakozik, a fázis a gombhoz van csatlakoztatva.
• Mindkét elem összekapcsolódik, amint a képen látható.

• A gomb megnyomása lezárja a fázist, és hozzájárul a hangjel megjelenéséhez.

Telepítési mechanizmus a hangvisszaadáshoz

Tipp: A készüléket a hálózati csatlakozóról táplálja, amely az elektromos készülékekkel való munkavégzés során előírja a biztonsági előírások betartását. Az elektromos termék csatlakoztatása csak az egész lakásban bekapcsolt áramellátás után szükséges.

Amikor egy ajtócsengő egy feszültséghez van csatlakoztatva, az érintkezők és a kábelezés a lakásban csatlakoznak. Ha nagyon hosszúak, a huzalokat vágják és a végeket egy építő késsel díszítik.

Következő:

• A huzalok csatlakoztatását követően fogantyúkkal kissé szorítani kell azokat, amelyek biztosítják a kapcsolat megbízhatóságát és javítják a kapcsolatot.
• A csatlakozások el vannak különítve.

• Az eszköz mûködését ellenõrizzük.
• Amikor a négyvezetékes mechanizmust a kétvezetékes vezetékezéshez csatlakoztatja, a hívás összekapcsolásához szükséges zéró és fázis meghatározása megtörténik.
• A fennmaradó vezetékek gondosan össze vannak kötve egymással.
• Minden elem gondosan szigetelt.
• A hívás munkája be van jelölve.
• A készülék a falhoz általában a folyosón vagy a folyosón van.
• A csengőtől körülbelül másfél méter sugarú körön belül nem lehet fűtőtest és fűtőtest.
• A telephely falán lyuk van fúrva, és egy panel a hangszerkezethez rögzítik a tüskékkel és az öncsavarral ellátott csavarokkal.
• Az ajtó keretébe lyuk van, amelyen keresztül a gombok vezetékeit és a hangkártyát átengedő vezetékek áthaladnak.

A hívógomb beállítása

A csengőgombban két érintkező található, amelyek közül az egyik rugós. A gomb megnyomása megérinti a második érintkezőt, az áramkör bezáródik, és a mechanizmus elkezd csörögni. A gomb megnyitásakor az érintkezők nyitva vannak.

A gomb két vezetéket csatlakoztat a két tüskéhez. A csatlakozókat gondosan csomagolják szalaggal vagy erősen rögzítik a terminálokkal, a készülék kialakításától függően. Maga a gomb a falon egy fából készült aljzaton van rögzítve.

Minden vezetékes ajtókilincs olyan eszköz, amely lehetővé teszi, hogy jelet adjon a zárt ajtó mögé ülõ személynek. Milyen design választani mindenkinek magának kell döntenie, mindaddig, amíg a jel jól hallható és kellemes hangot ad.
