Egy ajtó közelebb történő beszereléséhez csináld magad

Legutóbb az ajtóra szerelt ajtócsukó csak az adminisztratív intézményekben és nagyon tiszteletre méltó létesítményekben volt látható. Ma ez nem meglepő senkinek, és egy ilyen mechanizmust sokak úgy éreznek, mint valami mindennapi dolgot - amit saját kezűleg telepíthet, és ezért használhatja a házban.

Mi ez az eszköz, milyen lehetőségek vannak az értékesítésre, és hogyan lehet közelebb telepíteni az ajtót? Megpróbálunk minél részletesebben válaszolni ezekre a kérdésekre, és vizuális segítségként azt javasoljuk, hogy nézze meg a videót ebben a cikkben.

Zárófajták fajtái

A IXX. Század végén az amerikai Blount által kifejlesztett első közelebbi működési elv egy dugattyús hajtókar mechanizmusán alapult, és csak az ajtószárny felső részén volt felszerelve.

  • Ez a mechanizmus, noha kissé elavult, még mindig a legtöbb gyártó állítja elő. Ennek oka az egyszerűsége, a működés megbízhatósága, és természetesen az elfogadható ár. Természetesen több mint egy évszázados ajtócsukó története során olyan mérnökök voltak, akik teljesen különböző működési elvekkel hozták létre az eszközöket.

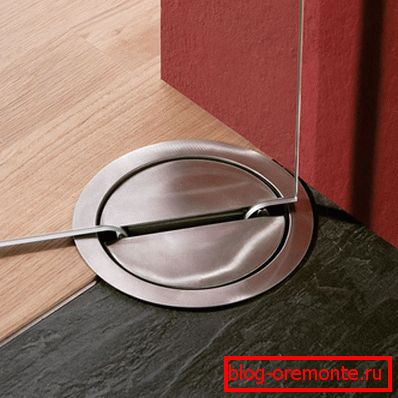

Ajtócsukó: a padlóra szerelhető

  • Például ezek a mechanizmusok egy bütyköstengellyel és egy csúszó rúddal rendelkeznek; sebességváltóval; elektromágneses és hidraulikus elemekkel. Az új ötleteknek köszönhetően az ajtócsukó szerelése nemcsak a vászon felső kontúrja mentén hozható létre.

Az ajtók bezárásának modern eszközei beépíthetők a padlóba vagy a keretbe, és általában minden lehetséges helyzetben felszerelhetők. Ennek megfelelően az ajtócsukó szerelési lehetőségei függenek azok tervezési jellemzőitől, amelyekről még részletesebben fogunk élni.

Modellek a felső szereléshez

Annak érdekében, hogy a lengő vagy az inga ajtó kinyíljon, bizonyos erőfeszítéseket kell átadni a vászonnak - egy személy elé tolja vagy magához húzza. Amikor az ajtócsukó az ajtón van elhelyezve, akkor az erőfeszítést megtesz. A nyomórugót a készülék belső üregében helyezik el.

  • Páratlan, a vászont eredeti helyére állítja vissza - vagyis az ajtó zárását szabályozza. Annak ellenére, hogy bizonyos lehetőségek állnak rendelkezésre, a túlnyomó többségben az ajtócsukó beszerelése felülről történik. A kivétel talán üveg inga ajtókból készül, ahol a zárómechanizmusok általában a padlóba vannak építve.

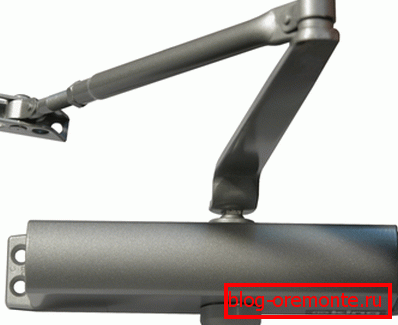

Beépítési lehetőségek az ajtócsukóhoz
  • A fotó közelebbi közelebbi mechanizmusa olyan hajtóművén alapul, amely hajtóműves dugattyúból és sebességváltóból áll. Ezek a modellek meglehetősen egyszerűek és megfizethetőek. Amikor az ajtó kinyílik, az ajtónyílással összekötő karral az ívben mozog. Nem csak a testhez van csavarozva - a vállához kapcsolódik a fogaskerék, amelynek tengelye egybeesik a készülék tengelyével.
  • Forgó fogaskerék fogak egy dugattyúval, amely az ajtólapra kapcsolt karon lévő rugóerőt továbbítja. Hosszú ideig senki sem panaszkodott az ilyen eszközökről. De idővel kiderült, hogy ez a lehetőség nem a legjobb az erőfolyamathoz.

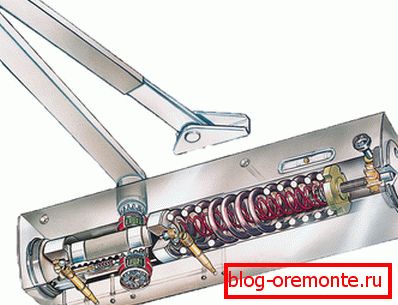

A belső eszköz a közelebb
  • Ez megtörtént a bütykös meghajtású mechanizmusok és a csúszó rúd megjelenésével. Ma egy ilyen technikai megoldás tekinthető a legoptimálisabbnak. A bütyköstípushoz való ajtócsukó beépítése mind a padló opcióban, mind a felülről is elvégezhető. Az ilyen eszközök fő strukturális különbsége egy bütykös, amely két dugattyú között helyezkedik el: nyitás és fékezés.
  • Közöttük a hengereken keresztül csatlakoznak egymáshoz. Amikor az ajtó kinyílik, a nyitódugattyú forog és a bütykös egyenletesen nyomja a rugót. Amikor elkezd kiegyenesedni, akkor a nyitódugattyú válik kiindulási helyzetbe, és a fék az ajtót tartja, és megakadályozza, hogy becsípődjön.

A bütyköstengely-zárókhoz képest a hidraulikus dugattyúval és a hajtóművel ellátott mechanizmusok elavultnak tűnnek, mivel nincsenek megfelelő irányításuk az ajtófüggönyön vagy szabályozási képességükön. Túl sok magasságot nem lehet tulajdonítani érdemei számának.

Egyéb típusú záróelemek

Nyilvánvaló, hogy a bezárók beépítési technológiája a konstruktív változattól függ. Csak nem minden opciót lehet könnyen felszerelni önmagával, mint a felső telepítésű készülékek esetében.

Tehát:

  • Például a padlózárók esetében a választás kérdése csak a tervezési szakaszban történik - vagy annak nagyszabású felújításakor, amikor az ajtókat is lebontják (lásd: A belső ajtók eltávolítása: hogyan kell ezt megtenni) és a padlóburkolat. És általában: nem is kérdés, hogyan kell egy ajtót közelebb hozni a padlóhoz a sajátjához. Általában ezt a cég szakemberei végzik el, akik eladták az ajtót.
Közelebb a padló szereléséhez
  • Minden padlózáró dolgozik ezen az elven. Az ajtó alsó támasza egyben a közelebbi tengely is. Az ajtólap kinyitásakor az eszköz belsejében a görgőn mozog, mozgásban tartva. A görgő a hidraulikus dugattyúhoz csatlakoztatott csíkok között helyezkedik el, amelynek rugója a rúdra van szerelve. A következő forgatókönyv ismert: a rugó kinyílik és az ajtó becsukódik.
  • Az ilyen eszköz szinkronizációját egy tápfeszültség záróhenger biztosítja. Mivel a padló közelebb nem található kar, sokkal erősebb nyomatéka van. Az inga ajtókon az ilyen eszköz nem feltétlenül a fal közelében helyezhető el, hanem a nyílás közepén is. Ebben az esetben az ajtó két oldalról átjuthat - de nem minden modell zárható.
Hajtsa be az ajtócsukót az ajtólapra vagy dobozba való beszereléshez

Az ajtókeretbe történő beépítésre tervezett eszközök ugyanolyan elv szerint működnek, mint a padló, de még mindig kis szerkezeti különbséggel rendelkeznek. Ugyanaz a hírhedt kar, amely nincs közelebb a padlózat verziójában.

Hogyan válasszunk és telepítsünk közelebb

A jelenlegi szabvány szerint az ajtónyílások méretének és súlyának megfelelően kell kiválasztani a záróelemeket (lásd a belső ajtók paramétereit - mit kell tudni róluk), mivel ezeket a tulajdonságokat osztályozzák. Összesen 7 osztály van 750 mm vagy annál kisebb szélességű ajtókhoz (1. osztály), 1600 mm szélességű vászonokhoz (7. osztály).

  • Ugyanakkor a vászon súlya nem haladhatja meg a 160 kg-ot - két közelebb helyezhető el egy nehezebb ajtón, ami egyenletesen elosztja a terhet. Abban az esetben, ha az ajtó magassága meghaladja a 2,5 métert, és olyan helyre van felszerelve, ahol vannak merülési rajzok, a gyártók javasolják, hogy közelebb válasszanak ki egy vagy két magasabb osztályt.
  • Mely osztályba tartozik ez a modell vagy a modell, akkor a termék útleveléből tanulhat. Egyébként a jelenléte a GOST kötelező követelménye a készülék teljességének. Szerelési utasításokat kell mellékelni az ajtócsuklóhoz. Minden dokumentációt a fogyasztó országának nyelvén kell kinyomtatni - ügyelni kell erre a vásárlás során.
Különböző módok az ajtó közelítésére

Az eszköz típusának felsõ részén történõ telepítésekor a vászon megnyitásának irányára kell fókuszálnia. Ha az ajtó kinyílik a szobán belül, akkor az ajtó közelebb kerül a vászon tetejére, a pántoldalról.

Amikor kilép a szobából (önmagától), a készülék teste a dobozhoz csatlakozik, és a kart - az ajtólapra. A működési elv a közelebb, a telepítési technológia nem érinti.

A szerkesztés árnyalatai

Nézzük meg közelebb a telepítési technológiát, és szem előtt tartjuk a számla opciót. Az eszköz szabályszerűen egy kartondobozban van, szétszerelve: tok, kar, minden szükséges hardver és szerelési sablon.

  • A szükséges munka elvégzéséhez: egy csavarhúzóval, egy csavarhúzóval, egy 3 mm-es fúróval, egy 10 mm-es kupakkulccsal és egy mérőszalaggal. Ha a közelebbi ajtóhoz van szerelve, akkor minden esetben jobb, ha beltéren helyezkedik el. Ha ugyanabban a helyiségben ajtópántok vannak, a közelebbi teste az ajtóhoz és a kereten lévő karhoz van rögzítve.
  • A készlet szerelési sémáját a gyártó tényleges 1: 1 méretarányban végzi. Pontosan megmutatja, hogyan kell elhelyezni az eszközt. A sablonon lévő piros vonal a tornác vonalát mutatja: alatta van a vászon, fölötte a keret. Ha a telepítés nem a vászon oldalán történik, ahol a zsanérok találhatók, akkor a sablont egyszerűen át kell fordítani, hogy a közelebbi test a vásznon legyen, és a vontatás a kereten legyen.

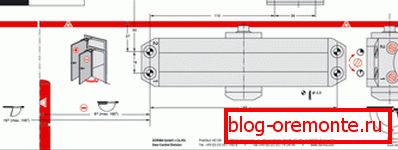

Beszerelési séma ajtócsukó: szerelési sablon

Figyelj! Miután a rendszert az ajtóhoz rögzítették, a közelebbi telepítési helyszínen meg kell jelölnie egy lyukasztóval a papíron, majd fúrjon lyukakat a rögzítőhöz. Fel kell hívni a figyelmet arra, hogy a 2. és az azt meghaladó osztályú kódolók esetében a jelölések fekete jelölésekkel készülnek. Összesen hat lyukat kell körvonalazni: 4 a tok alatt és 2 a kar alatt.

  • Legtöbbször az eszközzel együtt két kötőelem található: az egyik a fém, a másik a PVC és a fa ajtók számára. A helyes szerelési lehetőség is megjelenik a rendszerben. Először a kart támogató részét behelyezzük, majd a közelebb lévő testet, majd a tolózárat egy csavarral rögzítjük. A csavar meghúzásához kulcsra van szükség.

Végül el kell döntenie, hogy állítsa be az ajtó végső zárási sebességét. Ehhez különféle szelepek vannak a közelebb. Információk mindegyikük funkcióiról, megtudhatja a termék útlevelét. A beállítás után a műszerfedelet kell felszerelni és rögzíteni kell egy kupakkal.
