Do-it-yourself kovácsolt kapuk

Ma a kapu kovácsolása a legrangosabb és drága öröm. Valószínűleg nincs olyan személy, aki nem akarja használni a kapu díszítésében. De megakadályozza a magas építési költségeket.

Ebben a cikkben megmagyarázzuk, hogyan készítsünk hamis kaput saját kezünkkel. A munkák kivitelezésére lépésről lépésre útmutatást adunk. Videó és fotó elemek megtalálhatók az interneten. De az alábbiakban bemutatjuk a termelésüket.

edzés

Mint minden munkához, a miénk is felkészülést igényel. Meg kell mondanom, hogy ahhoz, hogy egy terméket készítsen, legalább egy kis megértést kell szerezned a fémmel való munka során. A kovácsoltvas kapuk megmunkálása nehézkes folyamat, ezért az elemek ára meglehetősen magas. Bár mindez nem annyira ijesztő, mint első pillantásra tűnhet

Eszközök és anyagok

Szükségünk van olyan eszközökre, amelyek minden háztartásban és valami másban rendelkezésre állnak:

• Ehhez erőteljes vise kell, amely mereven rögzített. Például egy munkaasztalhoz;
• Szükség lesz rá, és kicsi zsidókat. Én például hajlított. Bármelyiket alkalmazhatod, de jobb, hogy valódiak, csak egy hajlító kar lesz, és a munka könnyebb lesz;
• Félig automatikus vagy elektromos hegesztést igényel. Ha a második opciót választja, akkor vékony elektródákat vásároljon;
• Gazosvarka. Ez nélkül is megteheti, de elősegítheti a munkát;

anyagok

A hamis kapuk készítéséhez előzetesen rajzokat kell készíteni és az anyag mennyiségét kiszámítani. (Lásd még: Gates - hogyan kell kiválasztani.) Keretelemek kiválasztásánál a legjobb, ha egy alakos csövet használ.

Ne felejtsük el, hogy a kovácsolt elemek jelentősen növelik a termék súlyát, ezért használjon erőteljes anyagot.

• Profilcső;
• Lemez. Ne vegyen kevesebb mint 1 mm-t;
• Tetraéder. A csúcs aljának gyártásához szükséges. A legjobb megoldás a tizennegyedik. A kisebb méret könnyebben feldolgozható, de egyszerűen nem néz ki. Nagyobb, rendkívül nehéz kezelni;
• 5 mm-es vastagságú lemez, maga a csúcs gyártásához szükséges. Megkaphatja a mennyiségét, felveheti, hozzáadhatja 30% -ot, és megkapja az anyag mennyiségét.

Kapugyártás

Начинаем делать kapu kovácsolt rajzok есть и закуплен материал. Следует уяснить одну деталь, все элементы после выполнения изгиба и обрезки от установочной базы, немного увеличатся. Это следует учесть при крепеже. Если материал сильно будет пружинить, его следует отжечь, требуется  нагреть и дать остыть на воздухе и после этого с ним будет проще работать.

A pillérbeállítás

A szerkezet pólusokra szerelhető. Melyik kell ahhoz, hogy megszüntesse a sagging palackokat. Ezek a legjobbak egy fémcsővel, és arc téglával fedettek.

Tehát:

• Jelölje ki a telepítési pontokat. Ebben az esetben nem szabad megfeledkeznünk a tégláról, amelyet fémcsővel kell bélelni. Plusz az anyag vastagsága. Lyukak létrehozása a pillérek telepítéséhez. A mélységüknek legalább egy méternek kell lenniük, és maga a szerkezet szélessége 10 cm;
• Helyezze be az oszlopokat, és elaludjon. Nekiment. A telepítés során a telepítés merőlegességét egy függőleges vonallal ellenőrizzük. Ha ez a munka nem megfelelően történik, akkor a szárnynak nincs igaza;

Vigyázat: Ne használjon 100 mm-nél vékonyabb oszlopot. Ebben az esetben nem adja meg a kívánt merevséget. Az idők folyamán a hajtások elcsúszhatnak. Jobb, ha vastag falú csövet használ.

• A cement és a homok oldatát 1: 3 arányban készítjük, az M300 cementre vonatkoztatott arányt. A száraz keverékben adjunk hozzá vizet, és folyékony állapotba jussunk. Ehhez jobban illeszkedjen a fúrófejhez. A keverékben nem lehet csomók, homogénnek kell lennie;
• Átszeleteljük a zúzott törmeléket. Ellenőrizze a merőleges elhelyezést. Ha vannak eltérések, helyes. Fagyást várunk.

Annak érdekében, hogy egy fém oszlopot téglázzunk, a fentiek szerint megoldást találunk, csak a tejföl helyére.

• A fektetési anyagot simítóval végezzük. Minden következő sornak átfednie kell az előző sávját. Ez a szerkezet kívánt merevségét biztosítja;
• A függöny beépítésének magasságában legalább 5 cm vastagságú kocsmát kell hegeszteni, és a varraton keresztül szabaddá kell tenni. Hogy a szelepek rögzítési pontjai lesznek. Ha nagyon nehéz építése van, három függönnyel szerelhető fel;
• Várjuk, hogy a varrat megszáradjon, és összeálljon.

A szárny elkészítése

Далее будет рассказано, как сделать kapu kovácsolt rajzok которых уже есть, не прямоугольного типа, а фигурного. По типу снимка в начале страницы. Верх может быть сделан и ломаный и с радиусами. Все зависит от вашего выбора.

Tehát:

• Kezdjük a kovácsoltvas kapuk készítésével a helyet, ahol a munkát végezzük. Ehhez válasszon egy sík platformot, amelynek mérete nagyobb, mint a szerkezet két mérete. Két csatornát helyezünk el olyan méretekben, amelyek mérete kisebb, mint egy termék 20 cm-es méretekben. A felépítésnél használjuk az építési szintet, ideális síkot kell létrehoznunk, amely párhuzamos a talajjal. Ha nem teljesítjük a feltételeket, lehet, hogy egy olyan propellerrel rendelkezünk, amelyet nehéz megoldani;
• Ismétlem, nem csinálunk egy téglalap alakú kaput, hanem a termék tetején egy sugarat vagy egy törött vonalat csinálunk. Ehhez vágja ki a fiók profilját a rajzon feltüntetett hosszúsággal;

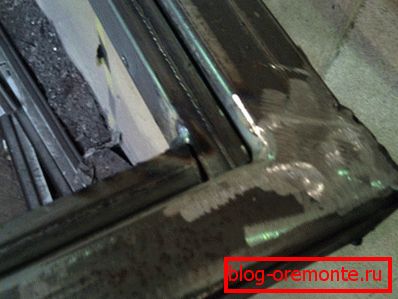

• Helyezze el az elemeket a hegesztési helyszínen. Ellenőrizze a helyes végrehajtási szögek szögét. Az ízületeket hegesztéssel ragadjuk meg;

Figyelmeztetés: Az elemek összecsomagolásakor ki kell mérni az átlót. Rendszeres geometriai alakzattal kell rendelkeznünk. Ha ez nem történik meg, akkor nem kapjuk meg a megfelelő kaput. Az átló méréséhez használjon egy nylon szálat, amellyel meglehetősen pontos méréseket végezhet.

• Ha a mérések nem felelnek meg a megfelelőnek, azt egy kalapáccsal kiveszik. Végül csavarja be az alsó sarkokat. Van egy téglalap. A felső sarkok hegesztve vannak benne, és a felső kapu csak elakadt. Szükségünk van a rögzítésre. Ehelyett jobb, ha megragadja a megerősítést, ami határozottan rögzíti a termék geometriáját;
• A hegesztési varratokat csiszolóval és csiszolókoronggal tisztítjuk;

Figyelem: Hegesztésnél jobb, ha a keretelemeket szorosan rögzítik a csatorna sávjához. Hegesztéskor az elem felmelegszik és vezet. A bilincs fogja az anyagot, és nem hagyja, hogy oldalra menjen. Csak a csatlakozási pont teljes hűtése esetén távolítható el.

• Most felemeljük a levél keretét, és fémlemezre rakjuk. Belülről a profilcsövet a fémlemezre helyezzük;
• Ha a tetején egy törött sort szeretnénk csinálni, ezt tesszük. Először egy fémlemezt rajzolunk, amely a kapu méretének felett van. A kívánt méretre vágjuk a profilt. A lapra és a dokkra helyezzük az oldalprofillal, amely véglegesen rögzítve van. Az elemeket és a lapot félautomata segítségével rögzítjük. Leírjuk a levél vágását a bolgár és egy forgácsoló kerék segítségével. Az alkatrészeket bilincsekkel rögzítjük. Végezzük el a végső hegesztést. Teljes hűtést várunk. Vegye le a bilincseket. Megszüntettük a megerősítést a termék rögzítéséhez. A hegesztési hegesztéseket csiszolók segítségével tisztítjuk. A szárny készen áll. A felső résznek olyan alakja van, amelyet rajzolt;

Most csináljunk egy sugarat a szárnyak tetején. Itt kicsit nehezebbé tedd. A top elem két külön ívét nem lehet szimmetrikusan végrehajtani. Ha egy megszakított sorral csak pontosan ugyanolyan méretű rajzot húzhat a második szárnyra, akkor az ív elkészítésekor nehéz lesz. Ebben az esetben csak két üresen kell lenni.

• Helyezze az előkészített szárnyat egy lapra és fogja meg, mint az első verzióban;
• Mérjük meg a felső lap hosszát és vágjuk le a munkadarabot, csak 30% -kal a kívánt hosszúságra. Ez megy a sugárhoz;
• Ha kis sugarat szeretne végrehajtani. Ezután az egyik vége rögzítetten van rögzítve, amely mereven rögzített. Vegyünk egy méteres méretű csövet és kissé nagyobb átmérőjű a profilból, és fokozatosan hajlító mozdulattal hajlik. A második sugár pontosan ugyanaz. Próbálja meg az első rendszeres időközönként. Hogy ugyanazok voltak;

Figyelem: Ha hajlítsa a profilt. Semmiképpen sem tehetünk drámai erőfeszítéseket. Sima mozdulatokra van szükségünk egy irányban.

Ha erőt alkalmaznak, akkor a cső nem kanyarodhat, hanem törést okozhat. Ezt nem szabad megengedni.

• A szárny tetejére van erősítve. Jelölje meg a vágási élek szintjét. Vágjon köszörűt és forgácsoló kereket. Alkalmazzuk. Megfogjuk. Megvizsgáljuk a rögzítés helyességét. Elvágtuk az extra lemezt. Csavarokkal rögzítve. Végül főzzük. A hegesztési varratokat eltávolítjuk. Hűtést várunk. Vegye le a bilincseket. A szárny készen áll.

Most fontolja meg, hogyan készítsen nagy sugarat, amikor nem hajthatók végre.

• A munkadarabot 30% -nál nagyobb méretben vágja le. Egyrészt hegyes szögben tömítünk;
• A munkadarabot tiszafűbe helyezzük, és egyik szélén rögzítjük;
• Óvatosan nyomja meg a második élen és adja meg a kívánt sugarat;

Figyelem: A gibot két végtől kell megtenni. Ne próbáljon hajlító vonalat készíteni. A megfelelő sugár futtatása ebben az esetben nem működik. Ne csinálj nagy vágást.

Próbálja meg a munkadarabbal, ha szükséges, a bemetszést mindig növelni lehet. Ha azonnal nagyot csinálsz, később sok sört és sót kell tenned, ami sok munka.

• Amikor a sugár a vonalhoz érkezik, mindent megteszünk a fent leírtak szerint.

Tippek

Szinte minden elem a kovácsolás használt tüskék. Ezek a következők szerint kerülnek végrehajtásra.

• Kezdetben meghatározzuk az elem méretét. Ezt követően a teljes méretet megfogjuk és 5 mm vastagságú lapra helyezzük.
• Kialakítottuk a téglalapokat, amelyeket egy darálóval és egy vágókerccel vágtunk meg;
• Ha szükséges, akkor a csiszolópapírra a szükséges sugarakat tesszük;
• Most meg kell adnunk az elemnek egy háromdimenziós megjelenést. Ehhez egy daráló és egy köszörűkerék segítségével távolítsa el a szögeket a kívánt lejtés alatt, és rendelkezésünkre áll egy olyan rész, amelynek térfogata van. Van egy második lehetőség, a munkadarabot gázhegesztéssel melegítik, majd egy kalapáccsal befújja a széleket.

Figyelmeztetés: Fehér színeket melegít, ellenkező esetben az anyag rosszul kiegyenlít. Munkavégzés közben győződjön meg róla, hogy szemüveget és ponyva készült ruhát visel.

Ellenkező esetben a szikrák bántani tudnak. Semmiképpen ne hűtsük le a munkadarabot, különben egyszerűen megkeményedjük az elemet. Hagyja hűlni természetesen.

Tekercselt rúd

A lándzsa gyakran egy tetrához kapcsolódik, amelyen spirál van. Te magad is megteheted. Nézzük meg ezt a lépést lépésről lépésre.

• Vágja el a kívánt méretű tetraédert;
• Tegyük fel, hogy a munkadarab minden részén 10 cm-es spirálon vagy spirálisan két szekcióban kell spirálunk, nem számít, hogy az elv ugyanaz. A munkadarabot 10 cm távolsággal terheljük a kockázatokra;
• Mi mereven rögzítünk egy mereven rögzített vice-t a vonal mentén, ahol kezdődik a spirál;
• Tiszafürtöket veszünk, és a fordulatok végéig húzzuk a vonalat;
• Fordítsa el a tetraéder tengelye mentén görbült zsinórokat és csavarjon.

Figyelem: Tekintsük a teljes körök számát, ha ez nem történik meg, az elemek nem szimmetrikusak lesznek. Teljes fordulat, egyenlő az anyag egy fordulával.

• Ezután távolítsa el a munkadarabot és vágja le.

Végezze el az elemeket sugárral

Számos sugár van a kovácsolt elemekben, amelyekkel különböző alakzatokat végeznek. A termelésük tetraéderes munkadarab vagy kör segítségével történik. Mindez a választott minta alapján történik.

• Sugárszámok elvégzéséhez legalább 3 mm vastagságú fémlemezt kell bevinni;
• Rajzolja fel a kívánt mintát a lapra;
• Ha több mint félkörívet hajlít, a gyűrűt le kell vágni egy olyan átmérőjű csőről, amelynek magassága kb. 20 mm;
• Nem teljes átmérőjű, 20 mm hosszúságú szerelvények alkalmasak. Ez egy olyan oszlop lesz, amely egy fémlemez hajlításához kapcsolódik;
• Most ezt tesszük: Az ábrán, ahol a kanyar szélső pontjait hegesztették. A minta kezdetén mindig legyen egy gyűrű a csőből;
• A tetraédert az első gyűrűhöz rögzítjük és hegesztéssel megragadjuk. Kezdjen el hajlítani, miközben a munkadarabot szabad kézzel húzza egy kézzel, és óvatosan megérinti egy kalapáccsal a hajlítás helyén egy kalapáccsal a másik kezével. Ezzel eltávolítjuk a fém feszültségét. És így eljutunk a következő kanyarba. A hegesztéssel és a kanyarral folytatjuk a csúcspontot.

Figyelmeztetés: Mindig a minta méreténél nagyobb méretet vegyen be. Szükség lenne arra, hogy mit húzzunk. Ha előmelegíti az elemet gázhegesztéssel, akkor általában az agyagként hajlik. Soha ne vegye be az idejét. Egyenletes nyomás.

A fenti módszerek szinte bármilyen alakúvá alakíthatók. A legfontosabb dolog egy kicsit gondolkodni. Nagyon kevés elemet készítenek a tiszta kovácsolással. A legtöbb a korábbiakhoz hasonlóan történt. A legfontosabb dolog az, hogy egyszerre két elemet és egy mintaelemet készítsenek. A kiadás ára nem olyan magas, mint amilyennek első pillantásra tűnhet.

Befejező munkák

Miután a kovácsolt elemeket elkészítettük, azonnal kezelni kell egy korróziógátló folyadékkal, és hagyni száradni. Megjelenik egy fehér virág, amelyet egy darab ruhával kell eltávolítani.

Tehát:

• Az ajtókon lyukak nyílászárók és függönyök számára. Ezt azonnal meg kell tenni, a szelepek csatlakoztatása után nehezebb lesz. A kapucsapok második kapcsán nem nyílókat nyitunk, hanem összeszerelésként kell elvégezni.

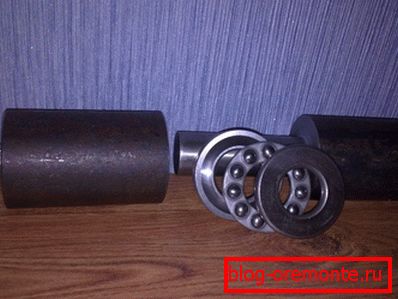

• Fogjuk a függönyt és hegesztjük őket. Meg kell jegyeznünk, csak ezeket az elemeket használjuk erősen, amelyek a kapu számára készültek. Jobb, ha a csapágyakat tervezed. Ez biztosítja a szelepek kívánt sima simaságát;

• Az alap függönyt kiválaszthatja, és kovácsolhat. Ehhez egy fémlemez rajzolja meg a kívánt alakot. Vágjon köszörűvel. Vágja le a széleket, és adja hozzá a hangerőt. Az alapra hegesztve. A formanyomtatványok példái az alábbiak.
• Rögzítse a kovácsolt elemeket a levélhez, ehhez félautomata van. Csatlakoztassa a kapcsolatokat pont módszerrel. Ez időt és anyagot takarít meg;
• Tisztítjuk a hegesztési varratot. Teljesen zsírozza meg a szárnyat. Legyen primer réteg. Festünk;
• A kapukat az oszlopokra akasztjuk;
• Furatokat készítünk, hogy kattintsunk a második szárny zárjára.

Figyelem: ne felejtsük el, hogy a kapu alatt kb. 10 cm-es rés legyen, amely biztosítja a szerkezet normál működését télen. Különös figyelmet fordít a hegesztési helyekre, ezeken a pontokon a korrózió a leggyorsabb. Alkalmazzon korróziógátló alapozó felületkezelésre.

Ha úgy dönt, hogy automatizálta a kaput, akkor ne felejtse el, hogy ezt meg kell adni. (Lásd: Emelőkapuk) Helyezze el a karokat és a kábelvezetést. Mindent megtesz az utasításoknak és a tervezésnek megfelelően sok éven át.
