Az ajtócsukó beépítése a külső és belső részekre

A zárók az ajtó automatikus lezárására szolgáló eszközök, amelyeket lakó- és ipari épületekben használnak, amelyek észrevétlenül végzik munkájukat, a megfelelő telepítéssel és karbantartással.

A helyiségen kívül történő telepítéskor figyelembe kell venni azokat a klimatikus feltételeket, amelyek nem befolyásolják a helyiségben lévő ajtókat. A belső használatra szánt zárószerkezeteket rendszerint kisebb súlyra és ártalmatlan működési körülményekre számítják ki. Hogyan szereljük fel az ajtót?

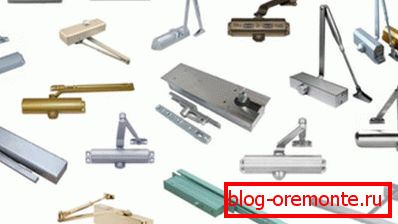

A lezáró típusok

Mielőtt az ajtót közelebb telepítené, ismerkedjen meg azok fajtáival.

A telepítés módszerének fő típusai a táblázatban láthatók:

Szorosabb típus	Különlegességek

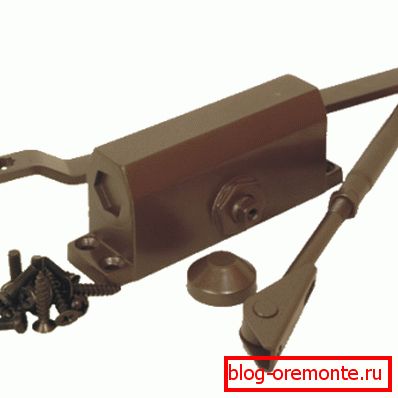

	A készülék az ajtókeret tetejére van felszerelve.

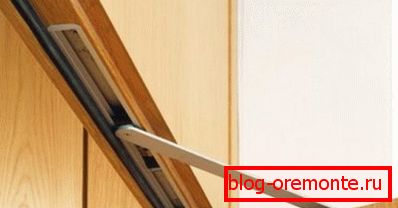

	Előre fel van szerelve a helyiség javításánál. Ellenkező esetben, miután az összes munka befejeződött, lehetetlen egy ajtót közelebb hozni a saját kezével.
	Ez a legösszetettebb típusú termék, amely elegendő telepítési élményt igényel. Gyakran előfordul, hogy az ajtócsukó beszerelésére vonatkozó részletes utasítások a termékhez vannak csatolva. A problémák betartásával kevesebb lesz.

Az ajtócsukó kiválasztása

Tipp: Válasszon egy meghajtó mechanizmust, legyen az az ajtó méretének és tömegének mérete.

A struktúra kiválasztásának legfontosabb szabályai a következők:

• Meghatározza az ajtólap súlyát. A növekvő tömeggel nő az eszköz ereje;
• Túl nehéz vászonok esetén az ajtócsukó egynél több ajtóra telepíthető, de szinkron működésük betartásával;
• Az 1,6 méternél hosszabb ajtószélességű mechanizmus helyes működése nem garantált;
• Ügyeljen az ajtó becsapódásának és zárásának sebességére, amelyet vizuálisan határozunk meg;
• Nyitási fékezés. Ez a funkció szükséges ahhoz, hogy megvédje az ajtót a károsodástól, amikor a falra ütközik;
• Ajtózár nyitott helyzetben;
• Késleltetett zárás. Ez a funkció lehetővé teszi, hogy szabadon haladjon, amikor az ajtót meg kell tartani.

A szorosabb funkciók kombinálásakor a termék ára növekszik.

Mechanizmus szerelési lehetőségek

A tervezéstől függően a záróelemek rögzítésének különböző lehetőségei vannak. Például a csúszócsatornákkal vagy karokkal rendelkező mechanizmusok rögzíthetők a helyiség belsejéből és külső oldaláról.

Tipp: A hőmérsékleti ingadozások negatív hatása miatt ne helyezze be a készüléket a bejárati ajtó külsejére.

A karral való mozgás simaságát a rugó biztosítja, a motorolaj egyik változatában egy üregbe, majd másikba. Hideg időben az olaj nagyobb viszkozitást kap, sűrűbbé válik, és a hőben éppen ellenkezőleg, folyadékká válik.

A hőmérsékleti ingadozásoknak köszönhetően a készülék beállítását gyakrabban kell elvégezni, mint a gyártó. Ez csökkenteni fogja a rendszer működő erőforrását.

Ebben az esetben a mechanizmus felszerelésének három mechanizmusának egyikét választja ki:

• Standard telepítés. Ebben az esetben a fő munkatest rögzítése a vásznon történik. A kart az ajtószekrényhez csatlakoztatják;
• A felső sémában a mechanizmust rögzítik a doboz kapillárisán vagy felső gerendáján, és a karos cipő az ajtólapra van rögzítve;
• A szabványos verzióhoz hasonlóan párhuzamos elrendezést hajtanak végre, de a kar nem merőlegesen, hanem párhuzamosan van rögzítve a szerelő saroknál.

Szorosabb telepítési rendszer двери зависит от варианта размещения петель или направления перемещения полотна при его открывании/закрывании. При открывании двери «на себя», монтаж механизма осуществляется по стандартной схеме на полотно, а рычаг фиксируется к брусу коробки. Вариант «от себя» предполагает верхнее крепление доводчика к притолоке, а фиксация рычага выполняется на полотне.

Vannak olyan nem szabványos esetek, például az ajtónyílás elégtelen magassága. Egy ilyen strukturálisan összetett helyzetből használhatja a szerelőlemezeket és a sarkokat.

A hasonló esetekben az ajtó közelebb húzódik párhuzamos séma szerint két módon:

• a kar párhuzamosan van rögzítve, rögzítve a cipőt a dobozon rögzített tartószerkezetre;
• a mechanizmus fõ teste egy speciális szerelõlemezzel van rögzítve a dobozgerendához.

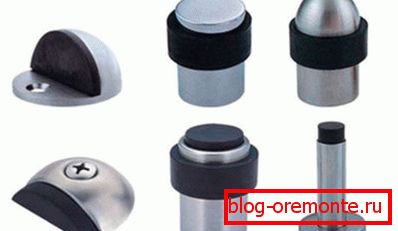

Tipp: Az ajtót nem lehet ajtónyitásként korlátozni. Ehhez ajtóállások vannak.

Rendszer és a szabványos és felső rögzítési szabályok

A szerelési szerkezetek fő szabályai a következők:

• A modellcsukó megfelelő kiválasztása, figyelembe véve a meglévő ajtó súlyát és szélességét. A megkönnyebbülés érdekében használhatja az EN 1154 európai szabványtáblázatot.
• Például egy 75 cm széles és 20 kg-os súlyig terjedő ajtó esetében elegendő az EN-1 osztály közelítésére, a 85 cm-es és a 40 kg-os paraméterekkel, akkor az EN-2-et kell megvásárolnia.
•  A mechanizmus osztályát a műszaki dokumentáció tartalmazza. Egy nehéz ajtó esetén, a szükséges paraméterek hiányában, két záróelemet helyezhet el, egyenletesen terhelve a terhelést;
• Győződjön meg róla, hogy a kiválasztott mechanizmus opció elérhető a telepítéshez;
• Beépítés után az ajtócsukó nem támaszkodik falra vagy bármilyen bútorra;
• A közelebbi és a kart egy sík felületen kell elhelyezni.

Hogyan szereljük fel az ajtót, a videó minden árnyalattal megmutatkozik.

A felső ajtócsukó szerelési algoritmusa a következő:

• Kiválasztja az ajtó becsukódásának helyét, figyelembe véve az ajtónyílás irányát. Az ajtó "önmagában" történő kinyitásakor a készülékház az ajtólap felső részébe van szerelve a pánt oldaláról; "Magamról" - a test az ajtókerethez van erősítve, és a kart az ajtólapra. Ugyanazt a technológiát alkalmazva közel típusú záróelemeket szerelnek be, függetlenül a tolócsatornájuk típusától vagy a kart;
• Csatlakoztatott bekötési rajz 1: 1 méretarányban, az ajtóhoz közelebb, az ajtólaphoz és az ajtónyíláshoz. A papírmag-jelölések a lyukfúrást jelzik. A rendszert a választott telepítési típusnak megfelelően kell használni;
• Fúrt a dobozban és az ajtólap lyukak a kívánt átmérő. A kis vastagságú vagy alumínium profilú fémajtók gyártásakor speciális elemeket kell használni a rögzítéshez vagy bonkihoz, ami megakadályozza a fém deformálódását a rögzítőelemek helyén;
• A fúrt lyukat fúrt csavarok rögzítik a karosszéria felépítését, valamint a karos csizmát vagy a sínt. A karral ellentétben a csavarral közelebb húzódik a karosszériához, a térd karját csatlakoztatják.
• Jelölje fel és állítsa közelebb;
• Állítható térdkar hogy 90 ° -ban szögben legyen? az ajtólap síkjához hasonlóan, mint a fényképen;
• Az ajtó záróerejét beállítjuk. Ugyanakkor az ajtó kinyílik, a becsukási sebességet becsülik és a beállított csavarokkal beállítják a szükséges értékre;
• Állítható ajtózárás;

Amikor a készüléket "dokhlop" módban állítja be, egyértelműen be kell állítania az ajtók záróerejét és sebességét két zónában: 180 ° -os tartományban. akár 15? és 15-től? 0-ra. A végzónában a sebességnek és az erőnek kissé nagyobbnak kell lennie annak érdekében, hogy az ajtók megfelelően csússzanak, de nagy sebességi különbségeket el kell kerülni;

• A beállításnál nem lehet nagy csavarokat csavarni, hogy elkerüljük a szorosabb test és az olajszivárgás nyomáscsökkentését, ami a készülék meghibásodásához vezethet.

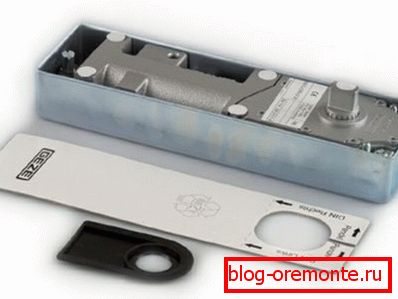

A padló közelebbi telepítési eljárása

A kinyitott ajtócsukó ajtókkal a jobb és a bal oldali tornácon, valamint a nyílóajtókon keresztül nyitható.

Az ajtót külön csuklópántokra kell lógatni. Ebben az esetben az alsó dupla funkcióval rendelkezik: ajtópánt és kar, egyik vége a készülék kimeneti tengelyére van csatlakoztatva, a másik az ajtólapra van szerelve.

Az ajtócsukó beszerelési eljárása a következőket tartalmazza:

• Markup karton sablon.
• A padló az ajtó alatt, a pántoldalon van.
• A sablon megjelölésekor úgy helyezkedik el, hogy a mechanizmus tengelye egy függőleges kiemelkedéssel legyen ellátva, és a mélyedés felső széle a doboz és az ajtó alá 3 mm-re esett.
• Ha az ingaajtóhoz tartozó horony jelölése szükséges, a sablont párhuzamosan és szimmetrikusan kell elhelyezni az ajtólapra.
• A fapadló mélyedése 6 cm mélységbe esik, a betonfalon elektromechanikus vágószerszámokat kell alkalmazni.
• A közelebbi burkolat be van helyezve a mélyedésbe. A burkolat és a mélyedések falai közötti rést cementhabarcs vagy annak helyettesítői töltik fel.
• Az oldat megszilárdulása után közelebb telepíthet.
• A közelebbi burkolat a házban van elhelyezve és előre rögzítve van csavarokkal.
• Rögzített felső csukló az ajtókhoz. A középső lyukon átmenő függőleges vonalvezetés kúpos csúcsmal jelzi a szerkezet kimeneti tengelyének középpontját.
• A felső csuklópánt rögzítésekor az esetleges kis eltérések beállíthatók úgy, hogy az ajtót a burkolat belsejébe 10 mm-re toljuk.
• A közelebbi test mozgatásához meg kell oldani a csavarokat a kimeneti tengely közelében lévő csavarok ellenkező oldalán.
• Annak érdekében, hogy a test a kívánt pozíciót a felső csuklóhoz viszonyítva adja meg, annak párhuzamos az ajtólapra. Ehhez a beállításhoz négy csavart kell használni, kettőt a szorosabb test mindkét oldalán. Utolsó beszerelés után a rögzítőcsavarok meg vannak húzva.
• A szerkezet kimeneti tengelyére porvédő pajzs van, és ajtólap van a zsanérokon.
• A csavar beállítja az ajtólap bezárásának kívánt sebességét. Amikor az óramutató járásával megegyező irányba forgatja az ajtót, az ajtó lelassul és ellene - felgyorsul.
• A dekoratív védőburkolat rögzítve van.

Egyedi telepítési rendszer

Ha az ajtó nem szabványos méretű vagy nagy tömegű, az ajtócsukó nem szabványos elrendezését alkalmazzák. Ehhez szereljen fel további rögzítőszalagokat vagy sarkokat. A design minden esetben a helyén van kialakítva, figyelembe véve az árnyalatokat.

Nem szabványos telepítéssel a következő lehetőségek közül választhat:

• Ha lehetetlen a karot az ajtókerethez rögzíteni, egy további rögzítési szöget kell behelyezni, és a csavarokat vízszintes síkban kell rögzíteni. A sarok belseje egyik karja van;
• A saroknál az ajtó közelebb van, amely az ajtódoboz felső lejtéséhez csatlakozik, és a kart az ajtóhoz rögzítik;
• A szerelőlemez az ajtóra van szerelve, amely túlnyúlik a panel felső szélén, és az ajtócsukó hozzá van erősítve. A kapu a szokásos módon van rögzítve;
• A szerelő lengőlapot az ajtókeretre kell helyezni, amelyen maga az ajtócsukló van felszerelve, és a kart az ajtólaphoz rögzítik;
• Az ajtócsukó szabványos módon van rögzítve, és a kart a szerelőlemezhez rögzíti.

Ami jobb, ha közelebb kerülsz az ajtóhoz, a telepítéshez, amelyet részletesen mutat a videó ebben a cikkben.

Ez egy rövid technológia, hogyan lehet közelebb telepíteni az ajtót. A készülék élettartamának meghosszabbítása érdekében a működés során nem szabad erőfeszítéseket tenni az ajtók bezárása, visszatartása vagy rohanása közben.

Miután az ajtót az ajtón kívül helyezte el, meg kell védenie a szerkezetet a közvetlen érintkezésből minden csapadékkal, hogy megvédje az olajat a fagyástól. A szerkezet megfelelő beillesztése és az egyszerű szabályok betartása a működés során biztosítja a hosszú élettartamot az ajtó közelebbi kialakításához.
