Alapítvány a kapu alatt: csináld magad

Gates - arc! A garázs, telek, személyes terület. Gyönyörűnek és kényelmesnek kell lenniük. Megbízható, modern, funkcionális és biztonságos impregnálható.

És soha nem tagadható meg. A csúszó kapuk már megfelelnek az összes szükséges követelménynek, mivel gyártási technológiájuk messze előrelépett. Minden problémát és konstruktív hibát eltávolít.

Tehát megvásároltad őket, és el akarod szállítani őket. Hol kezdjem? Szükség van a kapu alapjainak megtervezésére, különben telepítés után azonnal "fekszenek".

Монтаж ворот проектируется с основания под роликовые опоры. При монтаже и установке откатных ворот или шлагбаумов основной момент – качественное проектирование, начерченная на kapu behúzható alaprajz – и, собственно, устройство бетонного основания, предпочтительно с армированием. При этом и фундамент должен быть наглухо соединен с самой несущей конструкцией, к которой потом будут крепиться все прочие элементы.

• 1 legegyszerűbb teljesítmény

• 1.1 A végrehajtás hozzáadása

A legegyszerűbb teljesítmény

Figyelj! Példa egy adott esetre, amely esetleg nem minden helyzetben alkalmazható. Azonban az ügy tipikus, ezért egyetemes megfontolás tárgyát képezi. Vegye át a csúszó kapuk klasszikus "felhasználó" változatát, amelyhez algoritmus van a készülékhez, a legegyszerűbb anyagok, a minimális munka és az alacsony ár.

Ez egy acélcsatorna lesz, amelyet egy vasbeton alapon szerelnek fel.

Képzeljünk el egy folyamatot egyszerűsített formában, hogy ne féljünk a technológiától:

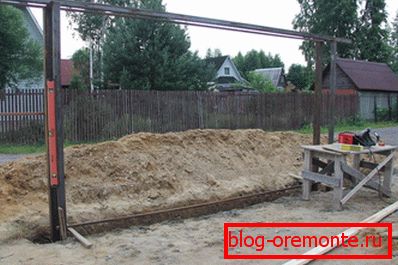

1. A kapu jövőbeli nyílásának oldalán, ahol az úgynevezett "visszahúzó zóna" található, egy kis árok jön ki a kerítés közelében. A paramétereket a tervezése határozza meg, körülbelül egy méter mély és kb. 40 cm széles lesz. Számítsd ki az árok hosszát a szerkezet "farok" -án, azaz az ellensúlyon, a kapu teljes szélességének kb. 40-50% -át.

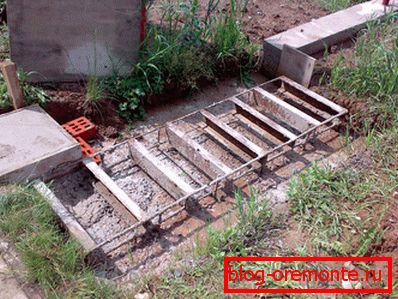

2. 16-20 cm szélességű, hatalmas acélcsatornát kell mérni, az árok méretétől függően. Az alulról a kapott elemre több 8-12 mm átmérőjű armatúrát vagy acélrudat állítanak elő. Ez biztosítja az alap "szilárdságát", mivel a megerősítés szorosan beágyazódik a betonba.
3. A kész szerkezet nyílt árokba merül, miközben az építési szintre kell szúrni a horizonton (szigorúan!). Ellenkező esetben problémák merülnek fel a mechanizmus működésével kapcsolatban. Problémás lesz, hogy viszonylag nehéz alapot teremtsen a saját kezével, ezért be kell szereznie a szomszéd vagy rokon támogatását. Használjon téglákat vagy köveket, hogy alulról építkezzenek. Ne feledje, hogy a felső polcával ellátott csatorna, amelyen a gördülőcsapágyak haladnak, az útfelületen belül kell lennie a nyíláson, legyen az aszfalt, csempe stb.
4. A rögzített csatorna szinttel rendelkező árok vagy árok betonba öntöttek körülbelül egy centiméterrel a csatorna teteje alatt.

A teljesítmény növelése

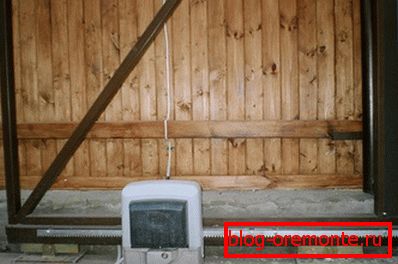

Ez a kialakítás készen áll a határkeretes oszlopok meglétére, amelyekhez a kapu a mechanikával csatlakozik.

Если вы столбы еще не поставили, имеет смысл рассматривать вариант, когда устанавливаются Csavaros alapok csúszó kapukhoz, и тогда важными и ведущими элементами можно сделать те самые ввинчивающиеся краевые столбы. Но ленточный фундамент, все же, будет предпочтительнее, даже одновременно с установкой столбов забора.

Tipp Néhány amatőr kézműves, a már megalapozott pillérek mellett, még egy, további. Ezután felerősítik a felső tartóelemet, amely hengerekkel van ellátva. Ezt két esetben lehet racionálisnak tekinteni: amikor a meglévő támaszok a kerítésből nagyon gyengeek vagy amikor a kapuk nagyon masszívak és további megerősítést igényelnek. És a jövőben is jó, ha a közeljövőben a kerítéssel együtt a pilléreket tervezik.

Minden más helyzetben nincs szükség további pozíciókra, ez pénz pazarlás és a saját ereje. Ez a telepítés bonyolultsága és a megjelenés esztétikájának súlyos romlása.

Műszaki összetevő

A kapu alapjainak szinte minden formájának technikai folyamata tipikus algoritmussá tehető:

1. Az alkatrészek méreteinek meghatározása.
2. Árok vagy gödör jelölés.
3. Földmunkák.
4. Az összetevők előkészítése méretben.
5. Beágyazott alkatrészek és elemek megerősítése és beépítése.
6. Valójában az alapítvány öntése, azaz betonozás.

Terhelési megfelelés feltételei

Figyelj! Ügyeljen arra, hogy különös figyelmet fordítsanak a szerelvények rögzítésének megbízhatóságára a jelzálogcsatornán. A betonrudakba beillesztett rudak megkötik a tömböt és a fő hordozó csatornát. Ez az információ megad minden utasítást a teherhordó szerkezetek felszereléséhez - a beágyazott elemeket megfelelően be kell helyezni a beágyazás helyére!

Az előkészítésnél és a beszerelésnél vegye figyelembe, hogy a jelzálogcsatornán lévő ajtólapok maximális megnyitása során a terhelés a lehető legnagyobb mértékben növekedni fog, ezért a peremet jól kell felszerelni és rögzíteni. Ugyanez vonatkozik a szelepek szinte teljes lezárása során fellépő terhelésekre is. Почти – потому что сила до того как кольцевой ролик зафиксируется в ловушке, будет самой большой, а при его спокойном положении в ловушке – минимальной. Для полного понимания действия сил при попадании ролика в ловушку нужно посмотреть соответствующие фото или videó.

És még jobb - megy az egyetemre és elmúlik az elméleti mechanika. Ezért érdemes elhinni a szakértőket, és maximálisan megerõsíteni ezeket az építési telkeket.

A kapu működése során a legnagyobb terhelés a csatorna alsó ágyára esik, vagyis a bázisra. Hasonló erőfeszítéseket fognak tenni a csatorna betonhoz való csatlakozásának pontján is. Bizonyos esetekben, egy nagy szárny megnyitásakor a kisülőhenger nem érintkezik a tartó felületével, amely a szerkezet egyenetlenül elosztott tömegének hatására emelkedik.

Ezután a hatalom összpontosul a hordozó csatornán. Ebben az állapotban a szerkezetet pontosan töltik fel, a helyi erőfeszítéseket a levélanyag és a csúszó kapuk hossza határozza meg (a nyílás szélessége). (Lásd még: Gateway - hogyan válasszunk)

Miért ilyen műszaki jellemzők? Az anyagok kiválasztásához:

• A huzalok, például a vasalatok nem alkalmasak, ha átmérője 8 mm-nél kisebb;
• A beton tömegének alapanyagaként késztermék-alapú M350 beton habarcsot használunk;
• Vagy az önkeveréshez - a Portland cement márka nem az M500 alatt van;
• És a kemény rock, előnyösen a rock, a töltőanyag. A gránit törmelék kiváló, szabadon megvásárolható a vasúti dolgozókból a vasútvonalak bontása vagy javítása során. Piszkosak, csak azért, mert ez az anyag másodlagos. Szükséged lesz rá, hogy egy "fürdőt", vagyis bő vízzel öblítse le.

Még jobb megértés: a beton vagy a cement megnevezése (jelölése) a négyzetcentiméterenkénti nyomóterhelés jelzője. A töltőanyagként használt gránitkő vagy kavics még konkrétan további magas fagyállóságot biztosít, ami nagyon szükséges a nyitott alapozáshoz a csúszó kapuk alatt.

Végül is ez nem a ház alapja, amely szigetelt és vízzáró, és felülről "melegszik" egy meleg lakóház. A kapu alatti beton alapja folyamatosan nyitva van, alacsony hőmérsékletnek kitéve. Alacsony fagyállóság biztosítja a forgácsolást az első téli üzemeltetés után.

Miért van még szükség nagy fagyállóságra? Mert örömteli éghajlatunkban az alapítvány áztatásra kerül, a víz nem érdekli, hogy konkrét. Az őszi nedvességgel telített bázist a mínusz téli hőmérséklettel belsőleg húzzák - ebből a célból, és nagy erővel ellenállnak a belső erőknek.

A címkén magas F-számmal rendelkező cementet kell választani, mivel az "F" a fagyállóság jelzője. És egy további kiválasztási kritérium - a W jelző, ami a keményített cement vízállóságát jelzi. Természetesen minél magasabb az F és a W, annál jobb az anyag megfelel nekünk.
