Ajtó közelebb - eszköz típusa, választás, telepítés

Senki sem szereti az ajtó becsapódását, de szorosan le kell zárni, hogy elkerülje a helyiségből érkező hő kiáramlását. Zajtalan eljáráshoz egy ajtócsukó van beépítve.

Az ilyen kialakítások helyettesítik az ajtórugók beszerelését, amelyek az ajtók bezárását okozzák. Az eszközök típusai, azok jellemzői és a telepítési módszerek megkönnyítik a cikket.

Az ajtózárak eszköze és működési elve

A közelebbi munkagép egyik legfontosabb eleme egy nagy szilárdságú rugó, amely az ajtóhengerhez közelebb kerül. Az ajtó kinyitásakor tömöríti, felhalmozza az energiát, és amikor felengedi, az ajtót visszaállítja eredeti zárt állapotába.

A nyílás sima lecsukódásához közelebb van egy olajos lengéscsillapító. A beépített szeleprendszer megkönnyíti az olajáramlást, amikor ajtókat nyit meg egy kamrából a másikba, és záráskor.

Segítségükkel szabályozzák az olaj mozgásának sebességét, és így az ajtók bezárásának sebességét. Az eljárás megfelelő simasága biztosítja a lengéscsillapító folyadék viszkozitását, hozzájárul az ajtó csendes zárásához.

Az ajtócsukó kialakítása lehet egy vagy több lengéscsillapító, amely nem változtatja meg a készülék lényegét. A különböző termékekben lévő munkarugót a mechanizmusa vezérli, amely meghatározza a közelebbi típusokat.

Az ajtó tenyésztők telepítésekor kialakított formatervezéstől függően számos probléma megoldható:

• Állítsa be a zárási sebességet két tartományban - az ajtók zárásakor gyorsuljon fel.
• Védje a vásznat az akadályt.
• Az ajtók kinyitása után rögzítse az ajtókat.

Az eszközök típusai

Az ajtócsukó típusai hely szerint vannak besorolva, amely lehet:

• felső. Telepítve az ajtólap tetején. Különböző típusú meghajtók:

1. hajtókar, a használt tekercsrugó és a hidraulikus dugattyú, amelyek különálló rekeszekben találhatók. Ezek meglehetősen egyszerű eszközök, amelyek nem képesek szabályozni az ajtó mozgását, vagy más változásokat. A nehéz ajtók iránti kereslet;
2. fogazott. Ez a leggyakoribb kialakítás, amely egy olyan fogaskerékből áll, amely a dugattyúval szembefordul és a tengely mentén mozog, amikor az ajtó szakad. Amikor kinyílik, az ajtócsukó egy ívben mozog. A karnak az eszköz testéhez csavarozott része merőleges a fogaskerékre, amelynek tengelye függőlegesen mozog a közeli testen keresztül. A fogazott fogak a dugattyú fogaihoz kapcsolódnak. Mozgás a tengely mentén, a fogaskerék vízszintes helyzetben mozgatja a dugattyút, a rugót megfogva. Az energia ugyanilyen módon felhalmozódik. Az ajtó bezárása ellazítja a rugót, amely a forgó dugattyú ellenkező irányba nyomja, a fogaskerék egy karot mozgat az ajtószerkezet mozgatásához, becsukja az ajtót;
3. csúszó rúddal. Ez nem a legeredményesebb változata a tervnek, amelyben nincs váll nagy erő továbbítására, ami a mechanizmus nem megbízható működéséhez vezet;
4. bütykös tengely. A szimmetrikus vagy aszimmetrikus szív megjelenésével járó bütyök tengelyként is szolgál. Amikor az ajtó kinyílik, az elem egyenletesen tömöríti a rugót a nyitódugattyúval. Záráskor a rugó kibővül, a nyitó dugattyú az ellenkező irányba mozog, a bütykös tárcsa eredeti helyzetébe visszatérve, az ajtó lelassul a fékdugattyúval.

• Ajtózárak. Található a padlón. Az ilyen jellegű közelebbi felszerelést figyelembe kell venni az építési szakaszban. Az ajtó súlya az alsó tengelyt tartja, amely a másik forgástengely irányában mozog.

A közelebbi kialakítás 300 kilogramm súlyú ajtókhoz használható.

• RAMS. Ez a kialakítás a keretbe vagy az ajtókeretbe épül, működési elve ugyanaz, mint a padlózárók. Ebben az esetben az ajtótömeget a padlóba épített tartó támogatja. Az ajtócsukó tengelyétől való elforgatás az ajtólapra át van vezetve az ajtóba épített kar fölé. Amikor az ajtót kinyitják, a szív alakú tengely el van forgatva. Az ajtónyitás irányától függően kezd nyomást gyakorolni az egyik görgőre, amely a két rugót tömöríti. Amikor bezárja az ajtót, az egész folyamat az ellenkező irányba megy.

A termék tervezése szerint:

• Lineáris. Ilyen közelebb nincs térd vagy részletek a termék beállításához.
• térd. A designban van egy "térd", vászon kiálló, amikor mozog. Ezek a legmegbízhatóbb és legegyszerűbb eszközök a karmechanizmusok között. Kétféle módon lehet csatolni:

1. a meghajtó szerkezet burkolata az ajtólapra van szerelve, és a karszerkezet a dobozra van felszerelve;
2. lehetséges és fordított felszerelési lehetőség.

A mechanizmusok osztályozása

Ahhoz, hogy megismerkedjenek az Oroszor szágban meglévő ajtócsukókkal, meg kell ismerni a GOST 5091-78-at. Az ajtócsukó kiválasztásának fő feltételei a műszaki jellemzők, vagy az ember által az ajtó becsukásakor alkalmazott erőkifejtés.

A GOST 5091-78 szerint minden ajtócsukó 7 osztályra oszlik:

• EN1. 750 milliméter széles szárnyú és 20 kg súlyú.
• EN2. Ideális eszköz 850 milliméteres és 40 kg-os súlyú ruhákhoz.
• EN3. A levélszélességhez legfeljebb 60 kg súlyú eszközök 950 mm.
• EN4. Olyan vászonra tervezték, amelynek szélessége 1,1 méter, legfeljebb 80 kg súlyú.
• EN5. Az 1,25 méteres szárnyszélességre legfeljebb 100 kg súlyú.
• EN6. Ennek az osztálynak az átalakítását 1,4 méter széles, 120 kg-ig terjedő súlyú ajtókhoz tervezték.
• EN7. Ilyen mechanizmusok ideálisak 1,6 méter széles vásznakhoz, amelyek akár 160 kg súlyúak is.

A GOST 5091-78 jelzi az ajtó becsukásakor alkalmazandó erõt, amit Nm (Newtonometers) mérünk. A cég "Ajtó közelebb" a tanúsítvány a felszabadított termékek, jelzi az erőfeszítéseket Nm. Ebben az esetben a mechanizmusmodellek ugyanolyan osztályúak lehetnek, és állíthatóak, és képesek az ajtónyitáskor az erő alkalmazását testreszabni.

Ezenkívül a GOST 5091-78 a munkafunkciójukat figyelembe véve iránymutatást ad az ajtózárók számára. Ez annak köszönhető, hogy a szerkezet kenésére használt olaj a viszkozitását a hőmérséklet hatása megváltoztatja. A kültéri használatra ajánlott hidegen ellenálló eszközök beszerelése alacsony hőmérsékletű olajjal és speciális mirigyekkel, a terméktanúsítványban.

A GOST 5091-78 jelöli azt a másik jellemzőt, amelyet figyelembe kell venni az ajtó ajtónyitásának kiválasztásához - a forgási pillanat átviteléhez.

Eszközválasztás

Tipp: Mielőtt kiválasztaná az ajtót, ismerkedjen meg azokkal a normákkal, amelyek meghatározzák az ajtókilincsek által kifejlesztett erőfeszítéseket, amikor azokat használják. Megfelelnek az európai szabványoknak.

A közelebbi nagy ereje megfelel a magasabb osztályának.

Például:

• A legmagasabb osztályú termék a páncélozott fémajtóra történő felszereléshez van kiválasztva.
• Az alacsony osztályú központozó egy könnyű ajtókészülékre van felszerelve.
• 3-5 osztályú épületeket használnak a belsejében elhelyezett egyszerű bejárati ajtókhoz.

A közelebbi kiválasztásnál figyelembe veszik az ajtó paramétereit, figyelembe véve a külső tényezőket, például:

• Ha a bejárati ajtót gyakran oldalirányú szélterhelésnek teszik ki, az ajtólapot magas színvonalú termékekkel kell felszerelni, ami növeli az ajtócsukó élettartamát.

Tipp: Ha az ajtó mérete és súlya két különböző termékosztályt használ, akkor előnyben kell részesíteni a kiváló minőségű elemeket, amelyek nagyobb biztonságot és így hosszabb működést biztosítanak.

• Nem kell figyelembe venni a termék kiválasztásakor csak a teljesítményt. Ez nem mindig jelent nagy terhet, ha az ajtóra van szerelve. Ha ilyen közelebb van a PVC ajtón, akkor a saroknál további terhelés keletkezik, ami gyorsan elhasználódik.
• A műanyag ajtó erőteljes elemekkel kinyílik, ez további kényelmetlenséget okoz az ajtó használatakor.
• Az ajtóhoz való ajtó kiválasztásakor figyelembe kell venni a fagyállóságot. Vannak olyan modellek, amelyek szélsőséges hőmérsékleten (-45 ° C) (+ 70 ° C) között működnek.
• Felhívjuk a figyelmet az ajtórendszer mozgásának sebességére. Például a tűzvédelmi szerkezeteknél az eszközöknek magas zárási sebességgel kell rendelkezniük, és otthoni használatra előnyben részesítik a lassú zárást, különösen akkor, ha gyermekek és idősek vannak a házban. Nyilvános helyeken célszerűbb a fékezés funkcióját felszerelni, ami meggátolja, hogy a szárny ne érjen a falhoz.

A vevőnek a termék további lehetőségeivel történő ismerete érdekében a záró ajtó tanúsítványát kínálják. A jelenléte garantálja, hogy a vásárolt termék kiváló minőségű.

Tipp: Az eszköz kiválasztásakor kérdezze meg a tanúsítványt. Ez nagyobb bizalmat ad, hogy a kiválasztott eszköz megfelelően működik évekig.

A népszerű ajtózárók áttekintése

Az alábbiakban áttekintjük a leghíresebb külföldi gyártók kiváló minőségű termékeinek ajtócsukóit:

• Az ajtó közelebb Dorma. Ez a német vállalat mechanizmusa, amelynek jellemzője a csúszós vontatás. Ez a kialakítás lehetővé teszi, hogy elrejtse a vonószerkezet térdét, és ne rontsa el az ajtó megjelenését.

• Ajtónyitó DC-100. Ez egy mechanikus-hidraulikus eszköz 100 kilogramm súlyú ajtók nyitására. Működési hőmérséklet tartományban (-35 ° C) (+ 60 ° C), két mozgássebességgel működik.

• Ajtó közelebb 80 kg a cég Abloy. Társasága Finnországból termel. Maximális ajtótömeg 80 kg-ig. A modell kényelmes mechanizmussal rendelkezik a mechanizmus beállítására. A kivitel önálló szeleppel rendelkezik, amely lehetővé teszi az ajtó sima mozgását.

• GEZE Ajtó padló közelebb nem látható és megbízhatóan zárja be az inga ajtaját és hangsúlyosan. Rendszerek állnak rendelkezésre a nehéz szelepekhez és az alacsony súlyú kialakításokhoz. A zárószerkezet tűz- és füstvédő ajtókra szerelhető.

• A kapu közepe 30 kg-ig. A DS19-es ajtók rugózott mechanikus közepe 30 kg-ig terjedő súlyú szerkezetek sima lezárására szolgál. Megkülönböztethetők az ajtó egyszeri mozgatásával, egy csavarral történő beállítással. 75 cm széles ajtókhoz használható. A termék ára a legkisebb.

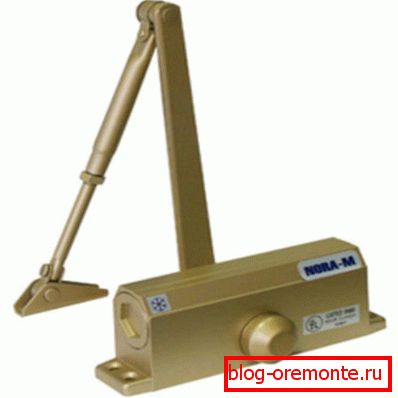

• Ajtócsukó "NORA-M". Az ajtó nyitásának és zárásának minimális száma 500 000 alkalommal, a garancia minden modellre 5 évig érvényes. A márkanév alatt "NORA-M" ajtócsukó található, amelynek jellemzője lehetővé teszi a vászon nyitott helyzetben történő rögzítését. Az ajtó becsukásához a vászont 90 fokos szögben kell elhelyezni, majd elkezd zárni. Ezekben a modellekben a szerkezet zárási sebességét és a befejezésének sebességét lehet beállítani.

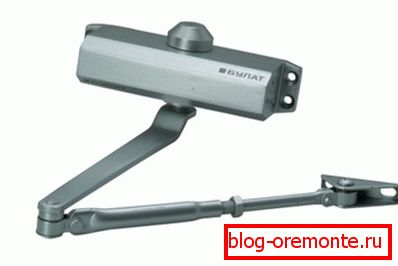

• Ajtócsukó "Bulat", az ajtó sima, automatikus lezárására szolgál. A vászon műanyag, fából készült és fémszerkezeteire használható. Eszközök funkciói: az ajtó zárásának sebességének beállítása, a végső simítás sebességének beállítása. A felhasználási hőmérséklet tartomány (-35 ° C) és (+ 50 ° C) között van. Maximális ajtószélesség - 1,2 méter.

• K-Dom ajtó zárók. Egy dél-koreai céget gyűjti össze. A kialakításnak normál karja van. Támogatja a hátsó ajtók sima lezárását. Telepítési utasítások az oroszországi, mirigyek Németországban készültek, a tengely nagyobb átmérőjű, a speciális olaj a fagyállóságot okozza, és a -45 ° C-tól (+ 50 ° C-ig) működhet.

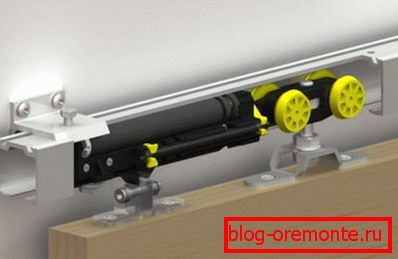

• Ajtózárak tolóajtókhoz. Такие устройства часто используются в местах массового пользования: магазинах, больницах, офисах. előnyök и недостатки устройства таких конструкций приведены в таблице:

Szerelési mechanizmus

Ha olyan terméket vásárol, amelyet saját kezével az ajtón szerelnek fel, szem előtt kell tartani, hogy a készletnek tartalmaznia kell:

• Lezárásában.
• A karok tolóereje.

• A kötőelemek hardvere.
• Az ajtócsukló sémája vagy rajza a szerelőszerkezetekhez.

A szerelvények felszerelhetők a bemeneti egységre: a dobozon és a vászonon, az ajtószerkezet céljától függően.

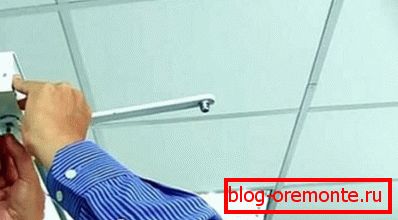

A telepítés:

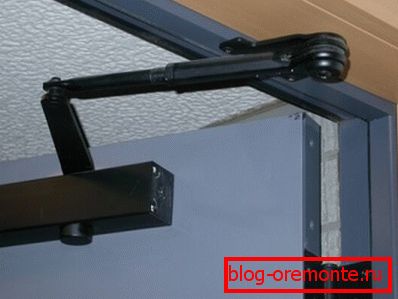

• Belső, mint a fotó. Ez a legáltalánosabb módja a külső ajtók szerkezetének telepítéséhez, miközben a termék az ajtóban van felszerelve.

• Külső.

A készletben szereplő teljes méretű telepítési rajz lehetővé teszi a tartozék magas színvonalú beszerelését, és a telepítés során elkerülheti a hibákat.

Ehhez:

• A telepítési séma az ajtón van rögzítve.

• További műveleteket az utasítás utasításai szerint végezzünk:
• A jelölés megtörtént.
• Fúrt lyukak.
• Az ügyet csatolták.
• Löket szerelt.

Ezek két fél, amelyeket szálak összekapcsolnak.

• A kar hosszan állítható, ami meghatározza az ajtónyílás szögét, körülbelül 90 ° -ot.
• Az összes szerkezeti elem megfelelő felszerelésével a készülék hatékonyan működik, hibák nélkül.

Részletesebben a lezárók telepítésével jelenik meg a videó ebben a cikkben.

Szorosabb beállítás

A beépített elemek helyes beállítása akkor végezhető el, ha megvizsgálja a csavarokat, amelyek a kialakítás részét képezik.

Számos modellnek különleges csavarjai vannak a tokjuk dekoratív borítóján. Néhány esetben a csavarok az előlap elején találhatók, és az 1. és a 2. számmal vannak ellátva. Az 1. csavart az ajtó nyitási szögében változtatják, ez 180 ° -os. A csavar 2 a szárnyzárás sebességét változtatja.

Az ajtó közelítéséhez:

• Az ajtólap nyitási szöge 90 ° és 180 ° között változik.
• A záró gyorsulást a 2 csavar beállításával állítjuk be.
• Az ajtó kinyílik a munkasorhoz, és felszabadul.
• A 2 csavar forgása lehetővé teszi az ajtólapok simaságának beállítását az utolsó 15 ° -ban, annak érdekében, hogy biztosítsa a megbízható zárást.
• A kiigazítás végrehajtásának nagy erőfeszítései nem éri meg.
• A csavar 1/4-es fordulata után az ajtók észrevehető lassulással záródnak le.

A közelebb lehet hosszú ideig használni, ha a beállítás rendszeresen történik. Figyelembe kell venni, hogy az ajtók kényelmes ragasztása és a különböző tárgyak általi elszállítása növelheti a tömszelence és a záródugattyú terhelését.

Ez okozza az olaj extrudálását a testből és a kijárat a közelről. Annak érdekében, hogy válaszoljon az ajtó közelebbi helyes kitöltésére, csak szakember segít. Minden kialakításnak saját tulajdonságai vannak.

Az ajtó közeledése

Annak érdekében, hogy maximalizálható legyen az ajtó élettartama, meg kell őrizni a mechanizmus egészségét, rendszeresen ellenőriznie kell fő részei állapotát:

• A korrózió megjelenésének problémáinak elkerülése érdekében a fémdarabok rendszeres feldolgozását és kenését a sima menetben kell elvégezni.
• A beállításokat rendszeresen a kapu paramétereinek megfelelően kell beállítani.
• Nem tehetsz semmit a nyitott ajtó alá.
• Nem tudja húzni az ajtót, hogy felgyorsítsa ezt a folyamatot.
• Ellenjavallt, hogy "segít" az ajtót bezárni, tartva.

Függetlenül attól, hogy beépített ajtó közelebb vagy bármilyen más típusú lesz-e, megfelelő telepítéssel és működtetéssel, ez a készülék lehetővé teszi az ajtók nyitását és zárását. Ez megakadályozza az üveg törését, és néha a fal leesik a házból fém ajtók beszerelésekor.
